ФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
Московский технический университет связи и информатики
(МТУСИ)
Кафедра «экологии, безопасности жизнедеятельности и электропитания»
Лабораторная работа №18
«Исследование стабилизаторов постоянного напряжения»
Выполнил студент
группы БСТ1801
Авезов Гуванч
Москва 2021
Цель работы: Изучение принципа действия параметрических и компенсационных стабилизаторов постоянного напряжения и определение их основных параметров.
Схема лабораторного стенда

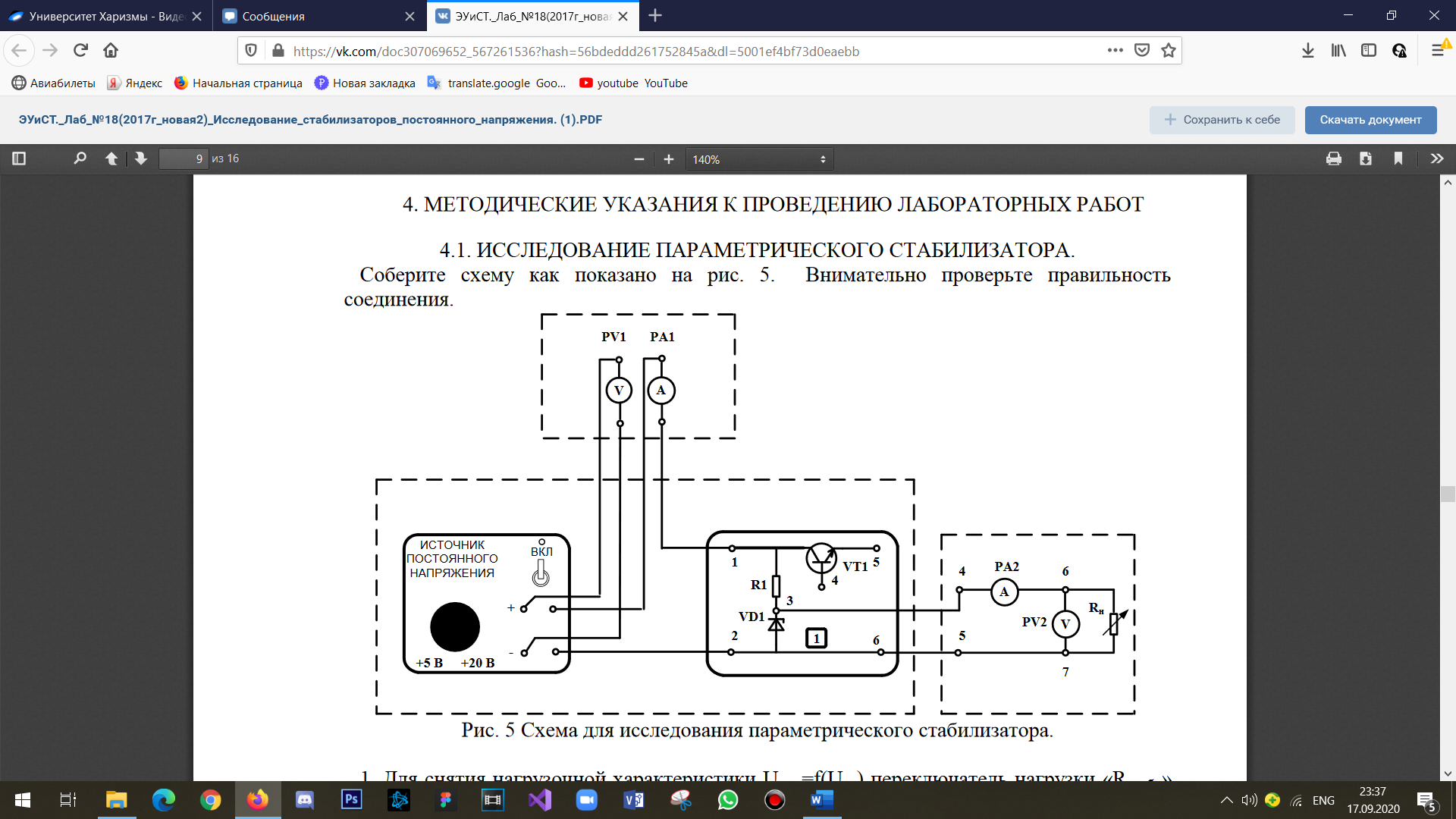

На рисунке 1 представлена схема лабораторного стенда.
Рисунок 1 – Схема для исследования параметрического стабилизатора
Выполнение работы
Исследование компенсационного стабилизатора на дискретных элементах
Таблица 1 – Снятие нагрузочной характеристики
Uвх, В |
6.1 |
8 |
10 |
12 |
14 |
16 |
18 |
Uвых, В |
4.29 |
6.03 |
7.97 |
9.91 |
11.84 |
13.76 |
15.74 |
Iвх, mА |
33 |
47 |
63 |
79 |
95 |
111 |
127 |
Iвых, mА |
26 |
37 |
48 |
60 |
72 |
84 |
96 |
Коэффициент стабилизации Кст:
График зависимости Uвых=f(Uвх).
Таблица 2 – Внешняя характеристика
Rн |
ХХ |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
R7 |
Iн, mА |
0 |
11 |
49 |
64 |
84 |
112 |
150 |
202 |
Uн, В |
14.12 |
14.07 |
13.89 |
13.85 |
13.82 |
13.68 |
13.63 |
13.43 |
Внутреннее сопротивление стабилизатора ri:
График зависимости Uн=f(Iн).
Исследование интегрального стабилизатора напряжения КР142ЕН8Б.
Таблица 3 – Снятие нагрузочной характеристики
Uвх, В |
6.2 |
8 |
10 |
12 |
14 |
16 |
18 |
Uвых, В |
4.88 |
6.65 |
8.62 |
8.89 |
8.89 |
8.89 |
8.89 |
Iвх, mА |
31 |
42 |
54 |
57 |
57 |
57 |
57 |
Iвых, mА |
30 |
40 |
52 |
54 |
54 |
54 |
54 |
Коэффициент стабилизации Кст:
График зависимости Uвых=f(Uвх).
Таблица 4 – Внешняя характеристика
Rн |
ХХ |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
R7 |
Iн, mА |
0 |
7 |
32 |
41 |
54 |
72 |
97 |
132 |
Uн, В |
8.95 |
8.94 |
8.92 |
8.91 |
8.89 |
8.87 |
8.84 |
8.80 |
Внутреннее сопротивление стабилизатора ri:
График зависимости Uн=f(Iн).
Выводы: В ходе данной работы был изучен принцип действия параметрических и компенсационных стабилизаторов постоянного напряжения. Так же были определены их основные параметры.
Данные в таблице 1 не соответствуют стабилизатору из-за неисправности.
