Материал: лекция 1_8

Влияние материала электрода на разрядные напряжения Uр при высоких давлениях : Uр (Ni)<Uр(A)<Uр(сталь)

Влияние диэлектрических покрытий электродов d=20-250 мкм Удельное эл. Сопротивление материала покрытия п Диэлектрическая проницаемость п

п Uр

п Uр

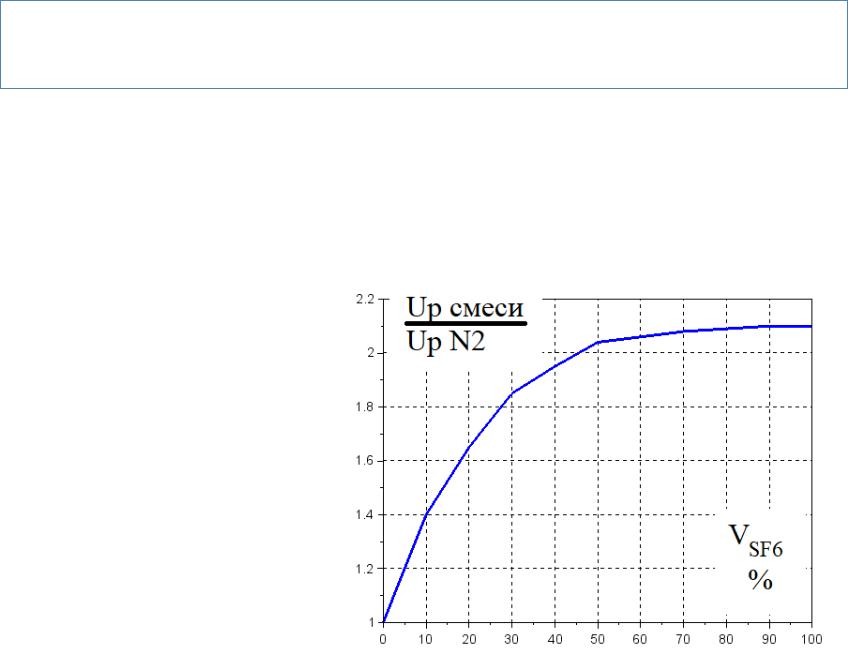

Применение смесей с Азотом

Особенности разряда вдоль поверхности твердого диэлектрика в сжатом газе

Основной эффект сильная чувствительность к неоднородности поля (см. аномалии)

1)Сильное ослабление электрической прочности при наличии мелких неоднородностей поверхности диэлектрика

2)Перекрытие по поверхности, вызываемое металлической пылью в корпусе устройства

3)Перекрытие по поверхности, вызываемое органическими и водными загрязнениями поверхности твердого изолятора

Примеры изоляционных конструкций с использованием сжатого газа

Виды изоляторов для газонаполненных токпроводов: 1- токоведущая труба; 2- внутренний экран; изоляторы: 3- дисковый; 5 – стержневой; 6 - конический

Элегазовое КРУЭ 252 кВ

Газонаполненная линия электропередачи
