Материал: Методические указания к лабораторной работе № 7 по дисциплине «Основы цифровой обработки видеосигналов». Никитин Л.Н., Бобылкин И.С
3. ЛАБОРАТОРНЫЕ ЗАДАНИЯ И МЕТОДИЧЕСКОЕ УКАЗАНИЕ ПО ИХ В ПОЛНЕНИЮ
3.1 Лабораторное задание №1. Изучение цветоразностных сигналов и сигнала яркости.
Целью данной лабораторного задания является изучение цветоразностных сигналов и сигнала яркости с помощью DVD – плеера, когда источником изображения является вход тюнера плеера (то есть имитируется прием изображения от телевизионной антенны). Для этого будем подавать полный видеосигнал в режиме вещания SECAM с выхода генератора видеоимпульсов (представляющий собой, например, последовательность вертикальных/горизонтальных цветных полос) на вход тюнера. Сигналы яркости и два цветоразностных сигнала можно будет, после их разделения платой обработки видео DVD – плеера, рассмотреть на соответствующих компонентных выходах плеера с помощью осциллографа.
Для этих целей соберем установку, показанную на рисунке 13.

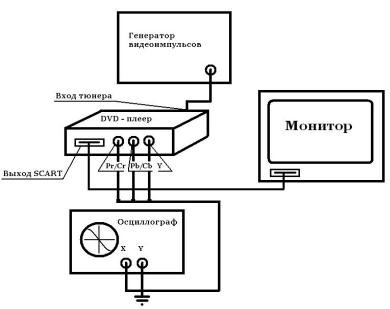

Рис.13. Схема лабораторной установки для изучения двух цветоразностных сигналов и сигнала яркости.
DVD – плеер при таком соединении будет выдавать на выход SCART полный видеосигнал, который будет отображаться на экране монитора, и компонентный сигнал, состоящий и сигнала яркости Y и двух цветоразностных сигналов Pb/Cb, Pr/Cr.
Методика проведения работы:
1.Соединить выход генератора видеоимпульсов Г6-8 со входом тюнера DVD -
плеера;
2.Соединить выходной разъем SCART DVD – плеера с входным разъемом SCART монитора (телевизора);
3.Поочередно подключать осциллограф к соответствующим компонентным выходам DVD – плеера: Pb/Cb, Pr/Cr, Y, расположенных на задней панели плеера.
В ходе лабораторной работе необходимо получить картинку сигналов на частотах, на которых передаются кадры и строки, т.е. для наглядности выставляем делители длительности импульса осциллографа на значения 5мс (что соответствует частоте
24
кадровой развертки) и 20 мкс (что соответствует частоте строчной развертки). Делитель напряжения неизменно установлен на значении 0.2 В.
Измерение 1. Изучение цветоразностных сигналов и сигнала яркости при подаче на вход тюнера DVD – плеера вертикальных цветных полос.
Методика проведения работы:
1 Собрать установку как показано на рис.13; 2 На генераторе видеоимпульсов выставить режим и подавать на выход сигнал
вертикальных цветных полос; 3 Делитель длительности импульсов осциллографа выставить в положении
соответствующему 5 мс;
4 Поочередно соединять вход осциллографа с компонентными выходами DVD –
плеера: Pb/Cb, Pr/Cr, Y;
5 Изображения, полученные на экране осциллографа, занести в отчет.
6 Делитель длительности импульсов осциллографа выставить в положении соответствующему 20 мкс;
7 Поочередно соединять вход осциллографа с компонентными выходами DVD –
плеера: Pb/Cb, Pr/Cr, Y;
8 Изображения, полученные на экране осциллографа, занести в отчет.
При подаче на вход тюнера DVD – плеера стандартных вертикальных цветных полос на частоте кадровой развертки будут наблюдаться следующие осциллограммы
(рис.14-16):

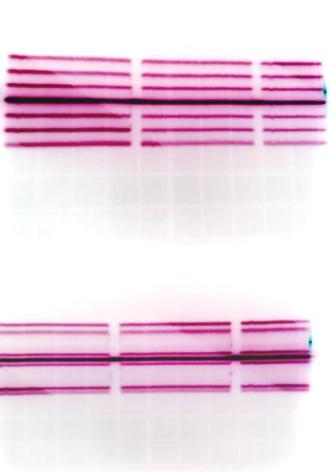

Рис.14. Цветоразностный сигнал Cb на частоте кадровой развертки.
Рис.15. Цветоразностный сигнал Cr на частоте кадровой развертки
25

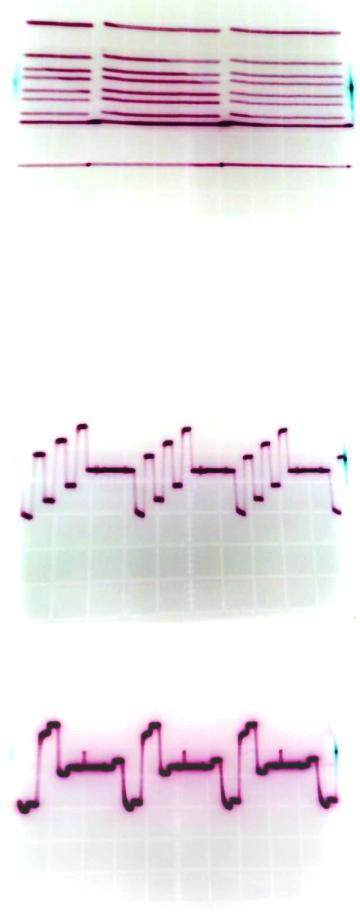

Рис.16. Сигнал яркости Y на частоте кадровой развертки.
При подаче на вход тюнера DVD – плеера стандартных вертикальных цветных полос на частоте строчной развертки будут наблюдаться следующие осциллограммы
(рис.17-19):
Рис.17. Цветоразностный сигнал Cb на частоте строчной развертки.
Рис.18. Цветоразностный сигнал Cr на частоте строчной развертки.
26

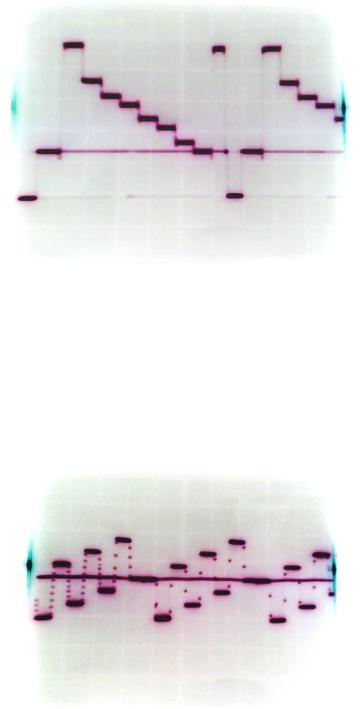

Рис.19. Сигнал яркости Y на частоте строчной развертки(здесь цена деления длительности импульсов 10мкс).
Измерение 2. Изучение цветоразностных сигналов и сигнала яркости при подаче на вход тюнера DVD – плеера горизонтальных цветных полос.
Методика проведения работы аналогична методике работы измерения 1. В отличие от методики предыдущего измерения следует на выход генератора подавать сигнал, соответствующий стандартным цветным горизонтальным полосам.
При подаче на вход тюнера DVD – плеера стандартных горизонтальных цветных полос на частоте строчной развертки будут наблюдаться следующие осциллограммы
(рис.20-22):

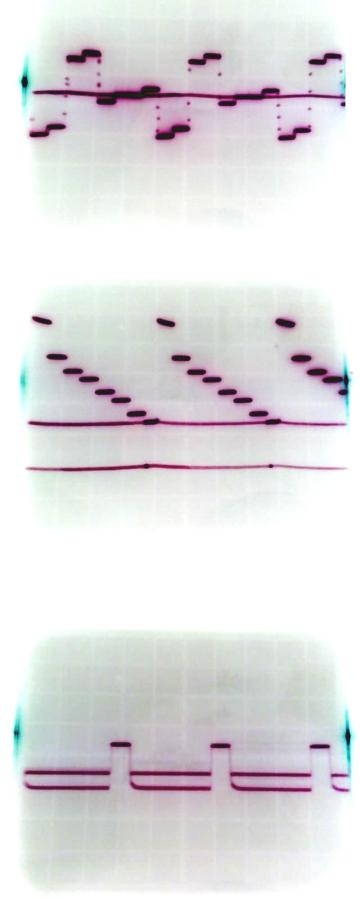

Рис.20. Цветоразностный сигнал Cb на частоте кадровой развертки.
27
Рис.21. Цветоразностный сигнал Cr на частоте кадровой развертки.
Рис.22. Сигнал яркости Y на частоте кадровой развертки
При подаче на вход тюнера DVD – плеера стандартных горизонтальных цветных полос на частоте строчной развертки будут наблюдаться следующие осциллограммы
(рис.23-25):
Рис.23. Цветоразностный сигнал Cb на частоте строчной развертки.
28
