Материал: Методические указания к лабораторной работе Оценка технологичности конструкции изделия. Антиликаторов А.Б

2.4. Требования к технологичности детали

Конструктивно детали следует отрабатывать на технологичность комплексно с учетом технологичности исходной заготовки детали и технологичности сборочной единицы, в которую эта деталь входит как составная часть. При отработке конструкции детали на технологичность следует руководствоваться ниже перечисленными требованиями:

1. конструкция детали должна состоять из стандартных и унифицированных конструктивных элементов или быть стандартной в целом;

2. детали должны изготавливаться из стандартных или унифицированных заготовок;

3. размеры и поверхности детали должны иметь соответственно экономически и конструктивно обоснованные точность и шероховатость;

4. физико-химические и механические свойства материала, жесткость детали, её форма я размеры должны соответствовать требованиям технологии изготовления, хранения и транспортировки;

5. заготовки должны быть получены рациональным способом с учетом заданного объема выпуска и типа производства;

6. метод изготовления должен обеспечивать возможность одновременного изготовления нескольких деталей;

7. конструкция детали должна обеспечивать возможность применения ; типовых и стандартных технологических процессов её изготовления.

Последовательность и содержание работ по обеспечению технологичности детали определяют в зависимости от сложности и принадлежности детали. По принадлежности следует различать детали: взаимосвязанные и самостоятельные.

Взаимосвязанными считают детали, являющиеся составными частями какого-либо изделия. Самостоятельными' являются детали, не входящие в состав изделий.

Технологичность конструкции взаимосвязанной детали должна удовлетворять общим требованиям, предъявляемым к изделию, в состав которого она входит, и частным требованиям, связанным непосредственно с её технологичностью.

2.5. Классификация показателей тки

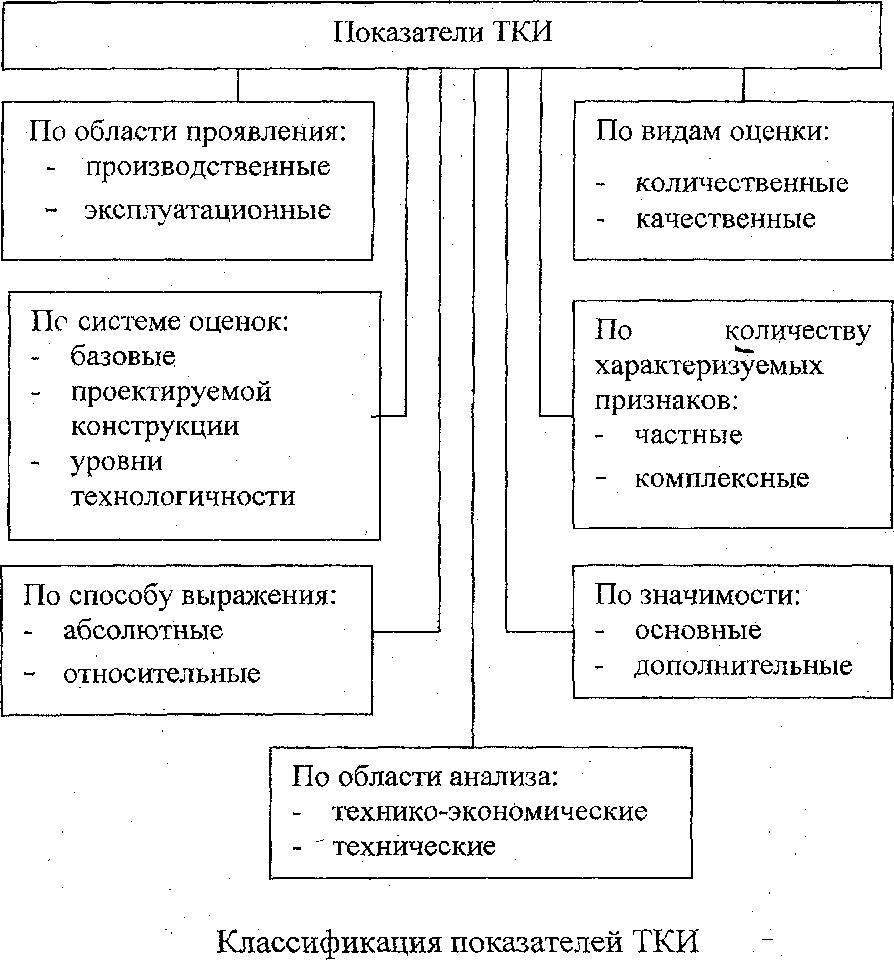

ТКИ оценивают совокупностью показателей, подразделяемых по области проявления технологичности, по значимости, по области анализа, по видам оценки, по количеству характеризуемых признаков, по системе оценки и по способу выражения. Классификация показателей ТКИ представлена на рисунке.

По области проявления ТКИ подразделяется на производственную и эксплуатационную,. \

По видам оценки различают качественную оценку и количественную оценку.

По системе оценки показатели разделяются на базовые, проектируемой конструкции и уровни технологичности. К базовым показателям ТКИ относятся такие показатели, которые приняты за исходные (эталоны) для оценки технологичности. Численные значения базовых показателей нормируются по классам изделий с учетом технического и организационно-технического уровня предприятий и достижений в области конструирования и технологии РЭС.

Показатели проектируемой конструкции - это показатели ТКИ, достигнутые при разработке КД и технологической документации (ТД) на изделие.

Уровень ТКИ - показатель, выражаемый как отношение значения показателя проектируемого изделия к значению соответствующего базового показателя. По количеству характеризуемых признаков показатели разделяются на частные и комплексные. Частный показатель характеризует какое-либо одно свойство изделия, а комплексный показатель два и более ⁴ признаков технологичности конструкции. Частные показатели различаются единицами измерения и неодинаково представляют ТКИ, поэтому при оценке комплексных показателей по совокупности частных показателей каждому частному показателю присваивается коэффициент весомости. Коэффициенты весомости не могут быть определены с высокой точностью вследствие их зависимости от субъективных факторов. В этом состоит основная трудность комплексной оценки ТКИ. Комплексный показатель может "покрыть" недостатки одного частного показателя за счет другого. Это необходимо учитывать при отборе частных показателей для получения комплексных показателей;

2.6. Контрольные вопросы к домашнему заданию

1. Какие цели преследует отработка изделия на технологичность?

2. Назовите виды технологичности подобласти её проявления.

3. Назовите главные факторы, определяющие требования к технологичности конструкции.

4. Назовите виды оценки технологичности. На чем основан каждый вид оценки?

5. В чем заключается содержание отработки конструкции изделия на технологичность на стадии разработки технического задания?

6. В чем заключается содержание отработки конструкции изделия на технологичность на стадии разработки технического предложения?

7. В чем заключается содержание отработки конструкции изделия на технологичность на стадии разработки эскизного проекта?

8. В чем заключается содержание отработки конструкции изделия на технологичность на стадии разработки технического проекта?

9. В чем - заключается содержание отработки конструкции изделия на технологичность на стадии разработки рабочей документации?

10. Какие требования предъявлялся к технологичности конструкции сборочной единицы?

И. Перечислите требования к составу сборочной единицы.

12. Перечислите требования к конструкции соединений составных частей сборочной единицы.

13. Перечислите требования к точности и методу сборки сборочной единицы.

14. Какие требования предъявляются к технологичности конструкции детали?

15. Как влияет технологичность конструкции деталей на технологичность сборочной единицы?

16. Как изменяются требования к технологичности деталей и сборочных единиц с изменением типа производства?

17. Как классифицируются показатели технологичности?

18. Назовите основные показатели технологичности. 19. Какие составляющие затрат входят в технологическую себестоимость?

3. Лабораторные задания и методические указания по их выполнению

Для выполнения лабораторного задания необходимо получить у преподавателя исходные данные для расчета ТКИ РЭС.

3.1. Задание первое. Произвести расчет основных и дополнительных показателей технологичности в соответствии с методикой . количественной оценки технологичности конструкции, приведенной ниже.

3.1.1. Определение основных показателей технологичности

Основными показателями ТКИ являются трудоемкость изготовления изделия Т_и и технологическая себестоимость изделия С_т.

Трудоемкость изготовления изделия определяется по видам работ по формуле

где T_j -трудоемкость изготовления изделия по каждому j-му виду работ (сборка, регулировка, испытание контроль и т.д.), нормо-ч;

j-виды работ (j = 1, 2,... n).

При большом количестве составных частей в изделии трудоемкость изготовления определяется укрупнённо по типовым представителям составных частей изделия по формуле

где T_ie - трудоемкость изготовления и сборки i-той сборочной единицы, нормо-ч, определяется по формуле

По способу выражения показатели делятся на абсолютные и относительные. Абсолютными показателями ТКИ являются такие, которые в абсолютных единицах отражают признаки технологичности конструкции. Относительные показатели позволяют произвести сравнительную оценку ТКИ, например, при оценке производственной ТКИ пользуются относительными показателями трудоемкости. Эти показатели позволяют установить вклад трудоёмкости по видам работ в трудоемкость изготовления изделия.

Разделение показателей на основное и дополнительные по их значимости производится в соответствии с типом производства, объемом выпуска изделия, его конструктивно- технологическими особенностями, условиями изготовления и эксплуатации. Основными показателями производственной ТКИ являются трудоёмкость и технологическая себестоимость изготовления изделия. Дополнительные показатели технологичности можно выделить в следующие группы;

• относительные технико-экономические показатели трудоёмкости,

• относительные технико-экономические показатели себестоимости,

• показатели техничности конструкции.

Выбор показателей для оценки ТКИ производится из номенклатуры показателей с учетом их классификации, и главных факторов, определяющих требования к технологичности конструкции.

где Ткд - трудоемкость изготовления к-той детали, входящей в состав i-той сборочной единицы изделия, нормо- ч

n_кд - количество к-тых деталей, шт.;

Т_су - трудоемкость узловой сборки, нормо-ч;

n_ie - количество i-тых сборочных единиц, шт.;

Т_iд - трудоёмкость изготовления i-той детали,

являющейся составной частью изделия и не входящей в состав сборочной единицы при подсчете

T_ie, нормо-ч;

n_iд - количество i-тых деталей, шт.;

Т_со - трудоёмкость общей сборки изделия, нормо-ч;

Т_рк - трудоёмкость регулировочных и контрольно-испытательных работ по изделию, нбрмо-ч.

Технологическая себестоимость изделия определяется по формуле

C_Т=С_М+С_З+С_ЦР (4)

где С_м - стоимость материалов, затраченных на изготовление изделий, р.;

С₃ - заработная плата производственных рабочих с

начислениями, р.;

Сцр - цеховые расходы, включающие расходы на топливо;

электроэнергию, потребляемую оборудованием; на ремонт и амортизацию оборудования, инструмента, приспособлений; на вспомогательные материалы, предусмотренные ТП изготовления изделия, р.
