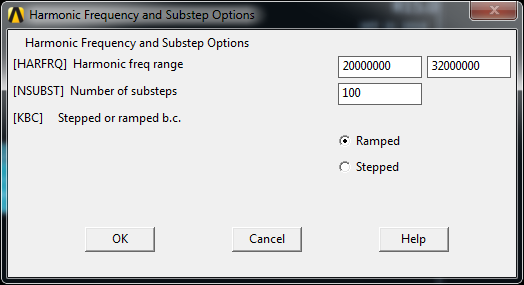

Рис. 21

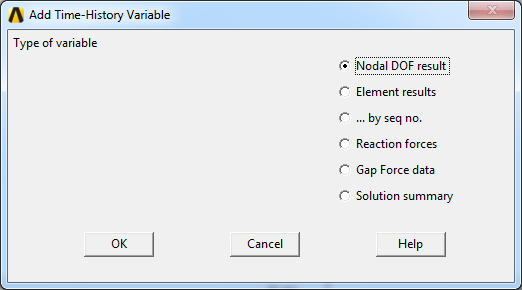

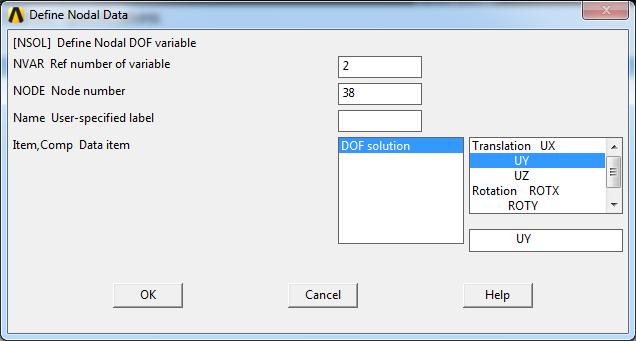

7. Загрузка результатов анализа. Для этого необходимо выполнить последовательность действий: Main Menu → TimeHist Postpro → Define Variables…. В появившейся диалоговой панели Defined Time-History Variables необходимо щелкнуть левой клавишей «мыши» на кнопке Add. В открывшейся диалоговой панели Add Time-History Variables выбрать Nodal DOF results и щелкнуть «мышей» на кнопке ОК (рис. 22). В графическом окне выбрать точку (можно выбрать точку, к которой приложено воздействие) и в панели указания Define Nodal Data щелкнуть левой клавишей мыши на кнопке ОК. В появившейся диалоговой панели Define Nodal Data выбрать данные, которые необходимо просмотреть и щелкнуть на кнопке ОК (рис. 23). Закрыть окно Defined Time-History Variables.

Рис. 22

Рис. 23

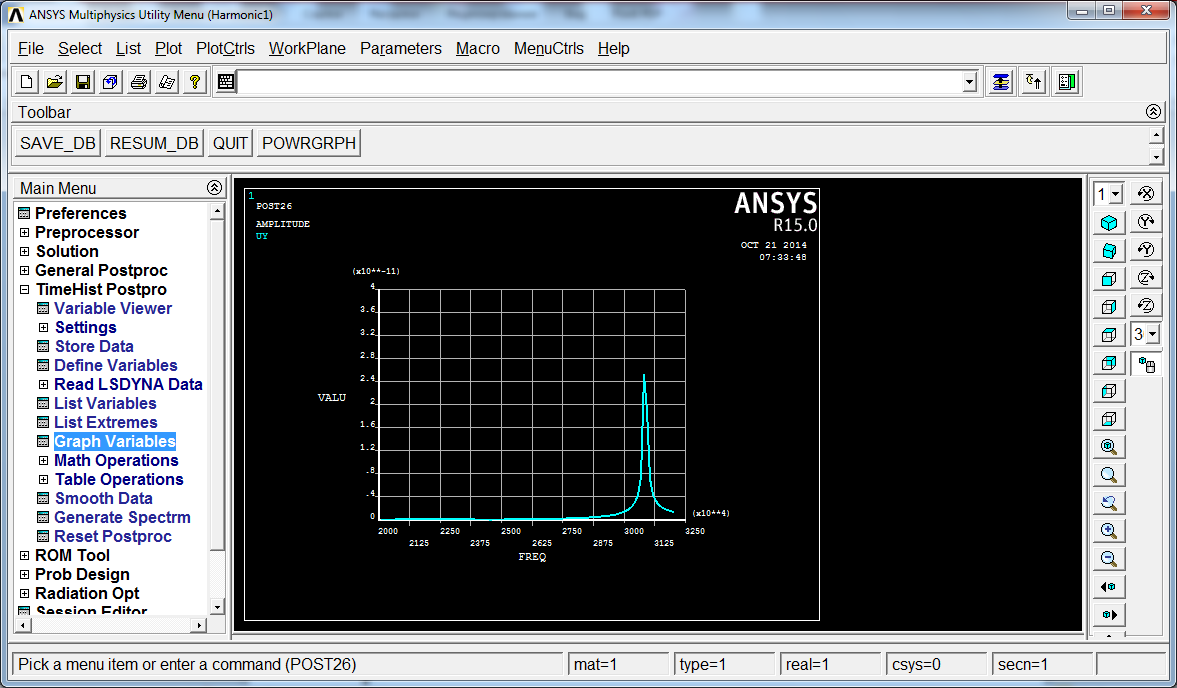

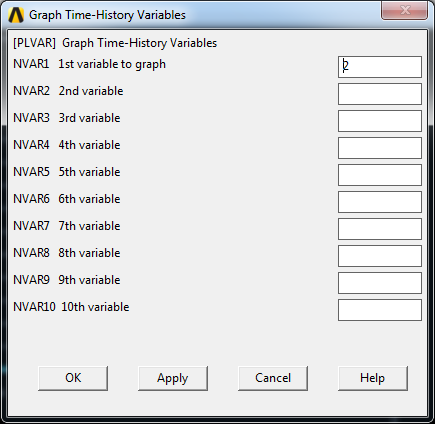

8. Просмотр результатов анализа. Для этого необходимо выполнить следующую последовательность действий: Main Menu → TimeHist Postpro → Graph Variables… В появившейся диалоговой панели Graph Time-History Variables в графе NVAR1 1st variable to graph ввести цифру 2 и щелкнуть левой клавишей «мыши» на кнопке ОК (рис. 24). В графическом окне появится амплитудно-частотная характеристика рассматриваемой микромеханической балки (рис. 25).

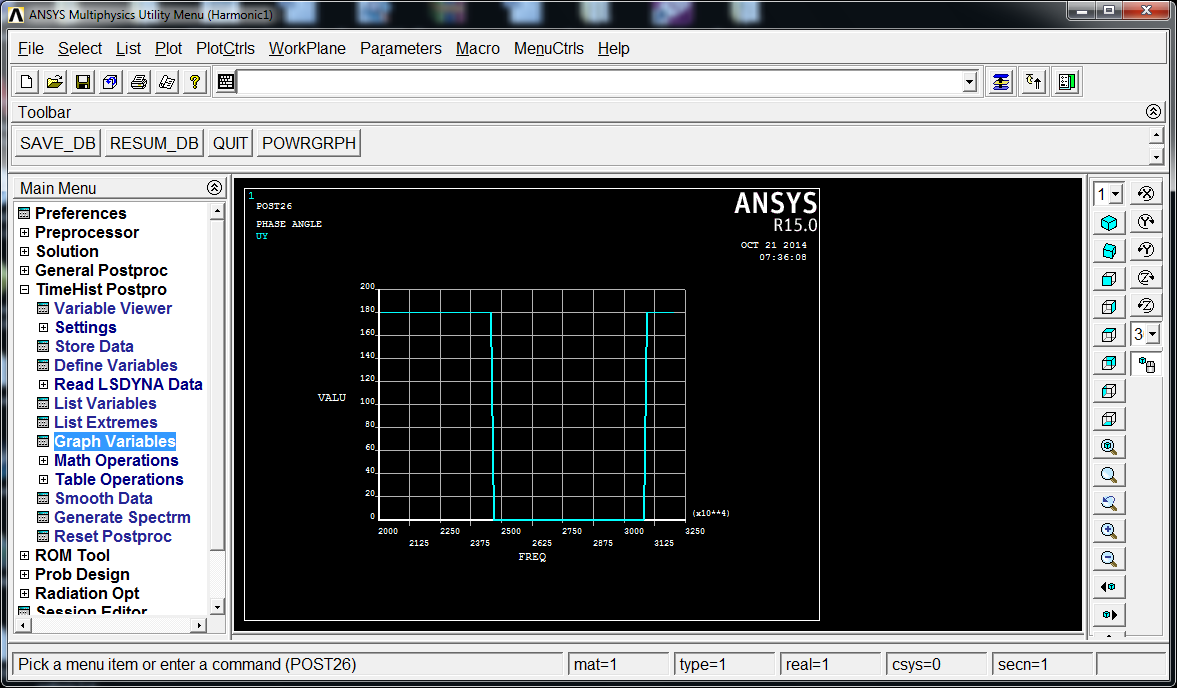

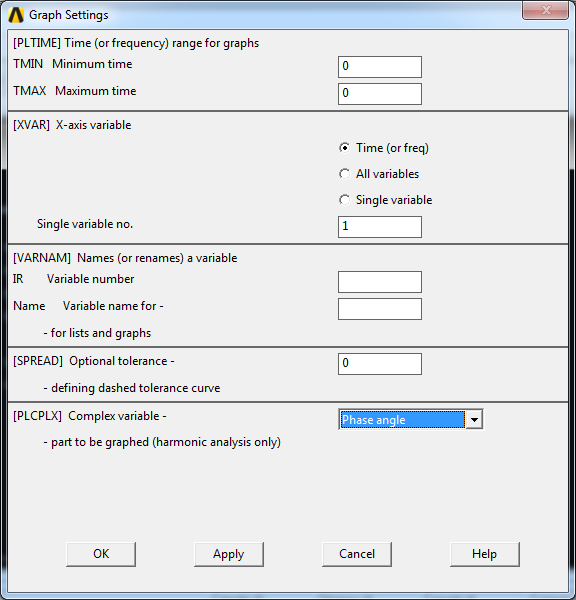

Для просмотра фазочастотной характеристики необходимо выполнить следующую последовательность действий: Main Menu → TimeHist Postpro →Settings → Graph… В появившейся диалоговой панели Graph Settings в опции [PLCPLX] Complex variable необходимо выбрать Phase angle (рис. 26). Далее необходимо повторить следующую последовательность действий: Main Menu → TimeHist Postpro → Graph Variables… В графическом окне появится ФЧХ рассматриваемой микромеханической балки (рис. 27)

Рис. 24

Рис. 25

Рис. 26

Рис. 27

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Лысенко И.Е. Моделирование элементов микросистемной техники в программе Ansys: Учебно-методическое пособие / И.Е. Лысенко и др. – Таганрог: Изд. Технологического института ЮФУ, 2007 .– 42 с.

2 Бруяка В.А. Инженерный анализ в Ansys Workbench: Учебное пособие / В.А. Бруяка и др. – Самара: СГТУ, 2010. – 271 с.

3 Кравчук А.С. Лекции по Ansys с примерами решения задач в пяти частях. Часть 1 / А.С. Кравчук, А.Ф. Смалюк, А.И. Кравчук. – Минск: БГУ, 2013. – 130 с.
