Материал: Методические указания к выполнению лабораторных работ для студентов 3 курса заочной формы обучения специальности 08.03.01. Геращенко В.Н

где G - вес крана; Q - приложенная нагрузка; а и в - плечи от точек приложения сил до ребра опрокидывания - А.

Эксплутационная производительность крана определяется по формуле

где t_ц - время цикла, мин.; Q₂ - грузоподъёмность, Т; К_тех - коэффициент технической производительности; К_в - коэффициент использования крана по рабочему времени.

5.3. Порядок проведения работы

5.3.1. Используя лекционный материал, плакаты и другие источники изучить общее устройство и классификацию грузоподъёмных машин.

5.3.2. По заданию преподавателя произвести расчёт кинематических параметров лебёдки согласно схеме (рис. 5.3).

5.3.3. Определить положение центра тяжести макета крана и его вес.

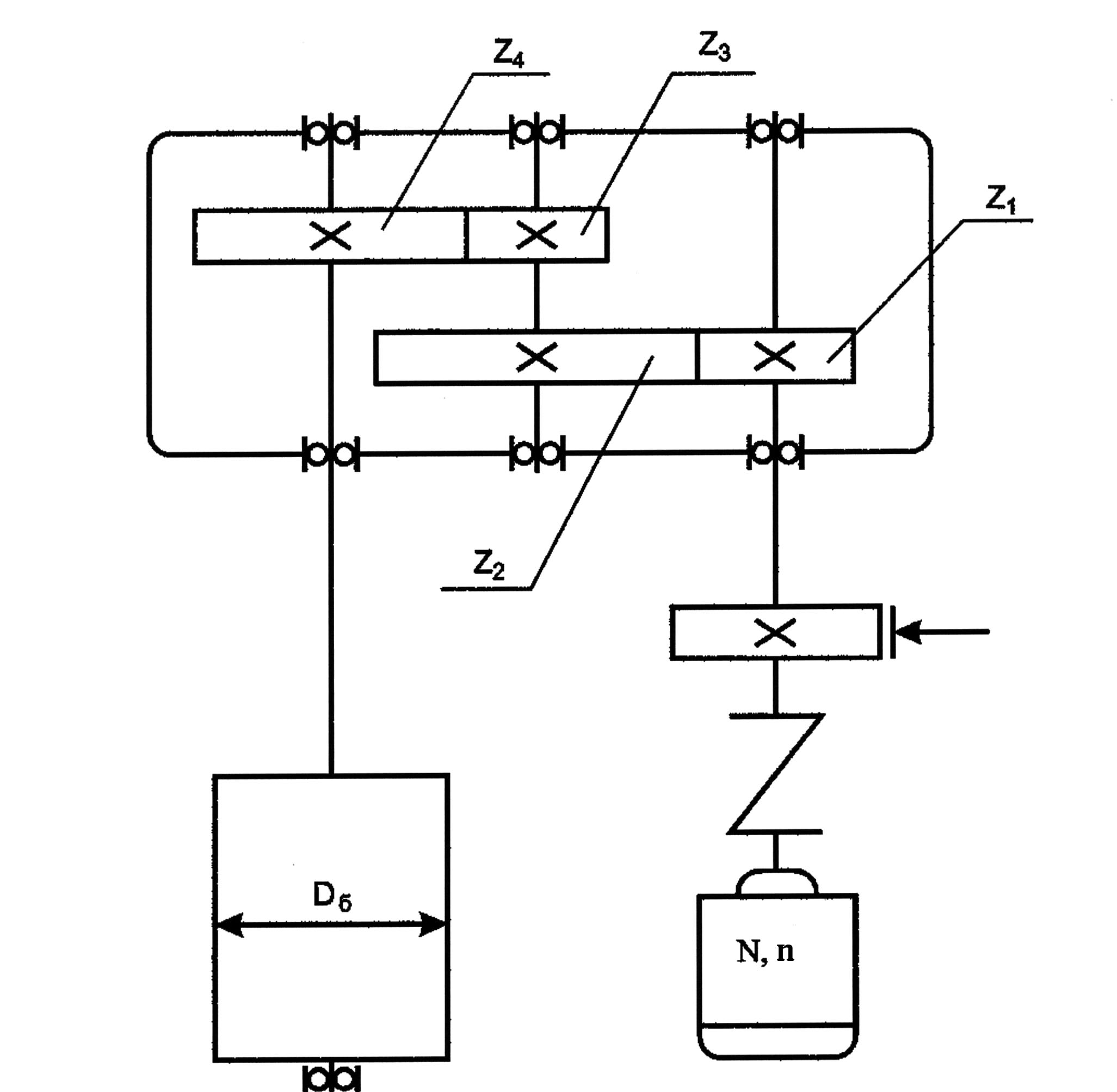

Рис. 5.3. Кинематическая схема лебёдки

Лабораторная работа № 6 Изучение конструкции, рабочего процесса землеройных машин и определение основных параметров одноковшового экскаватора

6.1. Цель работы

Целью работы является изучение общего устройства, принципа работы, кинематических схем одноковшовых экскаваторов и определение их произ­водительности.

6.2. Общие сведения к выполнению работы

Землеройные машины – это одно и многоковшовые экскаваторы, которые разрабатывают грунт активным рабочим органом.

Многоковшовые экскаваторы применяют для отрывки траншей в трубопроводном строительстве при прокладке коммуникаций (траншейные экскаваторы), разработки карьеров, добычи полезных ископаемых и вскрышных работах (карьерные экскаваторы). Они бывают продольного и поперечного копания, разделяются по типу рабочего органа на роторные и цепные и являются машинами непрерывного действия.

Производительность роторного экскаватора определяется по следующей формуле:

, м³/ч, (6.1)

где П – расчётная производительность, м³/ч; V – объём одного ковша ротора, м³; υ – скорость вращения ротора, м/с; t – шаг расположения ковшей ротора, м.

Одноковшовый экскаватор - это универсальная землеройная машина для разработки грунта и полезных ископаемых и погрузки их в транспортные средства или в отвал.

Экскаваторы используются при рытье котлованов, траншей, для устрой­ства насыпей, выемок и для погрузки грунта и других сыпучих материалов в транспортные средства.

Экскаватор называется универсальной машиной, так как может быть оборудован различными видами сменного рабочего оборудования: прямой лопатой, обратной лопатой, грейфером, драглайном, крановым оборудовани­ем.

Чаще всего строительные одноковшовые экскаваторы предназначены для работы на грунтах I и IV категории. Основным параметром экскаватора является геометрическая вместимость ковша.

Поэтому вместимость ковша является одним из основных признаков, по которому классифицируется одноковшовые экскаваторы.

Индексация экскаватора, который выпускался на ПО «ТЯЖЭКС» г. Воронежа, ЭО-5122 показывает, что данный экскаватор одноковшовый, V размерной группы, с ковшом ёмкостью 1-1,5 м³, на гусеничном ходу, с гидравлическим приводом, второй модели.

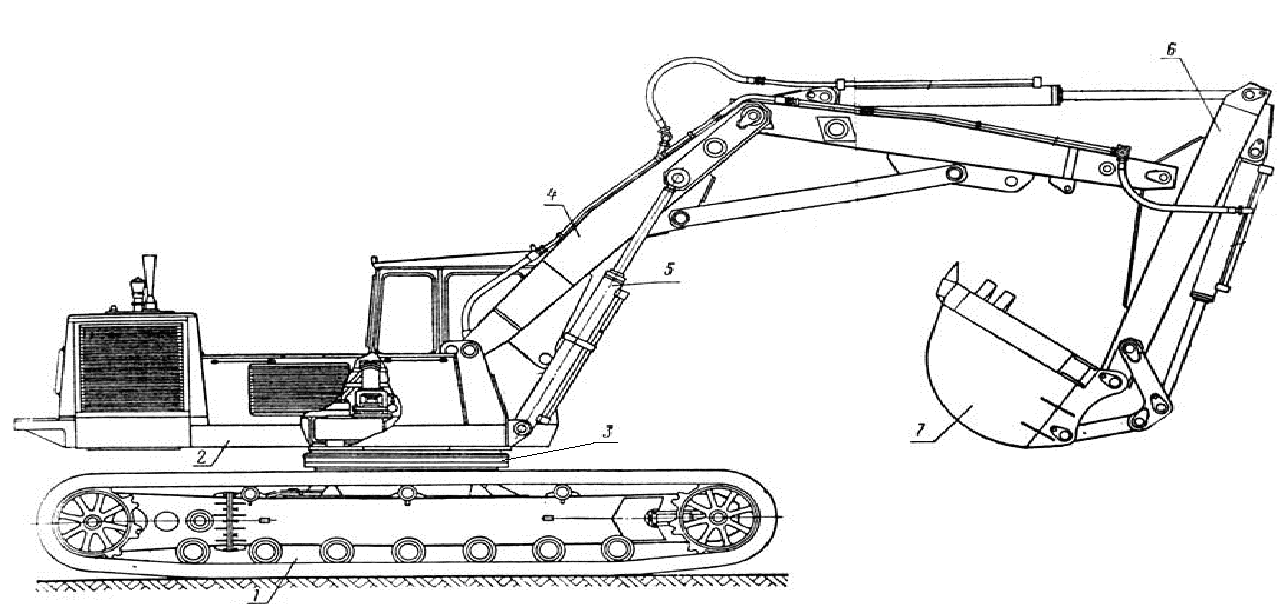

Общий вид одноковшового экскаватора представлен на рис. 6.1.

Рис. 6.1. Устройство одноковшового экскаватора:

1– ходовое оборудование; 2 – силовая установка; 3 – механизм поворота; 4 – стрела; 5 – силовой гидроцилиндр; 6 – рукоять; 7 – рабочее оборудование (обратная лопата).

Чтобы разработать одноковшовым экскаватором порцию грунта, необходимо выполнить в определённой последовательности комплекс из четырёх основных технологических операций, составляющих рабочий цикл:

1) отделение грунта от массива и захват его ковшом - копание;

2) перемещение грунта в пределах досягаемости ковшом - поворот на выгрузку;

3) погрузка в транспорт или в отвал - выгрузка грунта из ковша;

4) возврат рабочего оборудования в исходное положение - поворот в забой. Время рабочего цикла определяется формулой

,

где t_коп- время копания; t_пг - время поворота гружёного ковша; t_раз - время разгрузки; t_пп - время поворота с порожним ковшом.

Эксплутационная производительность П_э определяется по формуле

где q - геометрическая вместимость ковша, м³; t_ц - время цикла, с;

К_н - коэф­фициент наполнения ковша; К_р - коэффициент разрыхления грунта

(К_р > 1); Кв - коэффициент использования машины по рабочему времени.

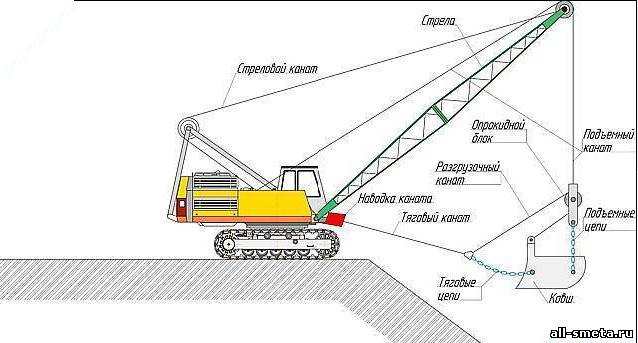

Рис. 6.2. Общий вид одноковшового экскаватора

с рабочим оборудованием драглайн.

6.3. Порядок проведения работы

При выполнении работы используются: модель гусеничного устройства, плакаты и кинематическая схема привода хода и поворота платформы экскаватора.

6.3.1. Изучить устройство и выполнить схему гусеничного хода, дать его характеристику.

6.3.2. По заданию преподавателя дать объяснения по предложенной индексации экскаватора.

6.3.3. По заданию преподавателя определить производительность предложенного вида экскаватора.

Библиографический список

1. Крикун В.Я. Строительные машины: Учебное пособие. - М.: Издательство АСВ, 2005, 232 с.

2. Иванов М.Н. Детали машин: учебник для вузов. – М.: Высш. шк., 1991.–343 с.

3. Бауман В.А. и др. Механическое оборудование предприятий строительных материалов, изделий и конструкций: учебник для строительных вузов. – М.: Машиностроение, 1981.-324 с.

4. Доценко А.И. Строительные машины и основы автоматизации: учебник для строит. вузов. М.: Высш. шк., 1995.

5. Методические указания к выполнению лабораторных работ по курсу "Строительные машины": ВГАСУ; сост.: В.Н. Геращенко - Воронеж, 2007,-42 с.

6. Геращенко В.Н. "Машины дорожного и коммунального хозяйства": учеб.-метод. пособие; Воронежский ГАСУ - Воронеж, 2015 - 65 с.

7. Методические указания по дисциплине "Введение в специальность": ВГАСУ; сост.: В.Н. Геращенко, В.Л. Тюнин. - Воронеж, 2014. - 33 с.

Приложение 1

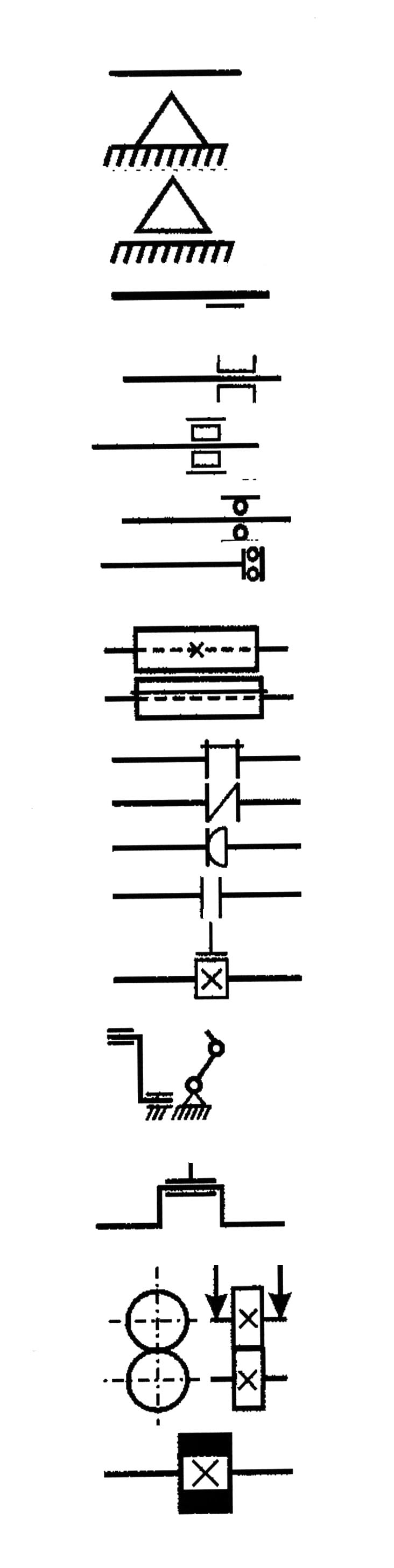

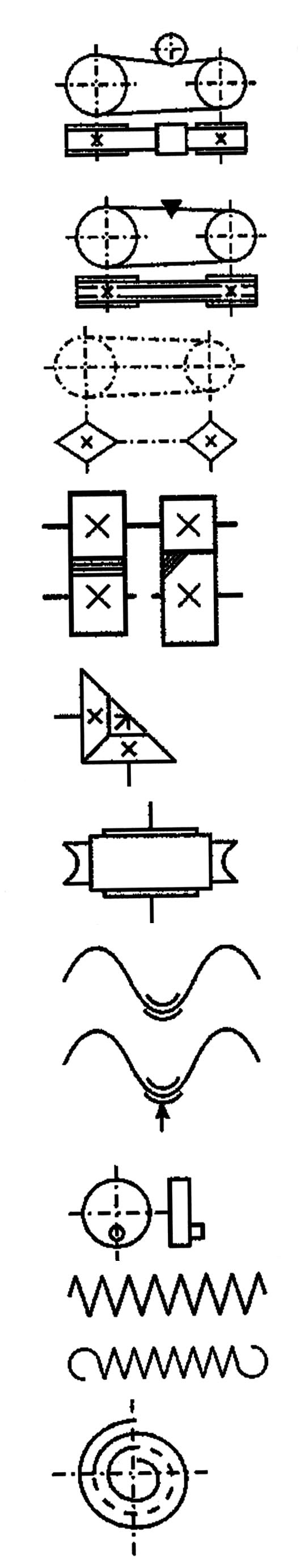

Обозначения условные графические в схемах.

Продолжение прил.1
