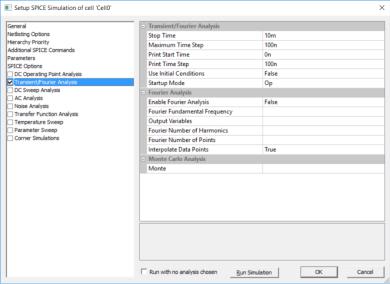

Рис. 17. Настройки моделирования элемента И-НЕ

4. Моделирование проекта

Запустите проект на моделирование кнопкой Start Simulation, в результате должны получиться графики временных зависимостей (рис. 18).

24

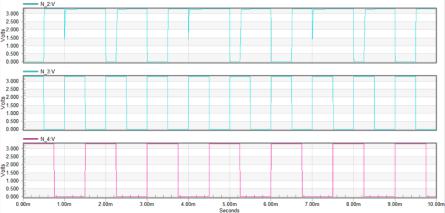

Рис. 18. Временные диаграммы работы элемента 2И-НЕ

Задание:

1.Объясните вид сигнала на выходе.

2.Перестройте схему так чтобы получился элемент ИЛИ-НЕ.

3.Замените транзисторы на 2,5-вольтовые из библиотеки Generic_250nm_Devices и повторите моделирование.

4.Для всех смоделированных схем определите время переключения из 1->0 и из 0->1.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Разевиг, В.Д. Применение программ P_CAD и PSPICE для схемотехнического моделирования на ПЭВМ [Текст]: в 4 вып. / В.Д. Разевиг – М.: Радио и связь, 1992. – №2. – С. 23-25.
