3. Проектирование организационно-плановых решений с помощью системы сетевого планирования и управления (спу)

Системы СПУ являются комплексом графических и расчетных методов, организационных мероприятий и контрольных приемов, обеспечивающих моделирование, анализ и динамическую перестройку плана выполнения сложных проектов и разработок. Системы СПУ предназначены для управления объектами особого типа, получившими название комплексов работ. Реализация функций планирования и управления комплексами работ осуществляется на основе построения, анализа, оптимизации и периодического обновления сетевых моделей.

В курсовом проекте на основании исходных данных соответствующего варианта необходимо провести расчет параметров сетевого графика организации какого-либо процесса в нефтегазовой отрасли (например, технического обслуживания участка магистрального нефтепровода или ремонта ГПА) на ЭВМ при помощи программного средства (ПС) «Сетевое планирование».

Перечень работ сетевого графика составляется студентом самостоятельно на основе различных нормативных документов (например [3] ), данных, полученных во время практики на предприятии, литературных источников.

ПС «Сетевое планирование» служит для расчета и построения графического изображения сетевого графика, расчета основных параметров событий и работ сетевого графика и критического пути (путей), для построения графика Ганта, эпюры загрузки исполнителей, оптимизации сетевого графика и расчета календарного графика выполнения работ.

Подробно правила работы с ПС «Сетевое планирование» рассмотрены в [9].

В курсовой работе должны быть представлены следующие графики, таблицы и результаты:

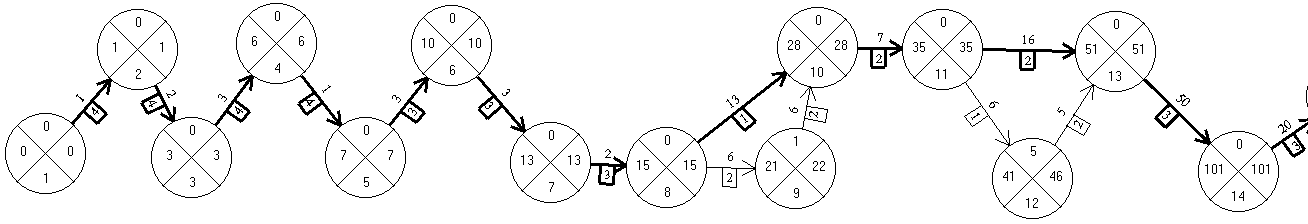

1) Сетевой график (неоптимизированный) с обозначением всех параметров (см. рис. 2) – оформляется в виде приложения:

Рис. 2. Сетевой график __________________ (наименование в соответствии с вариантом)

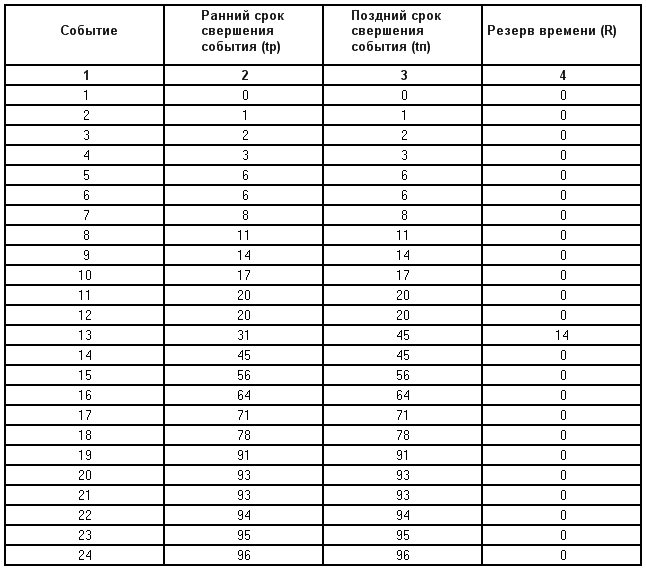

2) Расчёт сроков свершения событий и их резервов –оформляется в виде таблицы или рисунка (см. табл. 14).

Таблица 14

Расчёт сроков свершения событий и их резервов

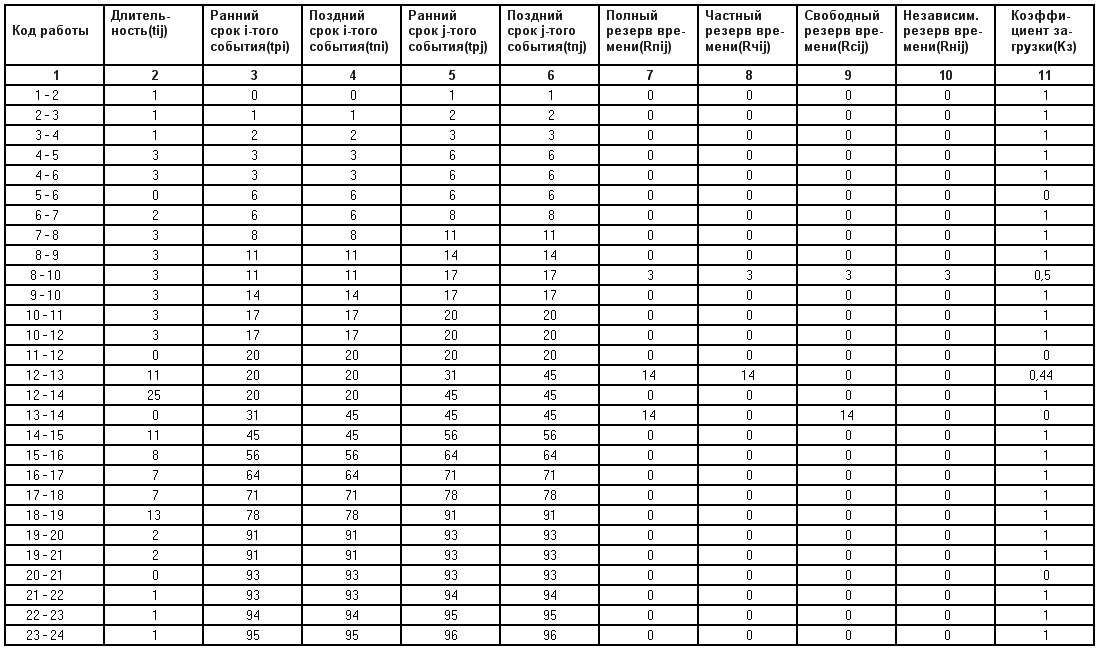

3) Расчет резервов времени работ – оформляется в виде таблицы или рисунка (см. табл. 15).

Таблица 15

Расчет резервов времени работ

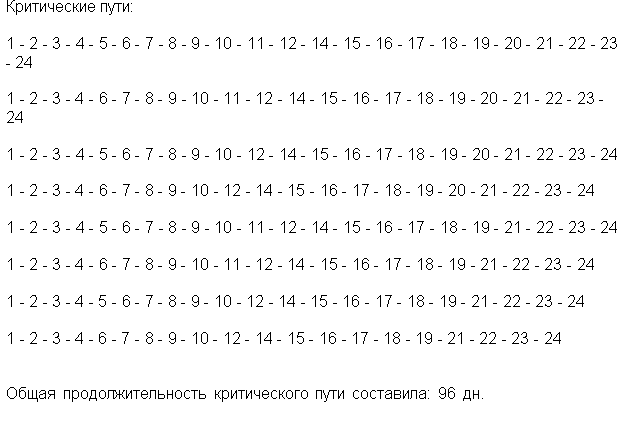

4) Расчет продолжительности критического пути (или путей) (см. рис. 3)

Рис. 3. Критические пути

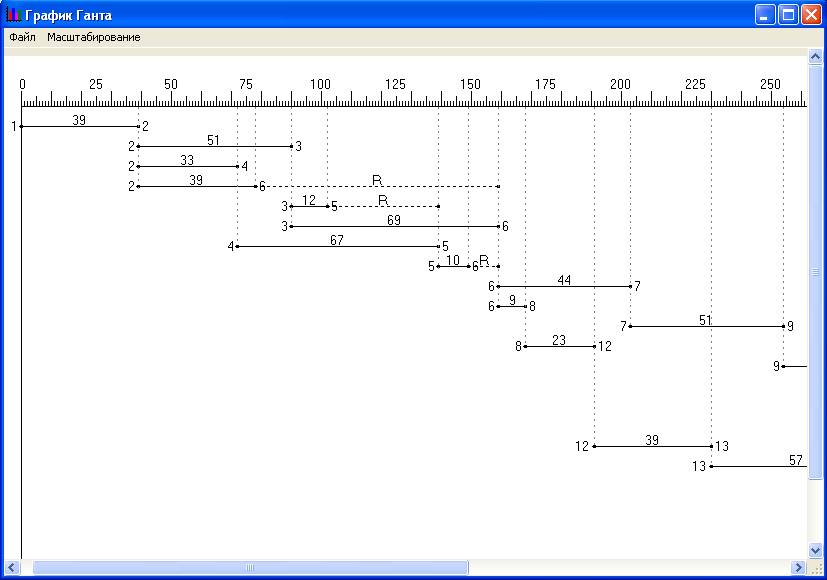

5) Построение графика Ганта (пример построения графика Ганта представлен на рис. 4.)

Рис. 4. График Ганта

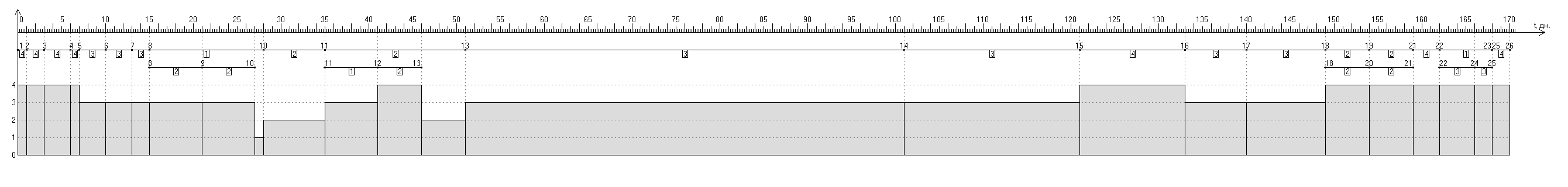

6) Эпюра загрузки исполнителей (см. рис. 5)

Рис. 5. Эпюра загрузки исполнителей

7) Оптимизация сетевого графика (см. рис. 6)

Суть оптимизации сетевого графика заключается в переводе исполнителей с одной работы, имеющий резерв времени, на работу, у которой этот резерв равен нулю. Эти переводы служат для сокращения критического пути и тем самым для сокращения выполнения всего комплекса работ.

Рис. 6. Результаты оптимизации

8) Сетевой график после оптимизации

9) Вывод – как изменился критический путь сетевого графика после оптимизации.
