Курсовая работа (т): Мобилизм и зона спрединга

Расположение континентов в геологическом прошлом, по А Вегенеру.

Приложение Б

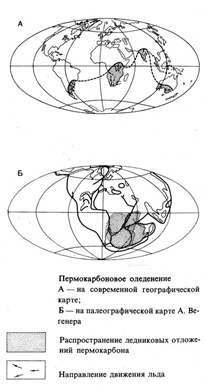

Пермокарбоновое оледенение

А - на современной географической карте;

Б - на палеографической карте А. Вегенера

Приложение В

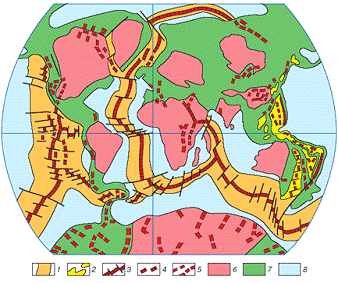

Распространение кайнозойских континентальных рифтовых зон и систем и океанических спрединговых поясов Земли

- внутриокеанические спрединговые пояса;

- активныеосевые зоны спрединговых поясов и пересекающие их крупнейшие трансформные разломы;

- отмершие осевые зоны спрединговых поясов;

- континентальные рифтовые зоны и системы;

- стабильные ядра континентов - древние платформы;

- подвижныепояса разного возраста в пределах континентов и их окраин;

- области дна океанов вне кайнозойских спрединговых поясов преимущественно с мезозойской корой океанского типа.

Приложение Г

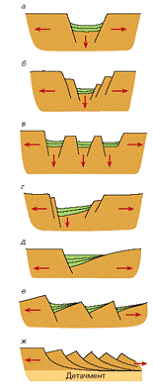

Типы структуры континентальных рифтовых зон в поперечном разрезе

а - грабен; б - ступенчатый грабен; в - клавиатура блоков; г - асимметричный грабен; д - полуграбен; е - система из нескольких односторонне наклонённых блоков; ж - система из односторонне наклонённых блоков, относительно смещённых по листрическим сбросам и "опирающихся" на субгоризонтальную поверхность срыва растяжения (детачмент).

В пределах рифтовых впадин показаны заполняющие их отложения.

Приложение Д

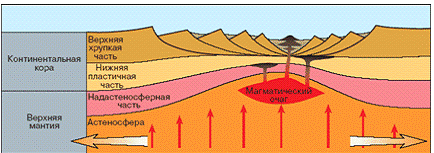

Принципиальная модель глубинного строения "зрелой" континентальной рифтовой зоны в поперечном разрезе.

Горизонтальные стрелки показывают направление горизонтального растяжения коры и верхней мантии.

Вертикальные - подъём верхней мантии и аномально повышенный тепловой поток под рифтовой зоной

Приложение Е

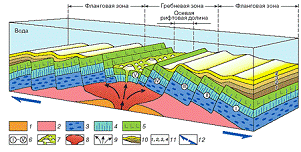

Блок-диаграмма строения фрагмента внутриокеанского спредингового пояса

- астеносфера, 2-7 - разновозрастные комплексы ультраосновных и основных пород океанской коры:

- ультраосновные породы, образовавшиеся из нижней части магматического очага("кумулятивный комплекс"),

- существенно основные породы (габброиды), образовавшиеся из верхней части магматического очага,

- комплекс параллельных базальтовых даек,

- комплекс базальтовых лав, частично пронизанных дайками,

6 - возрастные генерации океанской коры, соответствующие разным стадиям спрединга,

- ограниченное сбросами дно осевой рифтовой долины, сложенное базальтовыми лавами с подводными вулканическими аппаратами,

- близповерхностный магматический очаг с расплавом основного состава в верхней части и ультраосновного в нижней;

- конвективные течения магмы в очаге;

- толща океанских осадков;

- разновозрастные стратиграфические комплексы океанских осадков;

- направления, по которым происходит расширение океанской коры на флангах спредингового пояса.

Приложение Ж

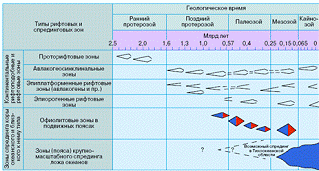

Диаграмма основных этапов эволюции рифтогенеза и спрединга в истории Земли.

Непрерывными линиями показаны периоды активного развития рифтовых зон (расхождение - фазы растяжения коры, сближение - фазы сжатия),

прерывистыми - периоды покоя,

синим цветом - периоды раздвижения зон спрединга,

красным - фазы последующего сжатия

Приложение З

Дискриминационные диаграммы, основанные на различии состава современных вулканитов разных геодинамических обстановок.- по Дж. Пирсу и Дж. Канну (1973);- по Д. Буду и др. (1979). MORB - базальты срединно-океанских хребтов (N - нормальный тип; Р - над мантийными "плюмами");- островодужные толеиты;- известково-щелочные базальты;- внутриплитные базальты;- базальты деструктивных границ, (островных дут и активных континентальных окраин).
