Монтаж и пуско-наладка системы охранно-пожарной сигнализации

ВВЕДЕНИЕ

Существенное изменение социально-политической обстановки в стране, рост преступности, и прежде всего, её организованных форм, потребовали от каждого: по-новому отнестись к вопросу обеспечения безопасности своего жилья и имущества. Комплекс проблем, входящих в понятие «безопасность», охватывает все стороны нашей повседневной жизни. Таким образом, тема обеспечения безопасности личности, собственности, является наиболее актуальной на данный момент.

Главной целью представленной работы является, контроль теоретических знаний студента, полученных за время обучения, а также применение их на практике. Цель письменной экзаменационной работы была поставлена руководителем и обусловлена особенностью охраняемого объекта.

Согласно индивидуальному заданию, была проведена разработка, произведен монтаж и пуско-наладка системы охранно-пожарной сигнализации (далее ОПС) и речевого оповещения в не жилом здании торгового центра, по адресу: г. Томск, ул. Нахимова, 38, а именно первый и второй этажи. Для достижения поставленной цели требовалось изучить отличительные особенности здания, в котором будет производиться установка ОПС. При выполнении проекта были использованы такие нормативные документы, как: РД 28/3.009-2001 - условные обозначения; ГОСТ р 50775-95 Руководство поп проектированию, монтажу и техническому обслуживанию систем ОПС.

Обследование объекта

Здание торгового центра в два этажа и цоколь, расположено по адресу: г. Томск, ул. Нахимова, 38.

Материальные ценности, находящиеся в помещении: денежные средства, мебель, оргтехника и выставочные образцы товара.

Информационные ценности: данные находящиеся на компьютерах сотрудников, письменные и печатные документы (счета, отчёты).

В здании постоянно находится 25-30 человек обслуживающего персонала (администрация, продавцы, охранники).

Здание состоит из семи помещений общей площадью: 3320м.

Цокольный этаж - 1140 м2 (ОПС не требуется)

Первый этаж - 1140м2

Второй этаж - 1140м2

Левый тамбур - 16м2

Правый тамбур - 162

Сан. узел - 4м2

Серверная - 20м2

Количество дверных проемов ведущих на улицу - 5.

Общая площадь охраняемых помещений - 2280м2.

Схема СПИ (спецификация)

Выбор приборов ОПС

Выбор технических средств ОПС и речевого оповещения, их количества, определение мест установки и методов монтажа определены в соответствии с требованиями действующих нормативных документов, с учетом физико-химических свойств веществ и материалов, используемых на представленном объекте, видом и значимостью охраняемого объекта, принятой тактикой охраны, объектовой помеховой обстановкой, размерами и конструкцией блокируемых элементов, техническими параметрами извещателей.

пожарный сигнализация речевой оповещение

Цифровой совмещенный пассивный инфракрасный оптико-электронный извецатель, с акустическим датчиком «PATROL-801»

«PATROL-801» - совмещённый пассивный инфракрасный извещатель с акустическим датчиком разбития стекла. Извещатель «PIR» анализирует окружающую среду и перемещения. Акустический датчик разбития стекла фиксирует звуковые сигналы - удар и звон. Благодаря уникальной программе обработки сигналов от “Pir” и ‘’Glass Break” извещателей, «Patrol-801» обеспечивает идеальную защиту от ложных срабатываний даже при сильных шумах и других помехах. Два оптоэлектронных ключа (реле) позволяют подключить извещатель к двум независимым зонам в контрольной панели.

Технические характеристики.

Диапазон определения скорости вторжения:                0.3 - 3.0 м/сек.

Напряжение питания:                                                     8.5 - 16 вольт.

Ток потребления в режиме «тревога», с включенным светодиодом: 19.1мА.

Время выдачи сигнала «тревога»:                           3 сек.

Время «готовности» извещателя:                                  40 ± 2 сек.

Время «восстановления» извещателя:                      5 ± 1 сек.

Дальность обнаружения пир извещателя:                     15м x 110º.

Дальность обнаружения датчика разбития стекла:       12м x 160º.

Оптическая помехозащищенность не менее:            10000 Люкс.

Диапазон рабочих температур:                                От - 30°C до +50°C.

Диапазон температур хранения:                              От - 50°C до +80°C.

Габаритные размеры:                                                93 x 66 x 46 мм .

Вес:                                                                              97 грамм.

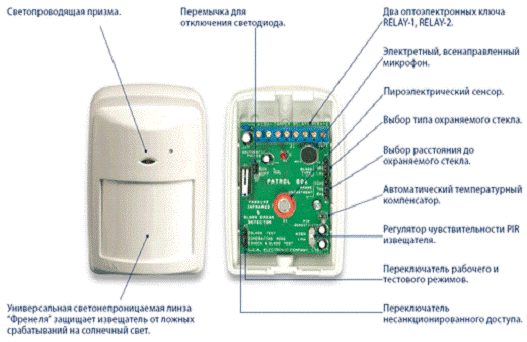

Внешний вид

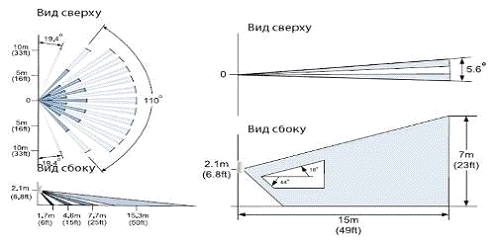

Рекомендации по установке и зоны чувствительности

Пассивный инфракрасный оптико-электронный с защитой от срабатывания на домашних животных "PATROL-201PET"

«PATROL-201PET» - пассивный инфракрасный извещатель с двойным пироэлементом - предназначен для охраны жилых и производственных помещений. Извещатель не восприимчив к животным массой до 20кг и высотой до 1 метра. Применение оригинальной светонепроницаемой линзы компании “Fresnel Technologies” позволило создать извещатель, защищённый от ложных срабатываний на солнечный свет.

Технические характеристики.

Диапазон определения скорости вторжения:           0.3 - 3.0 м/сек.

Напряжение питания:                                                 8.5 - 16 вольт.

Ток потребления: в режиме «тревога» с включенным светодиодом:                                                                                                   9.7мА.

Время выдачи сигнала «тревога                                    3 сек.

Дальность обнаружения                                            15 метров.

Время «готовности» извещателя                                    40 ± 2 секунды.

Время «восстановления» извещателя                            5 ± 1 сек.

Оптическая помехозащищенность не менее                   10000 Люкс.

Диапазон рабочих температур                                 от - 30°C до +50°C.

Размеры                                                                      93 x 66 x 46мм.

Вес                                                                              94 грамма.

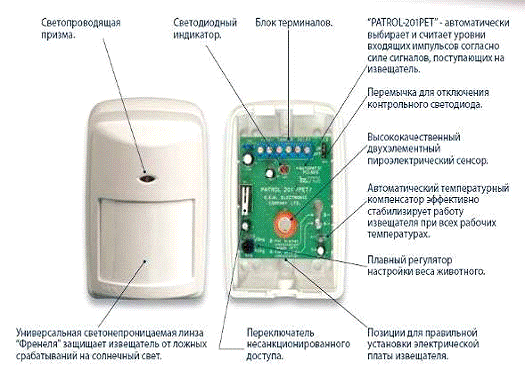

Внешний вид

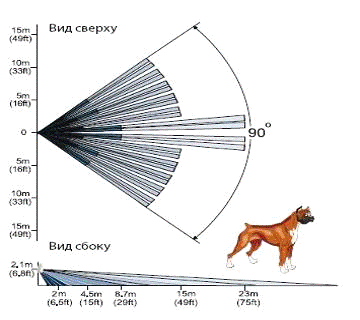

Рекомендации по установке и зоны чувствительности

ДИП-141 (ИП-212-141) извещатель пожарный дымовой оптико-электронный

Извещатель пожарный ИП 212-141 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

Извещатель пожарный ИП 212-141 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.

Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.

Технические характеристики

Чувствительность извещателя                                             0,05-0,2 дБ/м.

Напряжение питания                                                           9-30 В

Ток потребления в дежурном режиме не более                      0,04 мА

Инерционность срабатывания не более                                   9 сек

Допустимый уровень воздействия фоновой освещенности    12000 лк

Допустимая скорость воздушного потока до                          10 м/с

Габаритные размеры                                                           93х46 мм

Вес извещателя                                                                          210 г.

Максимальная относительная влажность                                95 ± 3%

Диапазон рабочих температур                                           -45-+55 °С

Средний срок службы не менее                                                10 лет

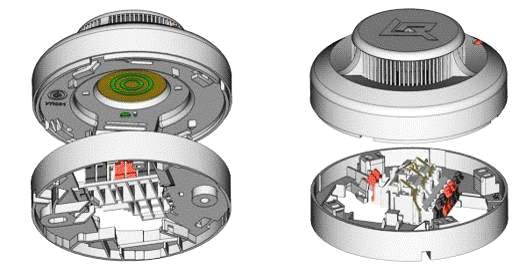

Внешний вид

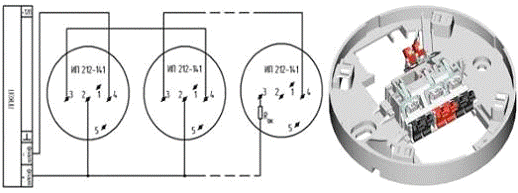

Схема подключения

Охранные магнитоконтактные извещатели ИО 102-26

Для блокировки конструктивных элементов объекта (дверных проёмов), было принято решение использовать извещатели охранные магнитоконтактные ИО 102-26

Извещатели ИО 102-26 предназначены для блокировки конструктивных элементов зданий и сооружений (дверные и оконные проемы). Извещатели формирования извещения «Тревога» в шлейф охранной сигнализации при их открывании или смещении, путем размыкания контактов.

Извещатели ИО 102-26 устанавливаются на конструктивные элементы, выполненные из немагнитных материалов.

Извещатели рассчитаны на непрерывную круглосуточную работу, совместно с пультами централизованного наблюдения или приборами приемно-контрольными, реагирующими на размыкание контактов извещателей, включенных в шлейф охранной сигнализации.

Эти извещатели относятся к изделиям конкретного назначения вида I по ГОСТ 27.003-90, являются невосстанавливаемыми, неремонтируемыми, необслуживаемыми изделиями.

Технические характеристики извещателя

Коммутирующий элемент                                                    сухой геркон

Выходное сопротивление датчика                                 0,5 Ом

Выдерживает вибрационные нагрузки                               10-35 Гц

Максимальное число срабатываний (раз)                     10000000

Диапазон рабочих температур                                            от-40 до+50

Относительная влажность воздуха при температуре окружающей среды                                                                                                        35С - 98%.

Оповещатель охранно-пожарный светозвуковой «Маяк 12К»

Предназначен для выдачи световых и звуковых сигналов на объектах, оснащенных охранно-пожарной сигнализацией.

Технические характеристики

Уровень громкости звукового сигнала оповещения не менее     100 дБ.

Напряжение питания постоянного тока                              12±1,2 В

Ток потребления светового оповещателя      не более            20мА

звукового оповещателя не более                                         20мА

Номинальное время непрерывной работы оповещателя в режиме "Тревога"                                                                                   не ограничено

Габариты, мм.                                                                 140*90*20

Масса, кг. Не более                                                              0,25

Оповещатель «Молния-12» Табло «ВЫХОД»

Оповещатель световой "Молния-12" предназначен для обозначения эвакуационных путейm эвакуации в помещениях различного назначения. Световой блок оповещателя выполнен на светодиодах и не требует текущего обслуживания.

Технические характеристики.

Напряжение питания постоянного тока, В.                                        12

Потребляемый ток от источника постоянного тока, не более, мА   40

Рекомендуемые эксплуатационные режимы:

• рабочая температура, ОС                                            от-40 до +50

• относительная влажность при + 25 ОС,      %                      90

• атмосферное давление, мм. рт. ст.                                    600…800

Габаритные размеры, мм                                               300х100х21

Масса, кг                                                                          0,3

ИПР-55М

Извещатель пожарный ручной «ИПР-55М» представляет собой электронное устройство, предназначенное для ручного включения сигнала тревоги в системах пожарной и охранно-пожарной сигнализации.

Технические характеристики

Тип извещателя           2-х проводный (НР)

Световая индикация                         ″Дежурный режим″; ″Пожар″

Напряжение питания, B:

по шлейфу сигнализации            9…30

Ток потребления, мА:

в дежурном режиме не более                                                    0.025

в режиме «ПОЖАР»                                                            20

Максимальное коммутируемое напряжение, не более, В        30

Максимальный коммутируемый ток, не более, мА                 0.05

Габаритные размеры, мм                                               76х77х34

Степень защиты                                                                         IP41

Диапазон рабочих температур, °С                                -30…+55

Масса, не более, кг                                                               0.065

Считыватель Touch Memory

Предназначен для использования в системах контроля доступа охранной сигнализации с целью обеспечения контакта электронных ключей-идентификаторов типа Dallas DS1990A. Монтажная площадка под "Touch Memory", черная, двухцветный светодиод.

Технические характеристики

Рабочая температура °C                                                      -30...+50

Напряжение питания, В                                                       5DC

Габаритные размеры, мм                                               82x42x10
