Полученный расход перекачки нефти сравнивают с интервалом значений грузопотока, принятым для магистральных нефтепроводов в табл. П.2 (Приложение).
2.4. Размещение запорной арматуры на нефтепроводах
На трубопроводах надлежит предусматривать установку запорной арматуры на расстоянии, определяемом расчетом, но не более 30 км.
Установку запорной арматуры необходимо предусматривать:
- на обоих берегах водных преград при их пересечении трубопроводом;
- на одном или обоих концах участков нефтепроводов, проходящих на отметках выше городов и других населенных пунктов и промышленных предприятий, на расстоянии, устанавливаемом проектом в зависимости от рельефа местности;
- на нефтепроводах при пересечении водных преград в одну нитку - место размещения запорной арматуры в этом случае принимается в зависимости от рельефа земной поверхности, примыкающей к переходу, и необходимости предотвращения поступления транспортируемого продукта в водоем;
- на обоих берегах болот III типа протяженностью свыше 500 м.
Запорная арматура, устанавливаемая в местах перехода через реки или прохождения их на отметках выше населенных пунктов и промышленных предприятий на расстоянии менее 700 м, должна быть оборудована устройствами, обеспечивающими дистанционное управление.
Линейная запорная арматура нефтепроводов на переходах через водные преграды должна быть оснащена автоматикой аварийного закрытия.
На участках, примыкающих к подводным переходам, необходимо предусматривать устройства, исключающие скопление газа или воздуха в трубопроводах в местах их перехода через водные преграды.
Пример размещения запорной арматуры на нефтепроводе приведен на рис. 4.

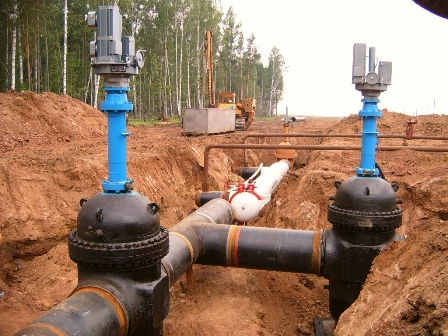

Рис. 4. Монтаж шиберных задвижек DN 1000 мм PN 8,0 МПа
Библиографический список
Коннова Г. В Оборудование транспорта и хранения нефти и газа/ Г. В Коннова // Учеб. пособие для вузов. 2‑е изд. Ростов н/Д.: Феникс. - 2007. - 128 с.
Лурье М.В.Задачник по трубопроводному транспорту нефти, нефтепродуктов и газа/ М.В. Лурье // М.: Центр «ЛитНефтегаз». - 2004. - 352 с.
Лутошкин Г. С. Сборник задач по сбору и подготовке нефти, газа и воды на промыслах / Г. С.Лутошкин , И. И. Дунюшкин //Учебное пособие для вузов. 3‑е изд., стереотипное. М.: ООО ИД «Альянс». - 2007. -135 с.
Трубопроводный транспорт нефти / Г. Г. Васильев, Г. Е. Коробков, А. А. Коршак и др.; Под редакцией С. М. Вайнштока: Учеб. для вузов: в 2 т. М.: ООО «Недра-Бизнесцентр». – 2002. - 407 с.
Алиев Р. А. Трубопроводный транспорт нефти и газа: Учеб. для вузов / Р. А. Алиев, В. Д. Белоусов, А. Г. Немудров и др. 2‑е изд., перераб. и доп. М.: Недра. - 1988. - 368 с.
СНиП 2.05.06-85*. Магистральные трубопроводы / Госстрой России. – М.: ГУП ЦПП. - 1998. – 60 с.
РД 153-39.4-113-01. Нормы технологического проектирования магистральных нефтепроводов/ Министерство энергетики Российской Федерации. – М: Росстандарт. – 2002. – 153 с.
Оглавление
Введение 4
Общие указания 4
1. Общие сведения 5
1.1. Сведения о нефтепроводах 5
1.2. Физико-химические свойства нефтей, влияющие на технологию их транспорта 6
1.3. Трасса нефтепровода и ее профиль 7
1.4. Гидравлический уклон 9
1.5. Определение числа нефтеперекачивающих станций 12
2. Последовательность выполнения технологического расчета магистрального нефтепровода 12
2.1. Определение параметров перекачки 13
2.2. Вычисление напоров в заданных сечениях нефтепровода 15
2.3. Определение оптимальных параметров перекачки 15
2.4. Размещение запорной арматуры на нефтепроводах 16
17
Библиографический список 18
Приложение 20
Сортамент стальных труб большого диаметра 20
Параметры магистральных нефтепроводов 22
Приложение
Таблица П.1
Сортамент стальных труб большого диаметра
Завод-изготовитель и технические условия на трубы |
Состояние поставки металла труб* |
Марка стали |
Наружный диаметр, D, мм |
Толщина стенки δ, мм |
Грузопоток, млн. т/год |
Рабочее давление, МПа |
Челябинский трубопрокатный завод (ОАО «ЧТПЗ») ТУ 14-3-109-93 |
нл |
14Г2САФ |
1220 |
11; 11,5; 13; 15 |
41…78 |
5,1…5,5 |
1020 |
9,5; 10; 11; 12,5; 14 |
23…50 |
5,3…5,9 |
|||
гпнт |
14Г2САФ |
1220 |
12; 12,5; 14,5; 15,2 |
41…78 |
5,1…5,5 |
|
1020 |
10; 11; 12; 14 |
23…50 |
5,3…5,9 |
|||
гкл |
17Г1С |
820 |
8,5; 9; 10; 10,5; 11; 12 |
15…27 |
5,5…5,9 |
|
720 |
7,5; 8; 8,5; 9; 10; 11; 12 |
11…19 |
5,6…6,1 |
|||
529 |
6; 6,5; 7; 7,5; 8; 9 |
4…9 |
5,3…6,1 |
|||
Волжский трубный завод (ОАО «ВТЗ») ТУ 14-3-272-93 |
сштргкс |
17Г2СФ |
1220 |
12 |
41…78 |
5,1…5,5 |
1020 |
10; 10,5 |
23…50 |
5,3…5,9 |
|||
820 |
8; 9,5; 10; 11; 11,5 |
15…27 |
5,5…5,9 |
|||
720 |
7; 8,5; 9,5; 10; 11,5 |
11…19 |
5,6…6,1 |
|||
529 |
5,5; 6; 6,5; 7; 7,5; 8,5 |
4…9 |
5,3…6,1 |
|||
сштргкс |
17Г1С |
1220 |
12,5 |
41…78 |
5,1…5,5 |
|
1020 |
10,5 |
23…50 |
5,3…5,9 |
|||
820 |
8,5; 10; 11,5; 12 |
15…27 |
5,5…5,9 |
|||
720 |
7,5; 8,5; 9; 10; 10,5; 12 |
11…19 |
5,6…6,1 |
|||
630 |
7; 7,5; 8; 9;10; 11; 12 |
7…13 |
5,1…5,5 |
|||
529 |
6; 6,5; 7; 7,5; 8; 9 |
4…9 |
5,3…6,1 |
|||
Новомосковский трубный завод (ООО «НмТЗ») ТУ 14-3-109-93 |
нл |
16Г2САФ |
1020 |
9; 10; 10,5; 12 |
23…50 |
5,3…5,9 |
гпнт |
14Г2САФ |
1020 |
9,5; 10; 11; 12,5 |
23…50 |
5,3…5,9 |
|
17Г1С |
1020 |
10; 11; 12; 14 |
23…50 |
5,3…5,9 |
||
Харцызский трубный завод (ОАО «ХТЗ») ТУ 14-3-109-93 |
гпнт |
14ХГС |
1020 |
10,5; 11; 12,5 |
23…50 |
5,3…5,9 |
720 |
7,5; 8; 9; 10,5; 11 |
11…19 |
5,6…6,1 |
|||
529 |
7,5; 8; 9 |
4…9 |
5,3…6,1 |
|||
14Г2САФ |
1020 |
10; 11,5 |
23…50 |
5,3…5,9 |
||
ОАО «Азовмаш» ТУ 14-3-138-93 |
сшгкс |
15ГСТЮ |
1020 |
10,6 |
23…50 |
5,3…5,9 |
гпнт |
10Г2С1 |
529 |
7; 8; 9 |
4…9 |
5,3…6,1 |
|
426 |
6; 7; 8; 9 |
3,2…4,4 |
5,4…6,4 |
Примечание. В таблице использованы следующие обозначения состояния поставки металла труб:
гкл – горячекатаный лист;
гпнт – горячеправленные нормализованные трубы;
нл – нормализованный лист;
сшгкс – спирально-шовные из горячекатаной стали;
сштргкс – спирально-шовные трубы из рулонной горячекатаной стали.
Таблица П.2
Параметры магистральных нефтепроводов
Производительность, млн. т/год |
Диаметр (наружный), мм |
Рабочее давление |
|
МПа |
кгс/см2 |
||
0,7 – 1,2 1,1 – 1,8 1,6 – 2,4 2,2 – 3,4 3,2 – 4,4 4 – 9 7 – 13 11 – 19 15 – 27 23 – 50 41 – 78 |
219 273 325 377 426 530 630 720 820 1020 1220 |
8,8 – 9,8 7,4 – 8,3 6,6 – 7,4 5,4 – 6,4 5,4 – 6,4 5,3 – 6,1 5,1 – 5,5 5,6 – 6,1 5,5 – 5,9 5,3 – 5,9 5,1 – 5,5 |
90 – 100 75 – 85 67 – 75 55 – 65 55 – 65 54 – 62 52 – 56 58 – 62 56 – 60 54 – 60 52 - 56 |
