Описание конкретной местности, представленной учебной топографической картой

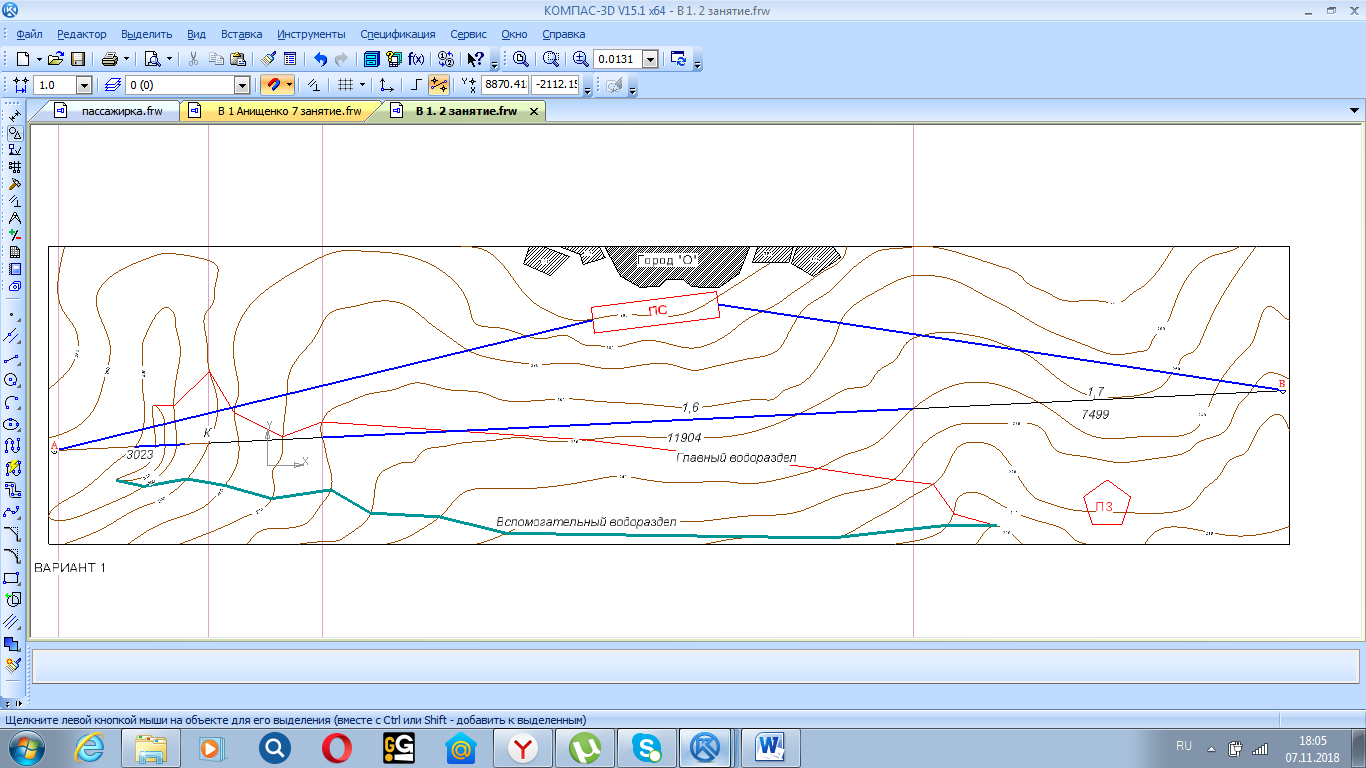

Конкретный район проектирования представлен учебной топографической картой масштаба 1:50000, сечение горизонталей через 10 м.

Соединив точки А и Б получаем кратчайшую прямую АБ, по которой проводим примерное оценивание категории сложности рельефа.

1. Максимальная косогорность наблюдается в начале прямой и равняется 1 : 19, что гораздо положе, чем 1 : 5, следовательно, по этому параметру рельеф – легкий, I категории сложности.

2. На прямой АВ могут быть выделены три участка с примерно однообразным уклоном местности:

• первый участок: т. А – т. Э (урез реки Кема), длина участка равна 3,023 км;

• второй участок: т. Э – т. Ц (на местном водоразделе), длина – 11,904 км;

• третий участок: т. К – т. В, длина участка равна – 7,499 км.

Второй и третий участки примерно равны по длине и превосходят по длине первый участок, поэтому на этих двух участках (как на преобладающих по протяженности) и определяем средний естественный уклон местности:

• на втором участке i_ест(ср) = (260-240)/11,904= 1,6 ‰;

• на третьем участке i_ест(ср) = (240-227)/7,499= 1,7 ‰ .

Более крутой уклон – на третьем участке, его сравниваем с табличным значением /таблица 1/ и видим, что 1,7‰ < 6,0 ‰, следовательно, по второму параметру - рельеф 1 категории сложности.

3. Определяем максимальное суммарное колебание отметок в пределах одного километра, м/км. Этот параметр больше там, где горизонтали идут близко друг к другу (но уже не вдоль трассы, как это было в первом параметре, и характеризовало поперечный уклон местности – ее косогорность, а поперек трассы), то есть там, где количество горизонталей – максимально. Этот участок находится в начале участка AK , недалеко от т К и величина колебания отметок равна 34.2 м/км, что также соответствует 1 категории. Поэтому по третьему параметру - рельеф 1 категории сложности

Пересеченная местность, категория сложности рельефа – 1

Основной водораздел в районе проектирования

Водораздел ровный, склоны пологие (восточные склоны более изрезаны логами, чем западные). Простирание водораздела – с запада (более высокие отметки) на восток. Максимальная отметка на западе – 310 м.
