Материал: Основы функционирования циклических пневмосистем. Информационная подсистема (96

Распределитель переключается в положение, при котором выдвигается шток пневмоцилиндра 1.0. После того как шток пневмоцилиндра полностью выдвинется, сжатый воздух будет продолжать поступать в рабочую полость пневмоцилиндра, и давление в полости будет расти. Это давление, значение которого контролируется по показанию манометра 1.04, поступает в канал управления клапана последовательности давлений 1.3. Как только это значение достигнет заданного уровня (в нашем случае – 1,2 бар), на выходе клапана 1.3 появится сигнал. Этот сигнал поступает в канал управления 14 управляющего распределителя 1.1. Распределитель переключается в положение, при котором шток пневмоцилиндра втягивается. Шток остается в этом положении в ожидании следующего нажатия кнопки.

4. ПРОЧИЕ УСТРОЙСТВА

Для контроля текущего состояния пневматической САУ нередко используют индикаторы давления. Эти устройства дают информацию о наличии или отсутствии давления воздуха в месте их установки. Конструктивно они представляют собой, как правило, миниатюрный пневмоцилиндр одностороннего действия с окрашенным штоком. Этот шток при подаче давления либо выходит за габариты индикатора (рис. 13, а), либо оказывается под прозрачным колпачком (рис. 13, б).

К элементам информационной подсистемы можно также отне-

сти счетчик импульсов без выходного сигнала (рис. 14). Это уст-

ройство предназначено для визуализации информации о количестве поступивших на его вход сигналов. С поступлением каждого очередного сигнала на его вход цифра на табло увеличивается на единицу. Обнуление счетчика производится вручную.

Рис. 13. Индикаторы давления

16

Рис. 14. Счетчик импульсов без выходного сигнала

В приложении приведены условно-графические обозначения описанных элементов информационной подсистемы.

17

Приложение

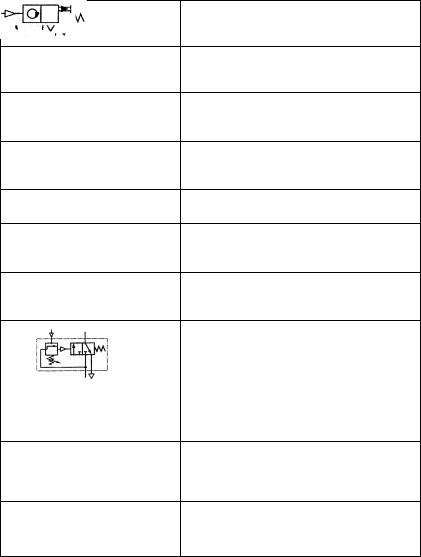

Условные графические обозначения элементов информационной подсистемы

Пневматический путевой выключатель

Пневматический путевой выключатель с ломающимся рычагом

Струйный датчик с кольцевым соплом

Струйный датчик барьерного типа

Струйный датчик со встречным соударением струй

Однокаскадный усилитель давления

Двухкаскадный усилитель давления

Клапан последовательности Вариант 1

Вариант 2

Индикатор давления

Счетчик импульсов без выходного сигнала

18

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1.Гаврюшина О.С., Ефремова К.Д. Основы функционирования циклических пневмосистем. Энергообеспечивающая подсистема. М.: Изд-во МГТУ им. Н.Э. Баумана, 2000.

2.Гаврюшина О.С., Ефремова К.Д., Наземцев А.С. Основы проекти-

рования циклических пневмосистем. М.: Изд-во МГТУ им. Н.Э.Баумана, 1997.

3.Гаврюшина О.С., Ефремова К.Д., Наземцев А.С. Основы функцио-

нирования циклических пневмосистем. Направляющая и регулирующая подсистема. М.: Изд-во МГТУ им. Н.Э. Баумана, 2005.

4.Гаврюшина О.С., Ефремова К.Д., Наземцев А.С. Основы функцио-

нирования циклических пневмосистем. Исполнительная подсистема. М.: Изд-во МГТУ им. Н.Э. Баумана, 2004.

5.Кудрявцев А.И.. Пятидверный А.П., Рагулин Е.А. Монтаж, наладка

иэксплуатация пневматических приводов и устройств. М.: Машиностроение, 1990.

6.Наземцев А.С. Пневматические приводы и средства автоматизации.

М.: ФОРУМ, 2004.
