21. Необходимость применения блокировки при качаниях (бк) и блокировки при неисправности цепей напряжения (бнн) в дистанционных защитах. Принципы выполнения бк и бнн.

БЛОКИРОВКИ ПРИ КАЧАНИЯХ

Блокировки при качаниях (БК) предназначены для предотвращения ложных и излишних срабатываний защиты. Алгоритмы их должны учитывать следующие требования: запрещать защите срабатывать при качаниях без КЗ и при внешних КЗ (если там работают свои защиты); при КЗ на защищаемом участке должна быть обеспечена возможность срабатывания защиты как при ее отсутствии, так и при возникновении качаний.

Блокировки при качаниях должны различать режимы КЗ и без качаний:

- возникновение КЗ в системе характеризуется появлением (хотя бы кратковременным) несимметрии, качания же являются симметричным режимом;

- при возникновении КЗ и при качаниях скорость изменения действующих значений электрических величин различна: малые промежутки времени приращения электрических величин при КЗ значительно больше, чем при качаниях.

В измерительном органе БК реализуется алгоритм, основанный на одном из этих признаков. По типу измерительных органов принято различать две группы блокировок.

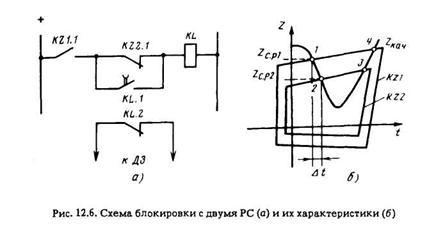

При появлении качаний сопротивление на зажимах пусковых реле 1, 2 (в первый момент нарушения устойчивости) начинает плавно снижаться [см. Zкач = f(t) на рис.12.6, б]. Первым срабатывает более чувствительное реле KZ1, а затем, через небольшой интервал времени Δt, придет в действие KZ2, когда Zp = Zкач снизится до точки 2. Сработав, реле KZ1 мгновенно через еще замкнутый контактKZ2 замкнет цепь обмотки реле KL. Последнее придет в действие и разомкнет своим верхним контактом KL.2 оперативную цепь защиты, блокируя ее действие, а через нижний контакт обеспечит самоудержание (в сработанном состоянии) до тех пор, пока KZ1 не вернется в исходное состояние (что произойдет, когда Zкач начнет увеличиваться и пройдет точку 4 своей характеристики).

БЛОКИРОВКИ ПРИ НЕИСПРАВНОСТЯХ ЦЕПЕЙ НАПРЯЖЕНИЯ

В цепях измерительных ТН возможны неисправности, при которых исчезает напряжение, подводимое к защите: обрывы цепей, их замыкание, срабатывание автоматов или перегорание предохранителей, ошибки персонала.

При неисправностях могут отказывать одни ИО и ложно срабатывать другие. Для обнаружения этих неисправностей используются блокировки при неисправностях в цепях напряжения (БН).

При обнаружении неисправности БН либо выводит защиту из действия (если она может ложно сработать на отключение), либо действует на сигнал. К БН предъявляются требования: срабатывать при любой неисправности во вторичных цепяхTV, не срабатывать при КЗ в первичных цепях, обладать быстродействием (большим, чем защита), если требуется выводить защиту

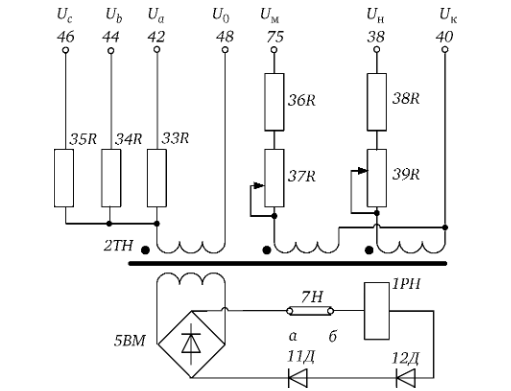

Принцип ее действия основан на сравнении векторных сумм напряжений цепей,соедененных по схеме звезды и по схеме разомкнутого треугольника.

Если происходит обрыв в цепях напряжения нарушается баланс магнитных потоков в сердечнике трансформатора 2ТН и в его вторичной обмотке появляется напряжение,что вызывает срабатывание реле 1РН. Реле 1РН может блокировать работу дистанционного органа или вдавать сигнал о неисправности цепей напряжения в зависимости от данного режима работы.

22. Защиты от замыканий на землю в сетях с большими токами замыкания на землю.

Электрические сети напряжением 110 кВ и выше, как правило, выполняются с глухим заземлением нулевых точек трансформаторов. Такие сети являются сетями с большими токами замыкания на землю, так как в них к.з. на землю сопровождаются прохождением больших токов к.з., которые значительно превышают токи нагрузки и приводят к значительным разрушениям электрооборудования и понижению напряжения.

Для защиты линий от к.з. на землю (однофазных и двухфазных) применяются специальные защиты, реагирующие на ток и напряжение нулевой последовательности. Необходимость установки на линиях специальной защиты нулевой последовательности вызвана тем, что однофазные к.з. на линиях являются преобладающими.

Защиты нулевой последовательности выполняются в виде МТЗ и ТО.

  1. Напомним основные положения из метода симметричных составляющих, касающихся токов и напряжений нулевой последовательности, возникающих в сети при к.з. на землю.

Сущность этого метода состоит в том, что любая 3-х фазная несимметричная система векторов токов или напряжений может быть заменена суммой 3-х симметричных систем:

Векторные диаграммы систем симметричных составляющих представлены на рис.4-1.

Рис.4-1. Векторные диаграммы систем симметричных составляющих:

а) прямой последовательности; б) обратной последовательности;

в) нулевой последовательности.

Из рис. 4-1 видно, что:

  • Векторы прямой последовательности вращаются против часовой стрелки, следуют друг за другом в чередовании А-В-С;

  • Вектора обратной последовательности вращаются в чередовании А-С-В;

  • Векторы нулевой последовательности совпадают по фазе и по направлению.

В нормальном симметричном режиме, а также при симметричном 3-х фазном к.з. полные токи и напряжения равны току и напряжению прямой последовательности, составляющие обратной и нулевой последовательности равны нулю.

Составляющие обратной последовательности возникают в сети при любой несимметрии: 1 фазные к.з., 2-х фазные к.з., обрыв фазы, несимметричная нагрузка.

Из теории симметричных составляющих при замыканиях на землю необходимо выделить следующие положения:

  1. Составляющие нулевой последовательности появляются только при к.з. на землю (однофазных и 2-х фазных), а также при обрыве одной или двух фаз. При междуфазных к.з. без земли (3-х и 2-х фазных) токи и напряжения нулевой последовательности отсутствуют.

Например, при к.з. на фазе А токи в месте повреждения равны:

;

и т.к.

то

(4-1)

Напряжение повреждённой фазы в месте к.з. , т.к. эта фаза связана с землёй, поэтому напряжение нулевой последовательности:

23. Защиты от замыканий на землю в сетях с малыми токами замыкания на землю.

Электрические сети напряжением 3-35 кВ работают с изолированной нейтралью или с нейтралью заземленной через дугогасящую катушку (ДГК). В таких сетях замыкание на землю одной фазы не вызывает к.з. и не сопровождается появлением больших токов и снижением междуфазных напряжений.

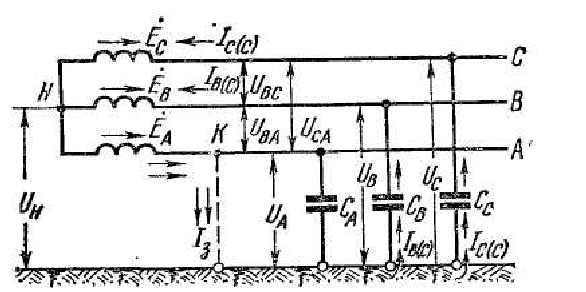

На рис. 4-7 приведена схема сети с изолированной нейтралью при

замыкании на землю фазы А.

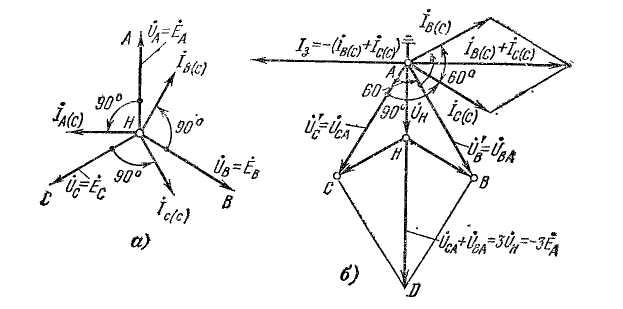

В нормальных условиях (отсутствует замыкание на землю) фазные

напряжения практически равны фазным э.д.с источника питания, т.к.

нагрузка отключена:

При этом векторы фазных напряжений образуют симметричную

звезду, их сумма равна нулю, а напряжение нейтрали отсутствует.

Под действием фазных напряжений через ёмкости фаз относительно

земли СА, СВ, СС проходят токи, опережающие напряжение на 900. При

этом:

Сумма ёмкостных токов, проходящих по фазам в нормальном режиме

также равна нулю (ток замыкания на землю I0 отсутстует.

При замыканиях на землю одной фазы (например фазы А), напряжение относительно земли этой фазы снижается до нуля по отношению к земле (между точками К и Н становится равным по величине

и противоположным по направлению э.д.с. поврежденной фазы.

Фазные напряжения неповрежденных фаз (между проводом В и точкой К повышаются до величины междуфазных напряжений:

Поскольку , то IA = 0. В 2-х других фазах под действием

напряжений появляются токи, опережающие на 900 напряжения:

При однофазном к.з. ток нулевой последовательности в месте

повреждения равен 1/3 тока к.з. в той же точке и совпадает с ним по фазе, а напряжение нулевой последовательности равно 1/3 геометрической суммы напряжений неповрежденных фаз.

Таким образом, в месте к.з. на землю проходит ток равный сумме

токов нулевой последовательности I0 всех трёх фаз, который и является

действительным током повреждения IK=3I0. Причем появление токов нулевой последовательности возможно только в сети, где имеются трансформаторы с заземлёнными нейтралями.

2. Если трансформатор имеет соединение обмоток Υ/Δ, то замыкание

на землю на стороне треугольника не вызывает токов нулевой

последовательности на стороне звезды.

3. Если сети различных напряжений связаны трансформатором,

имеющим схему соединения Υ/Υ, с заземлёнными нулевыми точками

обеих обмоток, то замыкание на землю в сети одной звезды вызывает

появление токов нулевой последовательности в сети второй звезды.

4. При наличии автотрансформаторов, связывающих сети двух

напряжений, замыкание на землю в сети одного напряжения вызывает

появление токов нулевой последовательности в сети другого напряжения.

Для исключения действия защиты нулевой последовательности от токов небаланса из-за имеющих место погрешностей ТТ от намагничивающих токов, величину тока срабатывания пусковых токовых реле защиты необходимо выбирать больше тока небаланса.

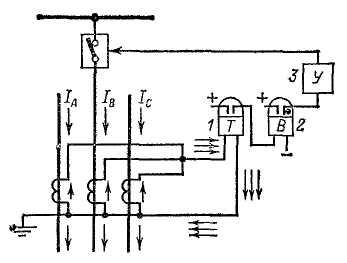

МТЗ нулевой последовательности представлена на рис. 4-3.

Рис.4-3. Схема МТЗ нулевой последовательности.

Токовое реле 1 включается на фильтр токов нулевой последовательности или в нулевой провод трансформаторов тока, соединенных по схеме полной звезды.

Реле времени 2 создаёт выдержку времени, необходимую по условию селективности.

При междуфазных к.з. без земли, а также при симметричной нагрузке защита не действует, поскольку в этих режимах сумма токов и ток I0 отсутствует.

МТЗ нулевой последовательности имеет важное преимущество по сравнению с обычной МТЗ, так как не реагирует на нагрузку и поэтому имеет высокую чувствительность.

Наиболее полноценной защитой от к.з. на землю является 3-х

ступенчатая токовая защита нулевой последовательности, состоящая

из мгновенной ТО (1 ступень), ТО с выдержкой времени (2 ступень) и МТЗ нулевой последовательности (3 ступень).
