4. Линейный и нелинейный, стационарный и переходной режим работы усилителя. Режим класса А

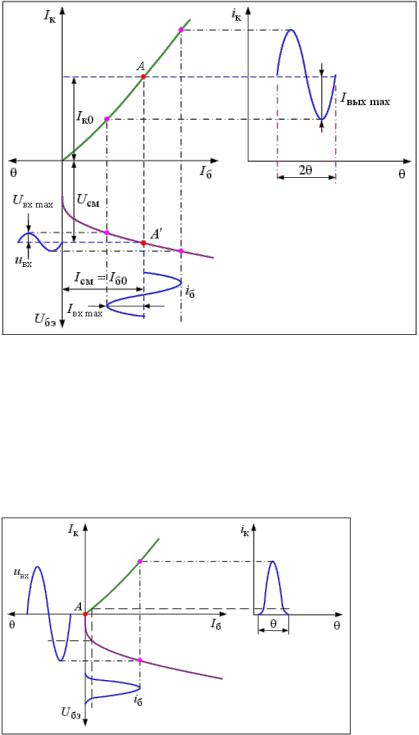

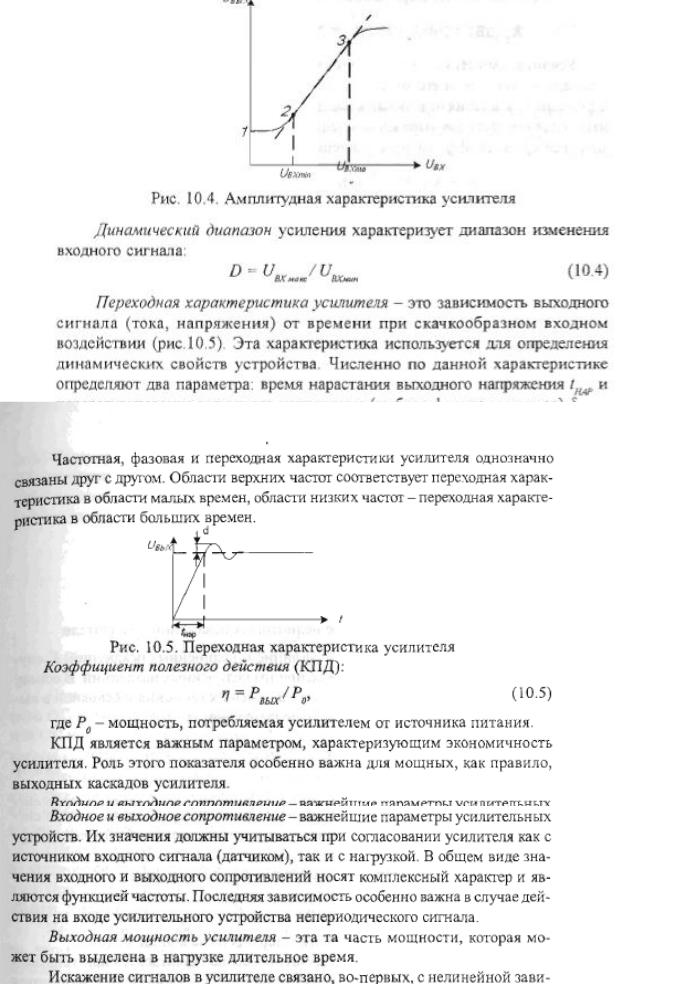

Этот режим характеризуется тем, что начальная рабочая точка, определяемая смещением, находится в середине линейного участка входной характеристики, а, следовательно, и переходной. Амплитуда входного сигнала здесь такова,

что суммарное значение не имеет отрицательных значений, а поэтому базовый ток , а следовательно и коллекторный ток нигде не снижаются до нуля (рис. 3.31). Ток в выходной цепи протекает в течение всего периода, а угол отсечки равен . Транзистор работает в активном режиме на близких к линейным участках характеристик, поэтому искажения усиливаемого сигнала здесь минимальны. Однако из-за большого значения начального коллекторного тока КПД такого усилителя низкий (теоретически не более 25 %, а реальные значения и того ниже), поэтому такой режим применяют в маломощных каскадах предварительного усиления.

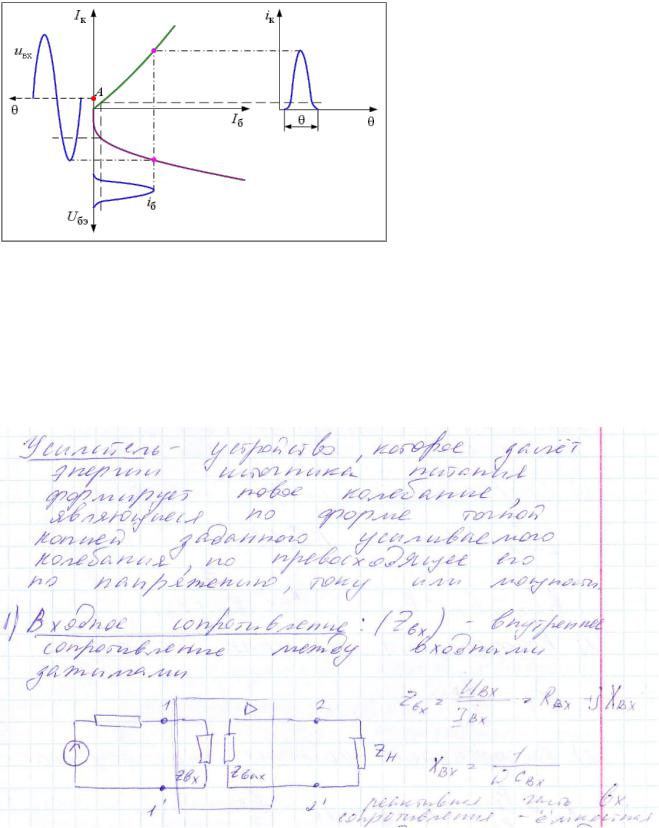

Режим класса В Этот режим характеризуется тем, что начальная рабочая точка находится в начале переходной характеристики (рис.

3.32). Ток нагрузки протекает по коллекторной цепи транзистора только в течение одного полупериода входного сигнала, а в течение второго полупериода транзистор закрыт, так как его рабочая точка будет находится в зоне отсечки. КПД усилителя в режиме класса В значительно выше (до 70 %), чем режиме класса А, так как начальный коллекторный ток здесь значительно меньше. Для того, чтобы усилить входной сигнал в течение обоих полупериодов, используют двухтактные схемы усилителей, когда в течение одного полупериода работает один транзистор, а в течение другого полупериода – второй транзистор в этом же режиме. Режим класса В обычно используют в мощных усилителях. Однако у усилителей класса В есть и существенный недостаток – большой уровень нелинейных искажений, вызванных повышенной нелинейностью усиления транзистора, когда он находится вблизи режима отсечки.

Для того чтобы усилить входной сигнал в течение обоих полупериодов, используют двухтактные схемы усилителей, когда в течение одного полупериода работает один транзистор, а в течение другого полупериода - второй транзистор в этом же режиме.

Режим класса В обычно используют преимущественно в мощных двухтактных усилителях, однако в чистом виде его применяют редко. Чаще в качестве рабочего режима используют промежуточный режим класса AB.

Режим класса AB

Режиму усиления класса АВ соответствует режим работы усилительного каскада, при котором ток в выходной цепи протекает больше половины периода изменения напряжения входного сигнала.

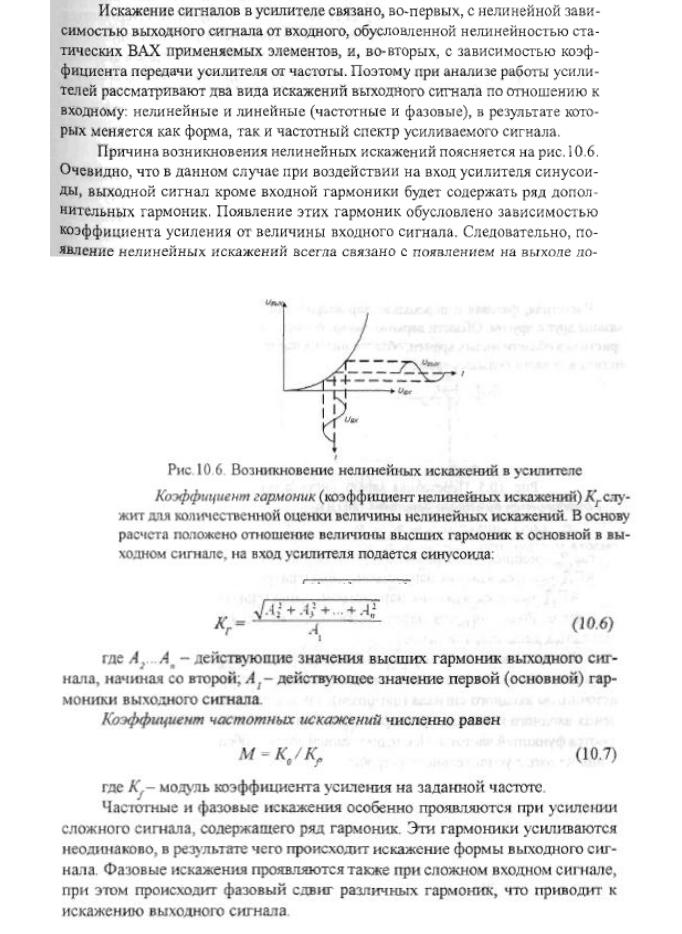

Этот режим используется для уменьшения нелинейных искажений усиливаемого сигнала, которые возникают из-за нелинейности начальных участков входных вольт-амперных характеристик транзисторов (рис. 3.34).

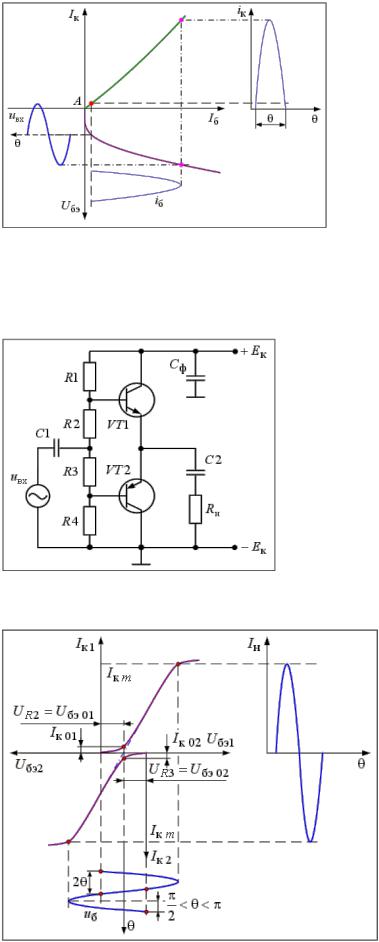

При отсутствии входного сигнала в режиме покоя транзистор немного приоткрыт и через него протекает ток, составляющий от максимального тока при заданном входном сигнале. Угол отсечки в этом случае составляет . При работе двухтактных усилительных каскадов в режиме класса АВ происходит перекрытие положительной и отрицательной полуволн тока плеч двухтактного каскада, что приводит к компенсации нелинейных искажений, возникающих за счет нелинейности начальных участков вольт-амперных характеристик транзистора. Схема двухтактного усилительного каскада, работающего в классе AB, приведена на рис.

Коллекторные токи покоя и задаются напряжением смещения, подаваемым на базы транзисторов с сопротивлений и , и составляют незначительную часть максимального тока в нагрузке. вследствие этого результирующая характеристика управления двухтактной схемы класса AB принимает линейный вид (штрихпунктирная линия на рис. 3.36).

КПД каскадов при таком классе усиления выше, чем для класса А, но меньше, чем в классе В, за счет наличия малого коллекторного тока .

Режим класса С В режиме класса С рабочая точка А располагается выше начальной точки характеристики передачи по току (рис. 3.37).

Здесь ток коллекторной цепи протекает в течение времени, которое меньше половины периода входного сигнала, поэтому угол отсечки . Поскольку больше половины рабочего времени транзистор закрыт (коллекторный ток равен нулю), мощность, потребляемая от источника питания, снижается, так что КПД каскада приближается к 100 %.

Из-за больших нелинейных искажений режим класса С не используется в усилителях звуковой частоты, этот режим нашел применение в мощных резонансных усилителях (например, радиопередатчиках).

Выводы:

КПД усилительного каскада определяется режимом работы транзистора и связан с углом отсечки.

Различают режимы работы транзистора с отсечкой выходного тока (AB, B, C, D) и без отсечки (A), когда выходной ток протекает в течение всего периода входного сигнала.

Усилительный каскад, работающий с отсечкой выходного тока, имеет наибольший КПД.
