Курсовая работа (т): Параметрический синтез антенны базовой станции по заданным требованиям к диаграмме направленности

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

.        Комаров М.Ю. Контрольно-измерительное оборудование для монтажа и эксплуатации волоконно-оптических линий связи // Метрология. - 2008 - № 1.

.        Иванов А.Б. Волоконная оптика: Компоненты, системы передачи, измерения. - М.: Компания Сайрус Системс, 2011.

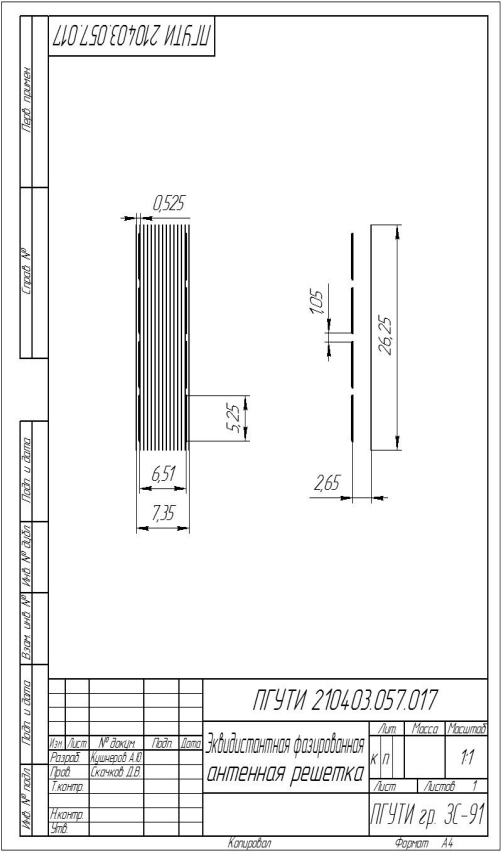

8.      Чертеж габаритный синтезированной антенны


9.      Диаграмма направленности синтезированной антенны

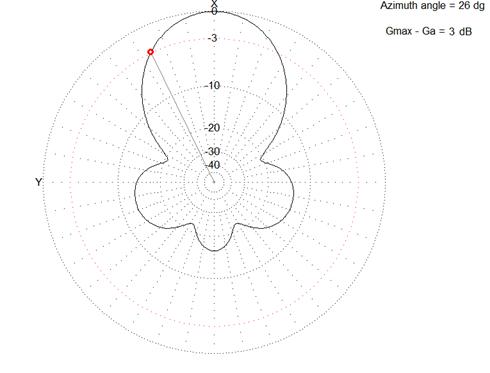

Рисунок 9. Диаграмма направленности в горизонтальной плоскости.

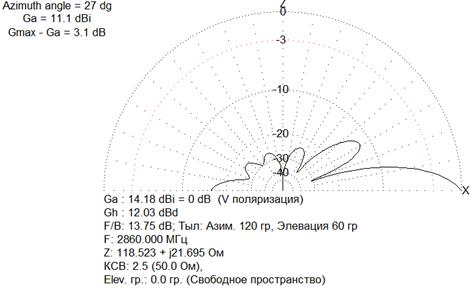

Рисунок 10. Диаграмма направленности в вертикальной плоскости.

Чтобы измерить ширину главного лепестка ДН в вертикальной плоскости, а также угол наклона главного лепестка, произведём вращение антенны относительно оси У.

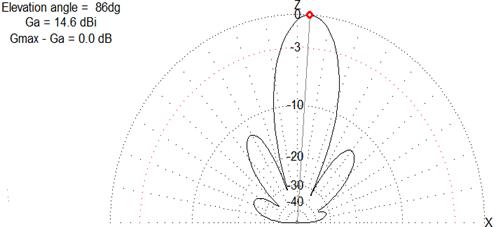

Рисунок 11. Угол наклона главного лепестка в вертикальной плоскости.



Данный угол наклона соответствует требованиям индивидуального задания.

Рисунок 12. Ширина главного лепестка ДН в вертикальной плоскости.



Полученная ширина главного лепестка ДН в вертикальной плоскости также соответствует требованиям индивидуального задания.
