Данный метод определения плотности, относительной плотности (удельного веса) или плотности в градусах API с помощью стеклянного ареометра распространяется на сырую нефть, нефтепродукты, смеси нефтей и жидкие нефтяные продукты с давлением насыщенных паров по Рейду (ГОСТ 1756) 179 кПа или менее.
Аппаратура, материалы и реактивы:
ареометры стеклянные, градуированные в единицах плотности, относительной плотности (удельный вес) или плотности в градусах
API, ареометры для нефти по ГОСТ 18481;
термометры стеклянные для испытаний нефтепродуктов типа ТИН-5
по ГОСТ 400 (при использовании ареометров АН) или термометры ртутные стеклянные лабораторные типа ТЛ-4 № 2 и 3. Термометры должны быть калиброваны на полное погружение;
цилиндр для ареометра из прозрачного стекла, пластмассы или металла. Для облегчения переливания цилиндр может иметь на ободке носик. Высота цилиндра должна быть такой, чтобы расстояние от дна цилиндра до ареометра было не менее 25 мм. Пластмассы, применяемые для изготовления цилиндров для ареометров, должны быть стойкими к обесцвечиванию и воздействию образцов нефтепродуктов и не должны мутнеть после продолжительного воздействия солнечного света или воздействия образцов нефтепродуктов;
термостат или водяная баня для поддержания температуры с погрешностью не более 0,2°С.
Подготовка к испытанию. Отбор проб производится по ГОСТ Р
51069-97. В зависимости от свойств испытуемого продукта пробу доводят до температуры испытания, указанной в таблице 3. В случаях, не
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
14
предусмотренных таблицей, пробу испытуемого продукта выдерживают при температуре окружающей среды до достижения этой температуры.
Таблица 3 – Условия и температуры испытания
Тип образца |
|
Температура начала |
Другие |
Температура |
||||||
|
|
|
кипения |
|
лимитируемые |
испытания |
|
|||
|
|
|
|
|
параметры |
|
|
|
|
|
Высоколетучий |
|
|
- |
|
Давление |
паров по |
Не выше 2°С (35°F) |
|||
|
|
|
|
|
Рейду ниже 179 кПа |
в |
|
исходном |
||
|
|
|
|
|
|
|
закрытом |
|
|
|
|
|
|
|
|
|
|
контейнере |
|
||
Умеренно летучий |
|
Не |
выше |
120°С |
|
- |
Не |
выше |
18°С |
|
|
|
(250°F) |
|
|
|
(65°F) |
в |
исходном |
||
|
|
|
|
|
|
|
закрытом |
|
|
|
|
|
|
|
|
|
|
контейнере |
|
||
Умеренно летучий и |
Не |
выше |
120°С |
Вязкость |
слишком |
Минимальная |
|
|||
вязкий |
|
(250°F) |
|
высокая |
при |
температура, |
при |
|||
|
|
|
|
|
температуре 18°С |
которой |
образец |
|||
|
|
|
|
|
(65°F) |
|
становится |
|
||
|
|
|
|
|
|
|
достаточно текучим |
|||
Нелетучий |
|
Свыше 120°С |
|
|
- |
От −18 до +90°С (от |
||||
|
|
(250°F) |
|
|
|
0 до 195°F) или как |
||||
|
|
|
|
|
|
|
удобно |
|
|
|
Смеси |
с |
|
- |
|
|
- |
15 ±0,2) °С/(60 ±0,5) |
|||
ненефтяными |
|
|
|
|
|
|
°F |
|
|
|
продуктами |
|
|
|
|
|
|
|
|
|
|
Для измерения количества нефти или нефтепродукта по объему (или обратного пересчета) плотность определяют при температуре, при которой известен объём.
Проведение испытаний. Прибор для проведения испытания представлен на рисунке 6.
Проверяют температуру испытуемого образца в соответствии с требованиями безопасности. Доводят цилиндр ареометра и термометр приблизительно до температуры испытуемого образца.
Образец переносят в чистый цилиндр 5, не проливая, чтобы избежать образования воздушных пузырьков и сократить до минимума испарение компонентов с более низкой температурой кипения. Высоколетучие образцы переносят в цилиндр с помощью вытеснения или сифонирования.
Прежде, чем погружают ареометр 1, удаляют образовавшиеся пузырьки
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
15
воздуха, если они собрались на поверхности образца, касаясь их чистой фильтровальной бумагой.

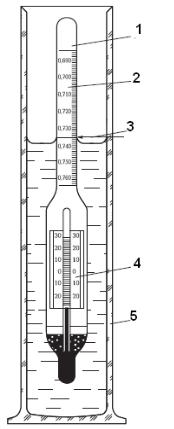

Рисунок 6 – Прибор для определения плотности ареометром: 1- ареометр
(нефтеденсиметр); 2- шкала плотности; 3- верхний край мениска; 4- встроенный термометр; 5 – цилиндр
Помещают цилиндр с образцом в вертикальном положении в место,
защищенное от ветра. Следят за тем, чтобы температуpa образца значительно не менялась во время испытания (термометр может быть встроен в ареометр); в этот период температура окружающей среды не должна изменяться более чем на 2°С (5°F). Если испытание проводят при температуре выше или ниже комнатной температуры, используют баню с постоянной температурой.
Аккуратно погружают ареометр в испытуемый образец. Не допускается намокание стержня выше уровня погружения ареометра в жидкость, так как жидкость на стержне влияет на показания. Образец
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
16
непрерывно перемешивают термометром таким образом, чтобы ртутный столбик был полностью погружен, а стержень ареометра не намокал выше уровня погружения. Как только получена стабильная температура, ее записывают с точностью до 0,25°С (0,5°F) и затем удаляют термометр.
Ареометр погружают приблизительно на два деления в жидкость, а
затем отпускают. При испытании маловязких образцов легким вращательным движением добиваются, чтобы ареометр не приближался к стенкам цилиндра. Выжидают, чтобы ареометр остановился и все пузырьки воздуха поднялись на поверхность. В частности, это необходимо при испытании более вязких образцов.
Когда ареометр в состоянии покоя плавает далеко oт стенок цилиндра (если используют пластмассовый цилиндр, удаляют электростатический заряд), считывают показания шкалы ареометра 2 с
точностью до 0,0001 при измерении относительной плотности или до
0,05 °API для плотности в градусах API. Верным показанием ареометра является точка 3 на шкале ареометра, где поверхность жидкости разделяет эту шкалу. Эту точку определяют, глядя слегка ниже уровня жидкости и медленно поднимая взгляд до тех пор, пока поверхность жидкости будет представлять эллипс неправильной формы, а затем прямую линию,
разделяющую шкалу ареометра (рисунок 7).
При испытании непрозрачных жидкостей смотрят немного ниже плоской поверхности жидкости и определяют точку на шкале ареометра,
до которой поднимается образец. Это показание, определяемое на верхней части мениска, требует поправки, так как ареометры калибруют на снятие показаний по основной поверхности жидкости.
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
17
Рисунок 7 — Показание шкалы ареометра для прозрачных жидкостей: 1 — жидкость; 2 — точка съема показаний; 3 — горизонтальная поверхность жидкости; 4 — основание мениска
Поправку для конкретно используемого ареометра можно определить, отмечая максимальную высоту на шкале ареометра над основной поверхностью жидкости, до которой поднимается продукт, когда ареометр погружается в прозрачный продукт с поверхностным натяжением, аналогичным поверхностному натяжению испытуемого образца (рисунок 8).
Рисунок 8 — Показание шкалы ареометра для непрозрачных жидкостей: 1 - жидкость; 2 - точка съема показаний; 3 - горизонтальная поверхность жидкости; 4 - основание мениска
