Материал: Поризованный бетон. структура и строительные-технические свойства. Славчева Г.С

Сырьевые материалы

Дозирование в порогенератор

Транспортирование бетонной смеси в порогенератор растворонасосом

Поризация бетонной смеси в порогенераторе

121

Укладка в опалубку Твердение до набора распалубочной прочности

Распалубка

Чистка и сортировка опалубки

Твердение до набора проектной прочности

Рис. 29. Технологическая схема возведения монолитных конструкций из плотного и поризованного бетона

79

Сырьевые материалы

Транспортирование в расходные бункера мобильной станции Приготовление рабочего раствора

80

-дозировочные, смесительные аппараты, емкости для технологических запасов сырьевых материалов по варианту агрегатируются (в том числе - на базе стандартного автомобильного шасси);

-приведение механизмов станции в рабочее состояние производится без привлечения грузоподъемных кранов;

-загрузка расходных бункеров сырьевыми материалами производится малогабаритными типовыми механизмами;

-транспортирование непоризованной бетонной смеси производится к месту укладки растворонасосом производительностью до 3 м3/час;

-поризованная мелкозернистая бетонная смесь укладывается «в дело» из порогенератора методом свободной заливки;

-для варианта монолитного строительства предусматривается использование мелкощитовой опалубки, позволяющей реализовать различные архитектур-

но-планировочные решения в модуле не менее 3 м;

-для изготовления строительных изделий в заводских условиях или условиях полигона предусматривается использование комплекта форм.

Центральной частью строительной системы «Монопор» является авто-

номная мобильная станция (рисунок 31). Техническая характеристика станции:

Производительность …………………………………………….2,5-3,0 м3/ч

Рабочее давление растворонасоса ………………......................1,47 МПа Дальность подачи раствора

по горизонтали………………………………………...100 м

по вертикали…………………………………………....30 м

Продолжительность перемешивания компонентов раствора (без поризации) ……………………….....180-200 с

Продолжительность стадии поризации раствора не более……………90 с

Автономная мобильная станция оснащается аппаратом – порогенератором (рис. 32).

Строительная система включает мелкощитовую опалубку, и это позволяет возводить конструкции зданий монолитным способом. В случае мало-

этажного строительства можно использовать плотный и поризованный мелкозернистый бетон для возведения с применением универсального комплекта мелкощитовой опалубки несущих и ограждающих конструктивных элементов зданий. Конструкция опалубки позволяет выполнять работы на строительном объекте без применения грузоподъемных механизмов.

123

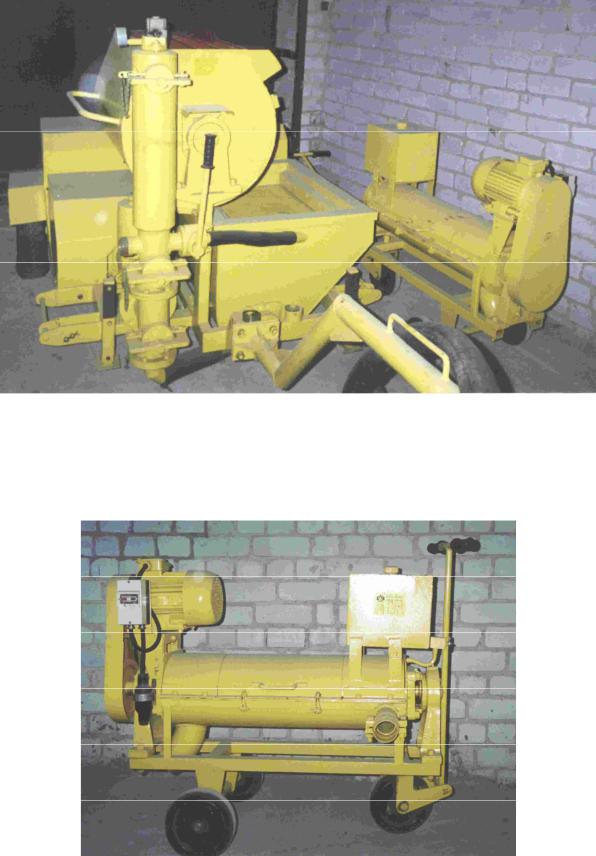

Рис. 31. Автономная мобильная станция по приготовлению поризованного бетона

Рис. 32. Смеситель - порогенератор

124

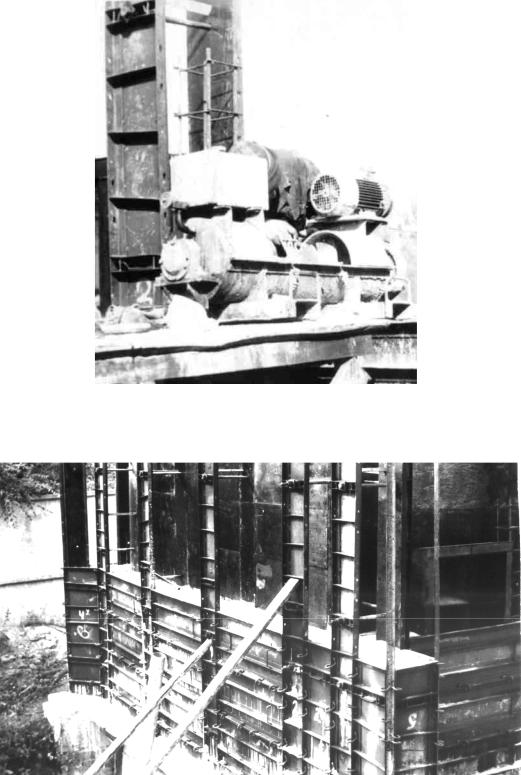

Рис. 33. Смеситель – порогенератор в производственных испытаниях

Рис. 34. Мелкощитовая опалубка и отформованный первый пояс монолитной стены

125
