Материал: Последовательные интерфейсы периферийных устройств. Попов А.В

3. Последовательные шины

Последовательные шины позволяют объединять множество устройств, используя всего 1-2 пары проводов. При этом достигается пропускная способность от 100 кбит/с для шины ACCESS.Bus до 400 Мбит/с у FireWire. Функциональные возможности этих шин гораздо шире, чем у традиционных интерфейсов локальных сетей, так как USB и FireWire способны передавать изохронный трафик аудио- и видеоданных.

1. Шина usb

USB (Universal Serial Bus — универсальная последовательная шина) является промышленным стандартом расширения архитектуры PC, ориентированным на интеграцию с телефонией и устройствами бытовой электроники. Версия 1.0 была опубликована в январе 1996 года. Архитектура USB определяется следующими критериями:

• Легко реализуемое расширение периферии PC;

• Дешевое решение, поддерживающее скорость передачи до 12 Мбит/с;

• Полная поддержка в реальном времени передачи аудио- и (сжатых) видеоданных;

• Гибкость протокола смешанной передачи изохронных данных и асинхронных сообщений;

• Интеграция с выпускаемыми устройствами;

• Доступность в PC всех конфигураций и размеров;

• Обеспечение стандартного интерфейса, способного быстро завоевать рынок;

• Создание новых классов устройств, расширяющих PC.

С точки зрения конечного пользователя, привлекательны следующие черты USB:

• Простота кабельной системы и подключений;

• Скрытие подробностей электрического подключения от конечного пользователя;

• Самоидентифицирующиеся ПУ, автоматическая связь устройств с драйверами и конфигурирование;

• Возможность динамического подключения и конфигурирования ПУ.

С середины 1996 года выпускаются PC со встроенным контроллером USB, реализуемым чипсетом. Широко выпускаются многочисленные виды ПУ: модемы, клавиатуры, сканеры, динамики, принтеры и другие устройства ввода/вывода с поддержкой USB.

3.1.1. Структура usb

USB обеспечивает одновременный обмен данными между хост-компьютером и множеством периферийных устройств (ПУ). Распределение пропускной способности шины между ПУ планируется хостом и реализуется им с помощью посылки маркеров. Шина позволяет подключать, конфигурировать, использовать и отключать устройства во время работы хоста и самих устройств.

Ниже приводится вариант перевода терминов из спецификации "Universal Serial Bus Specification. Revision I.O.January 15, 1996", опубликованной Compaq, DEC, IBM, Intel, Microsoft, NEC и Northern Telecom. Более подробную и оперативную информацию можно найти по адресу: http://www.usb.org.

Устройства (Device) USB могут являться хабами, функциями или их комбинацией.

Хаб (Hub) обеспечивает дополнительные точки подключения устройств к шине.

Функции (Function) USB предоставляют системе дополнительные возможности, например подключение к ISDN, цифровой джойстик, акустические колонки с цифровым интерфейсом и т. п.

Устройство USB должно иметь интерфейс USB, обеспечивающий полную поддержку протокола USB, выполнение стандартных операций (конфигурирование и сброс) и предоставление информации, описывающей устройство. Многие устройства, подключаемые к USB, имеют в своем составе и хаб, и функции.

Работой всей системы USB управляет хост-контроллер (Host Controller), являющийся программно-аппаратной подсистемой хост-компьютера.

Физическое соединение устройств осуществляется по топологии многоярусной звезды. Центром каждой звезды является хаб, каждый кабельный сегмент соединяет две точки - хаб с другим хабом или с функцией. В системе имеется один (и только один) хост-контроллер, расположенный в вершине пирамиды устройств и хабов. Хост-контроллер интегрируется с корневым хабом (Root Hub), обеспечивающим одну или несколько точек подключения - портов. Контроллер USB, входящий в состав чипсетов, обычно имеет встроенный двухпортовый хаб. Логически устройство, подключенное к любому хабу USB и сконфигурированное, может рассматриваться как непосредственно подключенное к хост-контроллеру.

Функции представляют собой устройства, способные передавать или принимать данные или управляющую информацию по шине. Типично функции представляют собой отдельные ПУ с кабелем, подключаемым к порту хаба. Физически в одном корпусе может быть несколько функций со встроенным хабом, обеспечивающим их подключение к одному порту. Эти комбинированные устройства для хоста являются хабами с постоянно подключенными устройствами-функциями.

Каждая функция предоставляет конфигурационную информацию, описывающую возможности ПУ и требования к ресурсам. Перед использованием функция должна быть сконфигурирована хостом - ей должна быть выделена полоса в канале и выбраны опции конфигурации.

Примерами функций являются:

• Указатели - мышь, планшет, световое перо;

• Устройства ввода - клавиатура или сканер;

• Устройство вывода - принтер, звуковые колонки (цифровые);

• Телефонный адаптер ISDN.

Хаб - ключевой элемент системы РпР в архитектуре USB. Хаб является кабельным концентратором. Точки подключения называются портами хаба. Каждый хаб преобразует одну точку подключения в их множество. Архитектура допускает соединение нескольких хабов.

У каждого хаба имеется один восходящий порт (Upstream Port), предназначенный для подключения к хосту или хабу верхнего уровня. Остальные порты являются нисходящими (Downstream Ports), предназначенными для подключения функций или хабов нижнего уровня. Хаб может распознать подключение устройств к портам или отключение от них и управлять подачей питания на их сегменты. Каждый из портов может быть разрешен или запрещен и сконфигурирован на полную или ограниченную скорость обмена. Хаб обеспечивает изоляцию сегментов с низкой скоростью от высокоскоростных.

Хабы могут управлять подачей питания на нисходящие порты; предусматривается установка ограничения на ток, потребляемый каждым портом.

Система USB разделяется на три уровня с определенными правилами взаимодействия. Устройство USB содержит интерфейсную часть, часть устройства и функциональную часть. Хост тоже делится на три части - интерфейсную, системную и ПО устройства. Каждая часть отвечает только за определенный круг задач, логическое и реальное взаимодействие между ними иллюстрирует рис. 19.

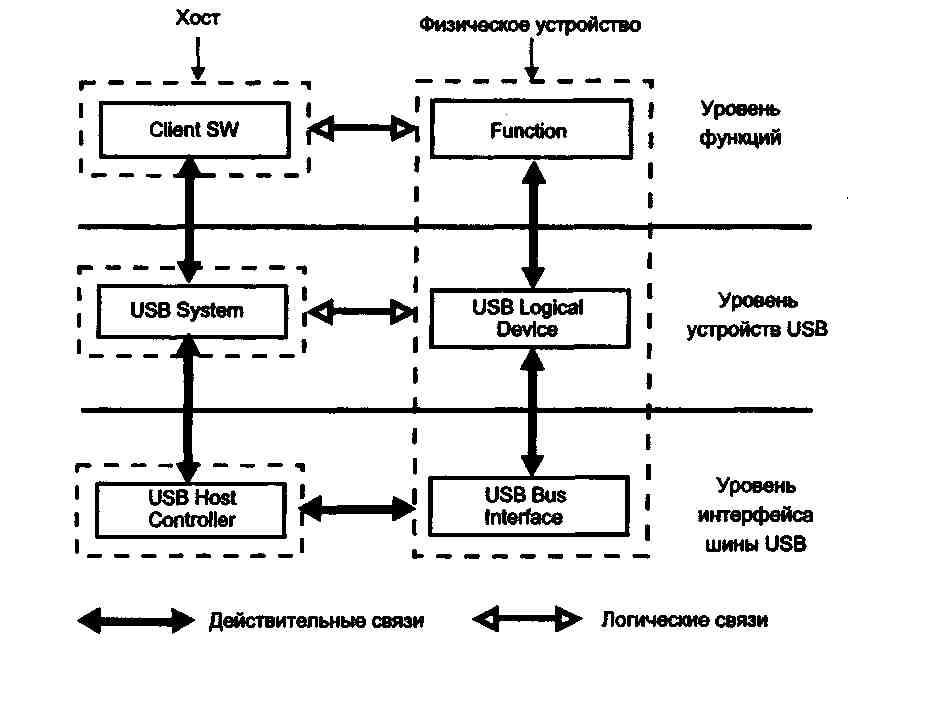

Рис. 19. Общая схема подключения устройств USB

В рассматриваемую структуру входят следующие элементы:

• Физическое устройство USB - устройство на шине, выполняющее функции, интересующие конечного пользователя;

• Client SW - ПО, соответствующее конкретному устройству, исполняемое на хост-компьютере. Может являться составной частью ОС или специальным продуктом;

• USB System SW - системная поддержка USB, независимая от конкретных устройств и клиентского ПО;

• USB Host Controller - аппаратные и программные средства для подключения устройств USB к хост-компьютеру.

3.1.2. Физический интерфейс usb

Стандарт USB определяет электрические и механические спецификации шины.

Информационные сигналы и питающее напряжение 5 В передаются по четырехпроводному кабелю. Используется дифференциальный способ передачи сигналов D+ и D- по двум проводам. Уровни сигналов передатчиков в статическом режиме должны быть ниже 0,3 В (низкий уровень) или выше 2,8 В (высокий уровень). Приемники выдерживают входное напряжение в пределах - 0,5...+3,8 В. Передатчики должны уметь переходить в высокоимпедансное состояние для двунаправленной полудуплексной передачи по одной паре проводов.

Передача по двум проводам в USB не ограничивается дифференциальными сигналами. Кроме дифференциального приемника каждое устройство имеет линейные приемники сигналов D+ и D-, а передатчики этих линий управляются индивидуально. Это позволяет различать более двух состояний линии, используемых для организации аппаратного интерфейса. Состояния Diff0 и Diff1 определяются по разности потенциалов на линиях D+ и D- более 200 мВ при условии, что на одной из них потенциал выше порога срабатывания VSE. Состояние, при котором на обоих входах D+ и D- присутствует низкий уровень, называется линейным нулем (SEO - Single-Ended Zero). Интерфейс определяет следующие состояния:

• Data J State и Data К State - состояния передаваемого бита (или просто J и К), определяются через состояния Diff0 и Diff1;

• Idle State - пауза на шине;

• Resume State - сигнал "пробуждения" для вывода устройства из "спящего" режима;

• Start of Packet (SOP) - начало пакета (переход из Idle State в К);

• End of Packet (EOP) - конец пакета;

• Disconnect - устройство отключено от порта;

• Connect - устройство подключено к порту;

• Reset - сброс устройства.

Состояния определяются сочетаниями дифференциальных и линейных сигналов; для полной и низкой скоростей состояния Diff0 и Diff1 имеют противоположное назначение. В декодировании состояний Disconnect, Connect и Reset учитывается время нахождения линий (более 2,5 мс) в определенных состояниях.

Шина USB rev.1.0 имеет два режима передачи. Полная скорость передачи сигналов USB составляет 12 Мбит/с, низкая - 1,5 Мбит/с. Для полной скорости используется экранированная витая пара с импедансом 90 Ом и длиной сегмента до 5 м, для низкой – не витой не экранированньгй кабель длиной до 3 м. Низкоскоростные кабели и устройства дешевле высокоскоростных. Одна и та же система может одновременно использовать оба режима; переключение для устройств осуществляется прозрачно.

Низкая скорость предназначена для работы с небольшим количеством ПУ, не требующих высокой скорости. Скорость, используемая устройством, подключенным к конкретному порту, определяется хабом по уровням сигналов на линиях D+ и D-, смещаемых нагрузочными резисторами R2 приемопередатчиков (Рис. 20, а и б).

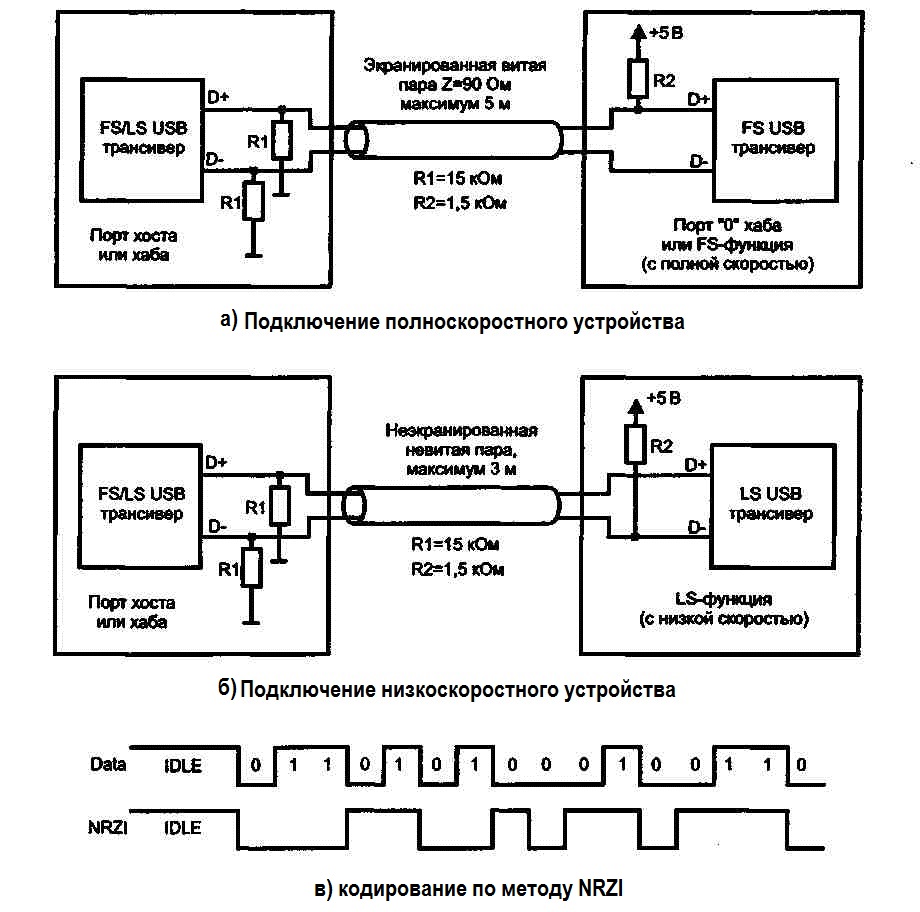

Рис.20 Схема подключения устройств к шине USB.

Сигналы синхронизации кодируются вместе с данными по методу NRZI (Non Return to Zero Invert), его работу иллюстрирует рис. 23в. Каждому пакету предшествует поле синхронизации SYNC, позволяющее приемнику настроиться на частоту передатчика.

Кабель также имеет линии VBus и GND для передачи питающего напряжения 5В к устройствам. Сечение проводников выбирается в соответствии с длиной сегмента для обеспечения гарантированного уровня сигнала и питающего напряжения.

Стандарт определяет два типа разъемов (табл. 2 и рис. 21).

Таблица 2

Разъемы типа "А" применяются для подключения к хабам (Upstream Connector). Вилки устанавливаются на кабелях, не отсоединяемых от устройств (например, клавиатура, мышь и т. п.). Гнезда устанавливаются на нисходящих портах (Downstream Port) хабов.

Разъемы типа "В" (Downstream Connector) устанавливаются на устройствах, от которых соединительный кабель может отсоединяться (принтеры и сканеры). Ответная часть (вилка) устанавливается на соединительном кабеле, противоположный конец которого имеет вилку типа "А".

Разъемы типов "А" и "В" различаются механически (рис. 21, а и б), что исключает недопустимые петлевые соединения портов хабов. Четырехконтактные разъемы имеют ключи, исключающие неправильное присоединение. Конструкция разъемов обеспечивает позднее соединение и раннее отсоединение сигнальных цепей по сравнению с питающими. Для распознавания разъема USB на корпусе устройства ставится стандартное символическое обозначение (Рис.21, в).

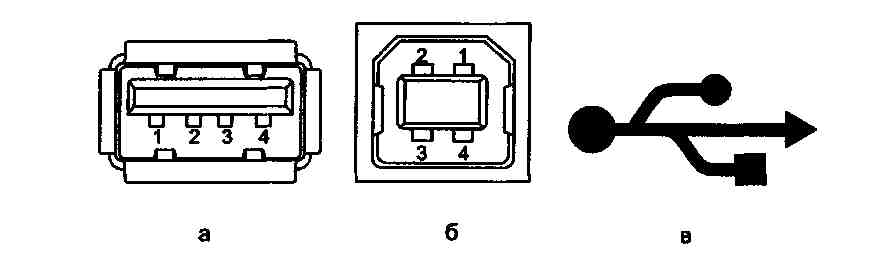

Рис. 21. Гнезда USB: а - типа "А", б - типа "В", в - символическое обозначение

Питание устройств USB возможно от кабеля (Bus-Powered Devices) или от собственного блока питания (Self-Powered Devices). Хост обеспечивает питанием непосредственно подключенные к нему ПУ. Каждый хаб, в свою очередь, обеспечивает питание устройств, подключенных к его нисходящим портам. При некоторых ограничениях топологии допускается применение хабов, питающихся от шины. На рис. 22 приведен пример схемы соединения устройств USB. Здесь клавиатура, перо и мышь могут питаться от шины.

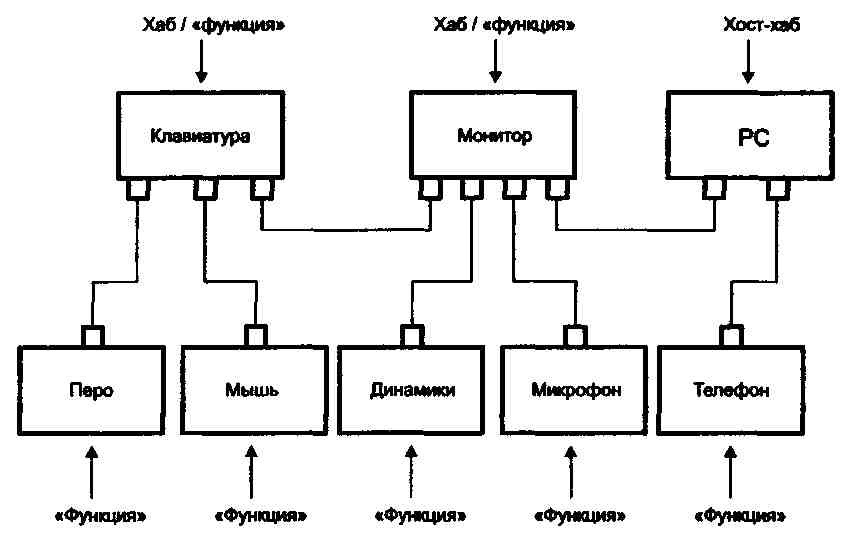

Рис. 22 Пример подключения USB устройств с питанием от шины

3.1.3. Модель передачи данных

Каждое устройство USB представляет собой набор независимых конечных точек (Endpoint), с которыми хост-контроллер обменивается информацией. Конечные точки описываются следующими параметрами:

• требуемой частотой доступа к шине и допустимыми задержками обслуживания;

• требуемой полосой пропускания канала;

• номером точки;

• требованиями к обработке ошибок;

• максимальными размерами передаваемых и принимаемых пакетов;

• типом обмена;

• направлением обмена (для сплошного и изохронного обменов).

Каждое устройство обязательно имеет конечную точку с номером 0, используемую для инициализации, общего управления и опроса его состояния. Эта точка всегда сконфигурирована при включении питания и подключении устройства к шине. Оно поддерживает передачи типа "управление" (см. далее).

Кроме нулевой точки, устройства-функции могут иметь дополнительные точки, реализующие полезный обмен данными. Низкоскоростные устройства могут иметь до двух дополнительных точек, полноскоростные - до 16 точек ввода и 16 точек вывода (протокольное ограничение). Точки не могут быть использованы до их конфигурирования (установления согласованного с ними канала).

Каналом (Pipe) в USB называется модель передачи данных между хост-контроллером и конечной точкой (Endpoint) устройства. Имеются два типа каналов: потоки (Stream) и сообщения (Message). Поток доставляет данные от одного конца канала к другому, он всегда однонаправленный. Один и тот же номер конечной точки может использоваться для двух поточных каналов - ввода и вывода. Поток может реализовывать следующие типы обмена: сплошной, изохронный и прерывания. Доставка всегда идет в порядке "первым вошел - первым вышел" (FIFO); с точки зрения USB, данные потока не структурированы. Сообщения имеют формат, определенный спецификацией USB. Хост посылает запрос к конечной точке, после которого передается (принимается) пакет сообщения, за которым следует пакет с информацией состояния конечной точки. Последующее сообщение нормально не может быть послано до обработки предыдущего, но при отработке ошибок возможен сброс необслуженных сообщений. Двухсторонний обмен сообщениями адресуется к одной и той же конечной точке. Для доставки сообщений используется только обмен типа "управление".

С каналами связаны характеристики, соответствующие конечной точке (полоса пропускания, тип сервиса, размер буфера и т. п.). Каналы организуются при конфигурировании устройств USB. Для каждого включенного устройства существует канал сообщений (Control Pipe 0), по которому передается информация конфигурирования, управления и состояния.

3.1.4. Типы передачи данных

USB поддерживает как однонаправленные, так и двунаправленные режимы связи. Передача данных производится между ПО хоста и конечной точкой устройства. Устройство может иметь несколько конечных точек, связь с каждой из них (канал) устанавливается независимо.

Архитектура USB допускает четыре базовых типа передачи данных:

• Управляющие посылки (Control Transfers), используемые для конфигурирования во время подключения и в процессе работы для управления устройствами. Протокол обеспечивает гарантированную доставку данных. Длина поля данных управляющей посылки не превышает 64 байт на полной скорости и 8 байт на низкой.

• Сплошные передачи (Bulk Data Transfers) сравнительно больших пакетов без жестких требований ко времени доставки. Передачи занимают всю свободную полосу пропускания шины. Пакеты имеют поле данных размером 8, 16, 32 или 64 байт. Приоритет этих передач самый низкий, они могут приостанавливаться при большой загрузке шины. Допускаются только на полной скорости передачи.

• Прерывания (Interrupt) - короткие (до 64 байт на полной скорости, до 8 байт на низкой) передачи типа вводимых символов или координат. Прерывания имеют спонтанный характер и должны обслуживаться не медленнее, чем того требует устройство. Предел времени обслуживания устанавливается в диапазоне 1-255 мс для полной скорости и 10-255 мс - для низкой.

• Изохронные передачи (Isochronous Transfers) - непрерывные передачи в реальном времени, занимающие предварительно согласованную часть пропускной способности шины и имеющие заданную задержку доставки. В случае обнаружения ошибки изохронные данные передаются без повтора - недействительные пакеты игнорируются. Пример - цифровая передача голоса. Пропускная способность определяется требованиями к качеству передачи, а задержка доставки может быть критичной, например, при реализации телеконференций.
