Курсовая работа (т): Предупреждение и ликвидация последствий взрыва облака паровоздушной смеси и пожара пролива на Туймазинском газоперерабатывающем заводе

Остальные здания получат слабую степень разрушения. Радиус разрушений зданий слабой степени составит 250 м, в этой зоне находятся 87 человек.

Таким образом, общее количество пострадавших составит 87 человек, 30 из них погибнут, остальные 57 человек, получат травмы различной степени тяжести.

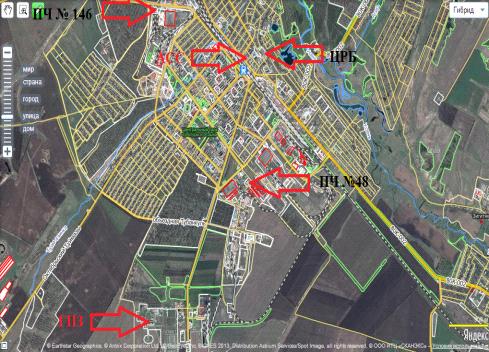

.3      Районы расположения формирований и время их выдвижения в зону чрезвычайной ситуации

После получения сигнала об аварии на ТГПЗ первым эшелоном в зону ЧС выдвигаются силы постоянной готовности - объектовые, находящиеся на территории ТГПЗ - газоспасательный отряд, пожарная часть ПЧ-147, медицинские формирования (3 санитарных поста). Время их готовности, после получения сигнала от дежурного диспетчера предприятия о возникновении ЧС составляет 5 минут [6].

Вторым эшелоном, по решению руководителя ликвидации ЧС, для наращивания основных сил и средств выдвигается пожарная часть ПЧ-48, расположенная на расстоянии 5,3 км и ПЧ-146, расположенная на расстоянии 6,2 км. Для оказания медицинской помощи пострадавшим и эвакуации их в лечебные учреждения в зону ЧС выдвигается бригада скорой медицинской помощи, сформированная на базе больницы №1 г.Туймазы, находящейся на расстоянии 7 км. Для спасения пострадавших из-под завалов прибывает спасательные формирования аварийно-спасательной службы г.Туймазы, находящейся на расстоянии 5,0 км.

Время выдвижения формирований из мест дислокации в зону ЧС определяется по формуле:

= tд.с. + tсб + tсл + tб.р, , (5.1)

где tд.с. - время до сообщения о пожаре, мин. Равно времени от начала возникновения пожара до сообщения о нем в пожарную часть. Принимается равным 5 минутам;сб - время обработки информации и сбора личного состава по тревоге (принимается не более 1 мин.);сл - время следования на пожар, мин. Определяется практически при наибольшей интенсивности движения транспорта или по формуле:

сл = L ґ 60 / Vсл, (5.2)

где L - расстояние от места дислокации формирования до объекта, км,;сл - средняя скорость движения автомобиля, км/ч.сл=40 км/ч для пожарных машин, Vсл=80 км/ч для машин скорой помощи и машин аварийно-спасательной службы.

Время следования ПЧ-48 до объекта: t = 5,3ґ 60 / 40 = 7 мин.

Время следования ПЧ-146 до объекта: t = 6,2ґ 60 / 40 = 8 мин.

Время следования БСМП до объекта: t =7 ґ 60 / 80 = 5 мин.

Время следования АСФ до объекта: : t =5 ґ 60 / 80 = 4 минб.р. - время боевого развертывания, которое принимается от 3 до 5 мин.

Подставляя данные значения в формулу (5.2) получаем общее время выдвижения:

ПЧ-48 до объекта: tсв = 5 + 1 + 7 + 4 = 17 мин.

ПЧ-146 до объекта: tсв = 5 + 1 + 8 + 4 = 18 мин.

БСМП до объекта: tсв = 5 + 1 + 5 + 4 = 15 мин.

АСФ до объекта: tсв=5+1+4+4=14 мин.

Данные о времени прибытия формирований РСЧС в зону бедствия позволяют повысить эффективность и точность планирования аварийно-спасательных работ.

.4      Организация разведки в зоне ЧС

Разведка зоны ЧС, где планируется проведение АСДНР, включает в себя инженерную, пожарную и медицинскую разведку.

Первичная разведка производится разведывательной группой в составе 2 расчетов из 3 человек, сформированной на основе газоспасательного отряда объекта экономики.

Время следования к месту пожара определим по формулам (5.1) - (5.2):

сл = L ґ 60 / Vсл, (5.2)

где L =0,2 км- расстояние от места дислокации формирования до места ЧС;сл =20 км/ч- средняя скорость движения автомобиля на объекте экономики.

сл = L ґ 60 / Vсл=0,2ґ60/20=1 мин

Время следования газоспасательного отряда к месту ЧС:= 2 + 1 + 1 + 2 = 5 мин.

Зоной разведки является квадрат зоны средних разрушений со стороной примерно 100 м , при разведке объект разбивается на 2 участка шириной 50 м и длиной L = 100 км, скорость движения разведчиков принимается 2 км/ч, тогда время проведения первичной разведки равно:

р= 2 ґLґ60/ Vр = 2·0,1·60/2=6 мин

Расчет оснащается средствами связи и индивидуальной защиты, шанцевым инструментом, средствами обозначения мест нахождения пострадавших, средствами оказания первой медицинской помощи.

О результатах разведки командиры разведывательных дозоров докладывают выславшим их командирам (штабам).

.5      Организация спасения людей, находящихся в завалах

Поиск пострадавших производится силами специально подготовленных поисковых подразделений спасателей (групп, звеньев, расчетов) после проведения рекогносцировки, инженерной разведки очага поражения и объекта работ.

В зависимости от наличия соответствующих сил и средств поисковые работы могут вестись следующими способами:

сплошным визуальным обследованием участка спасательных работ (объекта, здания);

с использованием специальных приборов поиска (технический способ).

.5.1   Расчет сил и средств для расчистки завалов и деблокирования пострадавших

Для извлечения пострадавших из-под завалов на ТГПЗ создаются спасательные механизированные группы, а также звенья ручной разборки завалов.

Количество личного состава для комплектования механизированных групп может быть определено по следующей зависимости:

, чел (5.6)

где Nсмг - численность личного состава, необходимого для комплектования спасательных механизированных групп;- объем завала разрушенных зданий и сооружений (218 м3);

Пз - трудоемкость по разборке завала, чел.ч/м3, принимается равная 1,8 чел.ч/м3;

Т- общее время выполнения спасательных работ в часах (2 ч);

Кз - коэффициент, учитывающий структуры завала (Кз=0,2) ;

Кс - коэффициент, учитывающий снижение производительности в темное время суток, принимается равным 1,5;

Кп - коэффициент, учитывающий погодные условия (Кп=1)

Если известно количество людей, находящихся в завале, то объем завала для извлечения пострадавших можно определить по формуле

, м3, (5.7)

где Nзав - количество людей, находящихся в завале, чел;зав - высота завала, м;зав - объем завала, который необходимо разобрать для извлечения пострадших.

Находим объем завала для извлечения пострадавших:зав= 1,25·(3·0,62+9·1,06+3·0,71·+32·1,30)=68,9 м3

Данная зависимость предполагает, что для извлечения одного пострадавшего требуется устроить в завале шахту (колодец) на всю высоту завала и размером в плане 1х1 м. Коэффициент 1,25 учитывает увеличение объема разбираемого завала за счет невозможности оборудования шахты указанных размеров (осыпание завала, извлечение крупных обломков, наклона шахты и т.п.смг =0,15 · (68,9· 1,8/2) · 0,2 · 1,5 · 1 = 9 чел

Приведенная зависимость по определению личного состава для комплектования механизированных групп применима при условии, если неизвестно количество людей, находящихся в завале. Поэтому коэффициент 0,15 предполагает (по опыту) долю разбираемого завала от его общего объема.

Для определения количества формируемых спасательных механизированных групп необходимо общую численность личного состава разделить на численность одной группы:смг = 9/23 = 1 группа

Общее количество спасательных звеньев (nр.з) ручной разборки, при этом составит:

 , ед (5.9)

где n - количество смен в сутки при выполнении спасательных работ (1 смена);

к - коэффициент, учитывающий соотношение между механизированными группами и звеньями ручной разборки в зависимости от структуры завала (к=8).р.з = 1·8·1 = 8 ед.

Количество личного состава для укомплектования звеньев ручной разборки (Nрз), в этом случае, определяется как произведение их количества на численность:рз = 7·8 = 56 чел

Для проведения поисково-спасательных работ при аварии на газофракционирующей установке необходимы 1 группа механизированной разборки завала и 8 групп ручной разборки общей численностью 79 человек, формируемых на основе газоспасательного отряда объекта и аварийно-спасательных формирований АСС г.Туймазы.

.6      Эвакуация пострадавших и персонала предприятия

Эвакуация - основное мероприятие по защите людей. При возникновении крупномасштабной ЧС на территории Туймазинского газоперерабатывающего завода, при развитии опасной обстановки в зоне аварии особенно важными являются вопросы своевременной эвакуации персонала.

Персонал получивший, травмы различной степени тяжести и нуждающийся в госпитализации, направляют в больницу №1 г.Туймазы, остальные сотрудники эвакуируются по месту жительства.

Пункт погрузки пострадавших для эвакуации организуется на площадке, где останавливаются служебные автобусы. Рабочая смена на момент возникновения аварии, составляет 114 человек, из них 27 человек не подверглись воздействию поражающих факторов и эвакуируются по месту жительства с помощью 2 автомобилей ПАЗ - 3205, имеющихся в автомобильном парке завода, количество мест в каждом равно 21 человек. 57 человек получат травмы различной степени тяжести и подлежат эвакуации в медицинские учреждения при помощи машин скорой помощи ГАЗ-27057 (10 автомобилей) и УАЗ-452А (4 автомобиля) [6].

5.7    Организация пожаротушения

Под организацией тушения пожара понимают комплекс мероприятий, связанных с подготовкой боевых действий пожарных подразделений.

Старшим руководителем тушения пожара является начальник противопожарной службы города, прибывшей на объект. В зависимости от поставленной задачи и сложившейся обстановки старший руководитель тушения пожара ставит задачи подчиненным подразделениям и выделяет им участки работ. Руководят борьбой с пожарами непосредственно на местах командиры противопожарных формирований. [7].

.7.1   Особенности тушения открытых технологических установок

Первые действия подразделений пожарной охраны должны быть направлены на:

. Прекращение растекания горючих жидкостей и газов.

. Охлаждение соседних аппаратов и установок, попадающих в зону интенсивного теплового излучения

. Тушение разлившейся жидкости и факела из неисправного аппарата, не прекращая при этом охлаждения и аппаратов и установок, находящихся в зоне интенсивного теплового излучения.

. При организации штаба пожаротушения, предусмотреть создание двух боевых участков: БУ-1 - охлаждение горящего резервуара и соседних аппаратов; БУ-2-тушение разлившейся жидкости из неисправного аппарата [8].

.7.2   Водоснабжение

На территории завода проложены 2 кольцевых противопожарных водопровода диаметрами 150 и 250 мм, на которых установлены 54 пожарных гидранта. Вода в сеть подается от общего заводского водозабора, насосами из реки Ик, расположенной в районе деревни Ильчимбетово, на расстоянии 12,5 км от завода, по двум водопроводам диаметрами 300мм.

Общая производительность насосов 1200 м3/час. На территории завода имеется 6 пожарных водоема, 4 из которых объемом 200 м3,1 -100 м3,1 - 800 м3. Для забора воды из водоемов, возле них имеются манифольдные колодцы [9].

5.7.3 Расчет расхода раствора пенообразователя

Расчет расхода раствора пенообразователя на тушение пожара определяется исходя из интенсивности подачи раствора пенообразователя на 1 м2 расчетной площади тушения и времени тушения.

Расчетную площадь тушения принимают равной площади горизонтального сечения резервуара.

S = πD2/4,

где D - диаметр резервуара,м.

Диаметр резервуара D=2 м. Расчетная площадь тушения равна 3,14 м2.

Расход раствора пенообразователя Woв на тушение пожара определяется по формуле:

в = Io S τКз,

где Io- оптимальный удельный расход (интенсивность подачи) раствора пенообразователя, для сжиженного пропана - 0,08 л/(м2∙с);-расчетная площадь пожара, м2;

τ-расчетная продолжительность работы средств АПЗ, с;

Кз-коэффициент запаса (принимается 1,2).

Расчетное время тушения пожара для систем автоматического пенного пожаротушения - 10 мин [4].

Расход раствора пенообразователя на тушение пожара при горении резервуара с сжиженным пропаном составит:в. = 0,08·3,14·600·1,2 = 181 л;

Таким образом, по проведенным расчетам расход раствора пенообразователя на тушение пожара автоматической системой пенного пожаротушения при горении резервуара с сжиженным пропаном составит 181 л.

5.7.4 Расчет расхода воды на охлаждение резервуаров

Для предотвращения взрыва горящего резервуара и возгорания соседних резервуаров применяют охлаждение их водой. Каждый резервуар оборудуется распылителем воды.

Расход воды на охлаждение горящего и смежных резервуаров определяется по следующей формуле:

в = π ·(Ігв·Dгр + 0,5 ·Ісмв·Dсмр ·n),

где Ігв- расход воды на 1м длины окружности горящего резервуара, принимаемый равным 0,5 л/(м2·с);

Ісмв- расход воды на 1м длины окружности смежного резервуара, принимаемый равным 0,2 л/(м2·с);гр ,Dсмр- диаметры горящего и смежных резервуаров, м;число смежных резервуаров;

Тогда получим:в=3,14· (0,5·2+0,5·0,2·2·2)=5,18 л/с.

Следовательно, расход воды для охлаждения горящего и соседних с ним резервуаров составит - 5,18 л/с.

.7.5   Расчет количества пенообразующих устройств

В качестве пенообразующих устройств, для пенной системы пожаротушения применяют пеногенераторы.

Число потребных для защиты резервуара пеногенераторов nг определяется по формуле:

г=0,785D2p·Ip/qгp,

где Dp- диаметр резервура, м;удельный расход раствора, л/(м2·с), для сжиженного пропана - 0,08 л/(м2∙с);гp- производительность генератора пены по раствору, л/с, принимается равным для пеногенератора ГВП 2 л/с [3]. Тогда получим:г= 0,785·22·0,08/2=1

Следовательно, количество пенообразующих устройств (пеногенераторов) на один резервуар составит 1 штуку.

5.7.6 Расчет сил и средств пожаротушения

Согласно расчетам площадь пролива равна 692 м2.

Для тушения пожара пролива понадобится раствор пенообразователя средней кратности (к=100) [9]:

р.п.=S·Iрп, (5.11)

Где S - площадь пожара (равна площади пролива), Iрп - интенсивность подачи раствора пенообразователя. Iрп= 0,08 л/с·м2 для ГПС-600.р.п =692·0,08=48 л/с.

Определим необходимое количество стволов ГПС-600 для тушения пожара пролива:

ГПС= Qр.п / QГПС (5.12)

Где Qр.п - количество пенообразователя, необходимое для тушения пожара, л/с,ГПС - производительность одного ГПС. QГПС=6 л/с для ГПС-600.ГПС = 48/6=8 шт ГПС-600.

Необходимо подать 8 стволов ГПС-600 с противоположных сторон.

Расход воды на охлаждение горящего резервуара:

р=Sр·JП (5.13)

Где Sр - площадь резервуара, м2,П - интенсивность подачи воды на тушение, л/с. JП = 0,3 л/с для лафетных стволов.

р = 8·0,3=2,4 л/с

Необходимо лафетных стволов:

л.с.= Qр /Qл.с. (5.14)

Где Qл.с= 21 - производительность одного лафетного ствола, л/сл.с =2,4/21=0,11

Принимаем один лафетный ствол для охлаждения горящего резервуара.

Расход воды на охлаждение соседних колонн:

оск= (Sk·Jo)/2 (5.15)

Где Sk - площадь колонны, м2, Jo - интенсивность подачи воды на охлаждение, л/соск = (110·0,2)/2= 11 л/с.

Количество лафетных стволов, которые понадобятся для охлаждения:

л.с.= Qоск./Qл.с.=11/21=0,53 (5.16)

Принимаем по одному лафетному стволу на каждую соседнюю колонну.

Таким образом, для локализации и тушения пожара, необходимы 3 лафетных ствола для охлаждения аппаратов и 8 ГПС-600 для тушения пожара пролива.
