Материал: Прикладные задачи электромеханики, энергетики, электроники. труды Всероссийской студенческой научно-технической конференции. Шелякин В.П

схема контура управления представлена на рисунке.

Рисунок. Примерная схема контура управления охлаждением силового масленого трансформатора

Организовать управление можно на базе алгоритмов представленных в библиотеке. Но если нет подходящих, то можно разработать алгоритм самостоятельно в специальной среде КОНГРАФ. Это максимально упростит задачу, т.к. программа имеет простой язык и выглядит в виде диаграмм и функциональных блоков.

Программирование контролера представляет собой «прорисовку» проекта из модулей на поле рабочего окна. Собирается необходимая схема из блоков. Выбираем контроллер МС12, к его входам подключаем датчики первичного контура (температуры масла, окружающей среды). В самом контроллере прописываются необходимые формулы, которые были приведены выше. После добавления всех блоков необходимо их настроить и просмотреть изменение необходимых переменных во времени. Далее после отладки оборудования, с помощью средств загрузки «КОНСОЛЬ» можно загрузить алгоритм непосредственно в микроконтроллер.

Литература

1.Пат. 2377682 Российская Федерация, МПК Н 01 F 7/00 Устройство управления системой охлаждения мощного трансформатора

/А.О. Валуйских, А.Г. Мордкович, Г.М. Цфасман – № 2008140288/09, 13.10.2008; бюл. №36. – 10с.: ил.

2.Пат. 118481 Российская Федерация, МПК Н 02 Н 7/00 Устройство для определения допустимой длительности перегрузки и

51

контроля эффективности системы охлаждения силового маслонаполненного трансформатора / А.Г. Мордкович, Г.М. Цфасман – №2012110381/07, 20.03.2012; Бюл. № 20. – 19с.: ил.

3. Валуйских А.О. Моделирование теплового режима трансформатора в системах управления, мониторинга и диагностики / А.О. Валуйских, И.Н. Дулькина А.А. Филиппова, Г.М. Цфасман // Электро. Электротехника, электроэнергетика, электротехническая промышленность. 2008. №1, – с.15-19

Воронежский государственный технический университет

52

УДК 621.31(075.8)

Д.В. Гусаков, Ю.А. Перцев, В.В. Орлов

АВТОМАТИЧЕСКАЯ СИСТЕМА КОНТРОЛЯ И УЧЕТА ЭЛЕКТРОЭНЕРГИИ

Рассматривается автоматическая система контроля и учета электроэнергии и содержание ее уровней.

Ключевые слова: АСКУЭ, уровни, содержание уровней.

В последнее время для учета электроэнергии широко используется автоматическая система контроля и учета электроэнергии (АСКУЭ). Это обуславливается высокой стоимостью электроэнергии и других энергоресурсов, а также желанием потребителя электроэнергии сэкономить электроэнергию и получить более точный ее учет. АСКУЭ позволяет автоматизировать весь процесс энергопотребления и использовать различные тарифные системы, позволяющие экономить электроэнергию.

АСКУЭ можно условно разбить на четыре уровня (рисунок). На первом уровне простейшие измерительные приборы

осуществляют измерение средних значений энергетических параметров по точкам учета.

На втором уровне могут использоваться специальные устройства или даже системы и специальные программные оболочки, Позволяющие не только собрать информацию но и обработать ее и передать на более высокие уровни.

На третьем уровне компьютер или сервер обработки и сбора данных, используя специальные программы, с устройств, собирающих и подготавливающих для передачи этих данных. собирает с них информацию и обрабатывает ее, как с отдельных приборов учета, так и с группы приборов, обрабатывая составные части предприятия. Эта информация может выводиться в виде специальных документов, позволяюших службе главного энергетика и руководству предприятия оценить полученные данные и принять соответствующие решения.

На четвертом уровне сервер обработки и сбора данных средних, крупных предприятий и даже энергосистем. На этом собирает информацию с третьего уровня, информация агрегируется и структурируется по группам приборов учета, создаются документы, позволяющие анализировать полученные данные, и принять соответствующие решения. Решения принимаются для уровня могут

53

оформляться договора на поставку электроэнергии и документы для расчета за электроэнергию.

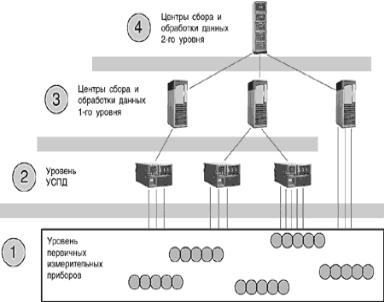

Рисунок. Уровни АСКУЭ

Воронежский государственный технический университет Ростовский государственный университет путей сообщения

(филиал г. Воронеж)

54

УДК 621.31

Д. А. Чаплынская, С. А. Горемыкин, Н. В. Ситников

РЕАЛИЗАЦИЯ АВТОМАТИЗИРОВАННЫХ ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНЫХ СИСТЕМ УЧЕТА ЭЛЕКТРОЭНЕРГИИ С ПРИМЕНЕНИЕМ СОВРЕМЕННЫХ

ТЕХНОЛОГИЙ

Рассматриваются варианты интерпретации понятия АСКУЭ, а также понятие АИИИС КУЭ. Описывается типовая структура современной АИИИС КУЭ. Даются рекомендации при построении структурных схем АИИС КУЭ с использованием современных технологий.

Ключевые слова: информационно-измерительная система, учет электроэнергии, современные технологии.

Сначала 80-х гг. прошлого века начались разработки технических

икоммерческих систем учета электроэнергии. Тогда же появилось аббревиатура АСКУЭ.

В современной технической литературе сокращение АСКУЭ расшифровывают по-разному:

1) в узком смысле под АСКУЭ понимается «автоматизированная система коммерческого учета электроэнергии (энергопотребления)» – применяется наиболее часто;

2) в более широком смысле под АСКУЭ понимается «автоматизированная система контроля и управления энергопотреблением» – применяется реже.

Далее будем понимать под АСКУЭ автоматизированную систему коммерческого учета электроэнергии.

Целями применения АСКУЭ являются:

- сбор информации о потребляемой электроэнергии с интеллектуальных счетчиков;

- передача информации о потребляемой электроэнергии оператору

– поставщику электроэнергии; - обработка полученной информации с передачей в различные

информационные системы.

Помимо понятия АСКУЭ существует еще аббревиатура АИИС КУЭ – автоматизированная информационно-измерительная система коммерческого учета электроэнергии. Эти понятия близки, являясь синонимами. Однако, это с технических позиций.

Сточки зрения существующих нормативных документов понятие
