выражений зависимостей между элементами кодов, представленных в полном базисе.

На основе полученных выражений построим схему преобразователя прямого четырехразрядного двоичного кода в код Грея в полном базисе. На рис. 3. Представлена построенная модель преобразователя.

Рис. 3. Преобразователь прямого четырехразрядного двоичного кода в код Грея

Модель включает четыре входных порта Bi для подачи исходных комбинаций двоичного кода, и порты Gi на выходе которых формируются импульсы соответствующие элементам кодовой последовательности Грея. Схема состоит их элементов XOR, реализующих функцию исключающего ИЛИ и выходного модуля буфера BUF [1].

По аналогии простроим обратный преобразователь, формирующий на выходе прямой двоичный код из входной комбинации кода Грея (рис. 4).

126

Модель также включает четыре входных порта Gi для подачи комбинаций кода Грея, и порты Bi на выходе которых формируется выходной прямой двоичный код [2].

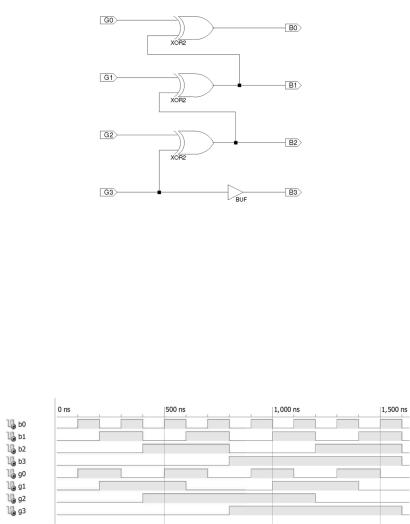

Рис. 4. Схема преобразователя четырехразрядного кода Грея в прямого двоичный код

В результате моделирования получены следующие временные диаграммы работы преобразователей (рис. 5 и рис. 6) [3]. Проведя анализ полученных диаграмм, можно сказать, что построенные модели преобразователей в код Грея и в двоичный код соответствуют приведенным выше выражениям и сравнительной таблице для кода Грея и прямого двоичного кода.

Рис. 5. Диаграмма преобразователя двоичного кода

127

Рис. 6. Диаграмма преобразователя кода Грея

Для получения данных диаграмм был сформировать набор тестовых векторов для каждого входного сигнала. В данном случае задаются переменные импульсы с интервалом моделирования 100 нс.

В результате проведенного исследования получены модели преобразователей кода Грея в полном базисе. Построение моделей было проведено с применением специализированного программного продукта Xilinx ISE при помощи интегрированного схемного редактора. Программное обеспечение для проектирования Xilinx ISE - это полнофункциональное решение для проектирования ПЛИС на базе различных операционных систем. ISE представляет собой оптимальное решение для проектирования как FPGA, так и CPLD структур, предлагающее синтез HDL, моделирование и физическую реализацию. Компания Xilinx создала решение, которое обеспечивает высокую производительность, предоставляя проектное решение, которое всегда актуально. Моделирование было проведено с применением модуля симулятора ISim. Данный тестовый модуль предоставляет собой полный, полнофункциональный симулятор HDL. Благодаря тесной интеграции ISim в среду проектирования, модели HDL являются неотъемлемой частью конечного проекта.

Сформированные временные диаграммы соответствуют таблице истинности кода Грея, что подтверждает правильную структуру устройств. Полученные результаты могут найти применение в реконфигурируемых системах, построенных на базе ПЛИС, в структурах СФ-блоков. Блок имеет открытую архитектуру, что позволяет адаптировать его в системе под требуемую задачу. Полученная архитектура обладает также высокой эф-

128

фективностью за счет небольшого количества задействованных вентилей ПЛИС, что дает возможность наращивания структуры, увеличению разрядности преобразуемых кодов.
