Дипломная (вкр): Проект многорубежной интеллектуальной системы безопасности коммерческого предприятия

Применение современной системы защиты периметра увеличивает надежность защиты объекта и позволяет сократить затраты на содержание штата сотрудников охраны.

Основным назначением систем охраны периметра автотранспортного предприятия является раннее обнаружение факта проникновения на объект для последующего предупреждения физической охраны и принятия адекватных или превентивных мер.

Для автотранспортного предприятия будут использоваться следующие средства инженерно-технической защиты периметра:

Рисунок 2

Гибридные видеорегистраторы предоставляют возможность просматривать изображение не только локально, используя экран монитора, подключенный прямо к аппарату регистрации, но и удаленно. В последнем случае для просмотра видео используется специальное ПО или стандартная веб-программа, к примеру Microsoft Internet Explorer. Постов визуального контроля при этом может быть несколько и с каждого возможен доступ к любой видеокамере системы видеонаблюдения[20;с.257].

Кроме того, с помощью гибридных видеорегистраторов снимаются ограничения по созданию территориально-распределенных систем видеонаблюдения.

Инженерно-технические средства охраны периметра. Инженерно-технические средства охраны периметра служат для обнаружения несанкционированного проникновения нарушителя на территорию охраняемого объекта.

Включает в себя следующие элементы:

технические средства периметровой охранной сигнализации,

инженерные сооружения,

средства охранного освещения,

систему охранного оповещения.

Технические средства периметральной охранной сигнализации обеспечивают передачу сигнала на пост охраны о факте вторжения нарушителя на территорию охраняемого объекта и документирование событий.

При выборе физического принципа действия ПСО необходимо учитывать условия его эксплуатации. Очень часто выбор принципа действия средства зависит от места размещения и климатических условий (рабочая температура, количество выпадающих осадков и т.д.), возможных механических воздействий (тряска, вибрация и т.п.), внешних помеховых факторов (уровень травяного и снежного покровов, перепады высот, близость дорог и др.). В современных ПСО наиболее широко применяются следующие физические принципы: емкостной, вибрационный (трибоэлектрический), радиотехнический (проводно-волновые, "линия вытекающей волны", радиолучевые и т.д.), оптический (инфракрасный), сейсмический, волоконно-оптический, акустический и др.

Инженерные сооружения обеспечивают затруднение и замедление проникновения нарушителя.

К ним относятся:

заграждения (бетонные, металлические, комбинированные)

спиральные барьеры безопасности типа «Егоза»;

специальные «контрольные полосы»;

противоподкопные конструкции,

противотаранные устройства,

сооружения для санкционированного пропуска персонала и автотранспорта: контрольно-пропускные пункты, ворота, калитки, тамбур-шлюзы, шлагбаумы. Системы охранного освещения. Система тревожного (охранного) освещения - система, которая в тёмное время суток обеспечивает необходимые условия видимости ограждения территории, периметра здания, зоны отторжения, поддерживает действия охраны по тревоге в полосе периметральных заграждений и оценки послетревожной ситуации.

В темное время суток, при пересечении рубежа охраны, после формирования охранного сигнала, на участке автоматически включается освещение, дополнительно может быть включено освещение двух смежных участков или подсветка любых участков территории охраняемого объекта. Происходит одновременное срабатывание охранной сигнализации, автоматическое включение охранного освещения и камер системы охранного телевидения.

В качестве осветительных приборов тревожного освещения автотранспортного предприятия применяются светильники подвесные, консольного типа, прожекторы.

В качестве источника света используются лампы накаливания напряжением 220 В.

При использовании черно-белого охранного телевидения, могут применяться инфракрасные прожекторы для подсветки территории, периметра.

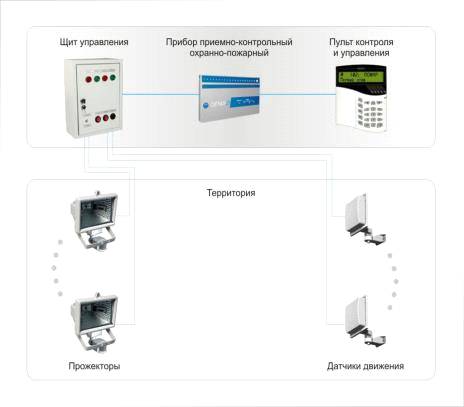

Рисунок 3- Система интеллектуального охранного освещения <#"902784.files/image004.jpg">

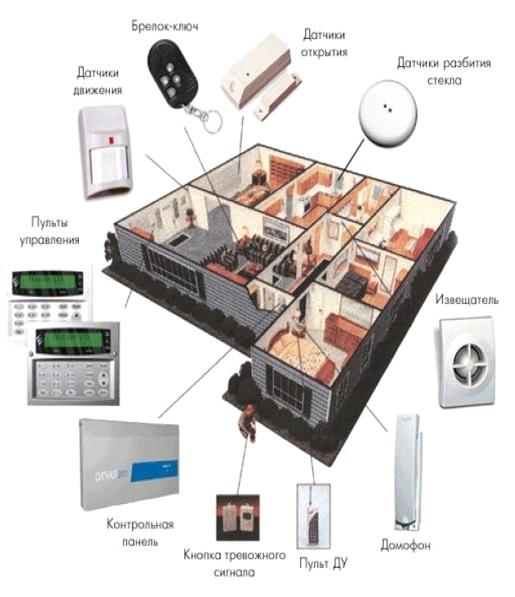

Рисунок 4- Система интеллектуальной охранно-тревожной сигнализации <#"902784.files/image005.jpg">

Рисунок 5- Структурная схема системы видеонаблюдения на базе видеорегистратора <#"902784.files/image006.jpg">

Рисунок 6- Система автоматического порошкового пожаротушения <#"902784.files/image007.gif">

Классификация источников угроз

Приложение 2

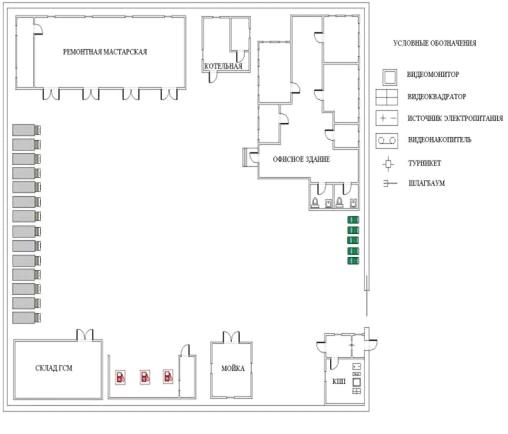

Схема расположения зданий и сооружений предприятия

Приложение 3

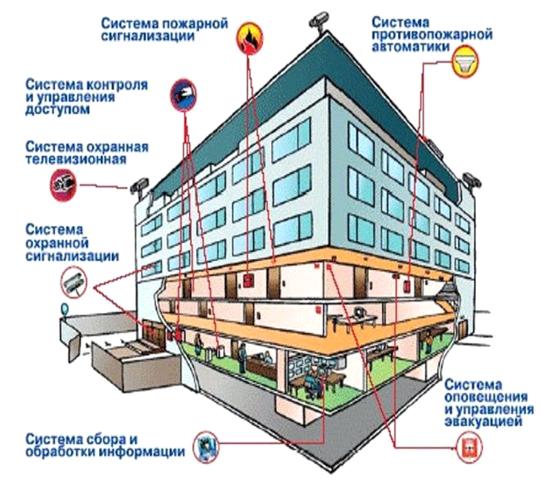

Типовая схема системы безопасности здания и помещений

Приложение 4

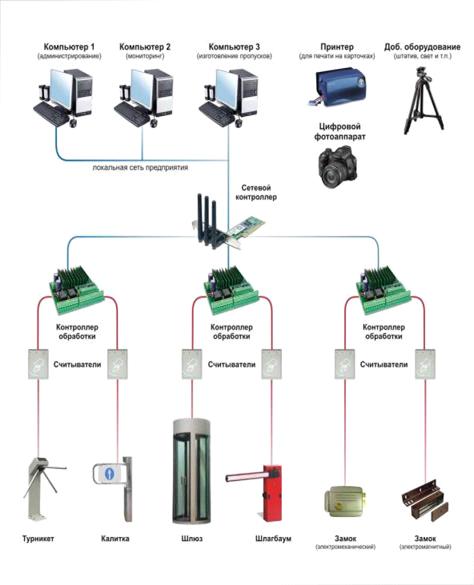

Структурная схема построения СКУД на автотранспортном предприятии

Приложение 5

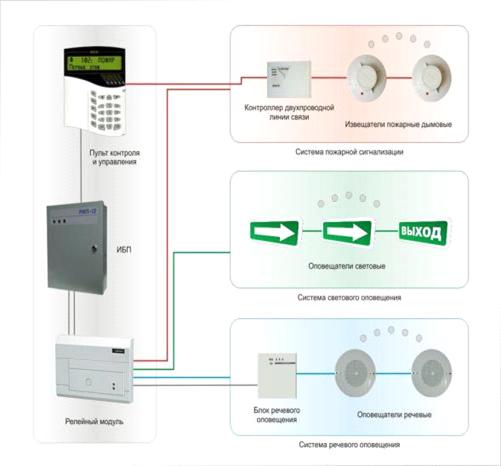

Система пожарной сигнализации

Приложение 6

Структурная схема интеллектуальной системы охранной сигнализации

Приложение 7

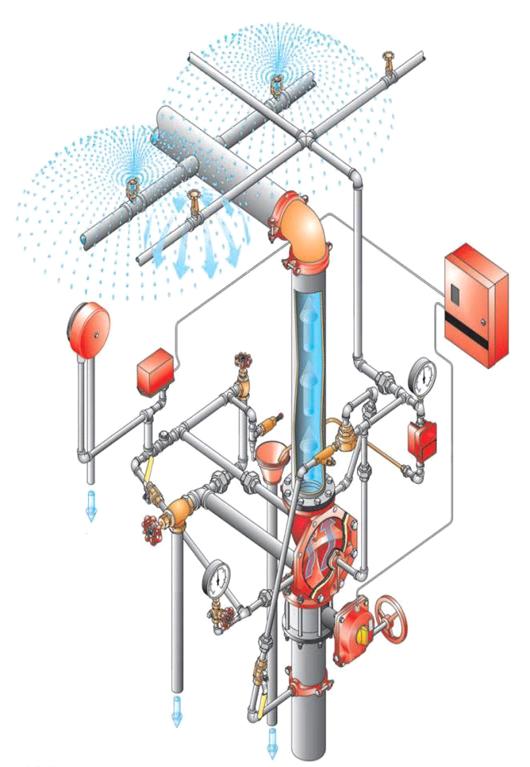

Структурная схема системы автоматического пожаротушения
