3.2. Оценка потенциальных возможностей предлагаемого устройства по эффективности использования частотных характеристик виброакустического канала утечки информации

Для оценки потенциальных возможностей предлагаемого прототипа по эффективности использования частотных характеристик виброакустического канала утечки информации была создана лабораторная измерительная установка. Блок–схема этой установки показана на рис. 3.3.

Зашумляющий сигнал, формируемый разработанным устройством (1), преобразовывался в виброколебания макета строительной конструкции (3) с помощью виброакустического преобразователя ЗП-3 (2). Для съема сигнала с макета строительной конструкции использовался многоканальный комплекс измерительной аппаратуры для контроля защищенности объекта информатизации по акустическому полю ПУЛЬС 3560С со штатным датчиком виброускорений (4).

Измерение частотной характеристики производилось анализатором спектра типа СК-4/72-2 (6). Данный анализатор спектра сопрягался с электронной вычислительной машиной типа х86 (8) посредством блока сопряжения (7), обеспечивающего аналого-цифровое преобразование исследуемых амплитудно-частотных характеристик, для автоматизации процесса измерения и выполнения цифровой обработки сигнала при проведении вычислений в среде программирования Mathcad 11 Professional. В качестве макетов строительных конструкций поочередно использовались стеклянные квадратные пластины различной толщины, жестко закрепленные деревянными рейками с одной стороны. Для генерации акустического (имитирующего защищаемый речевой сигнал) сигнала использовалось изделие "Бумеранг" (9).

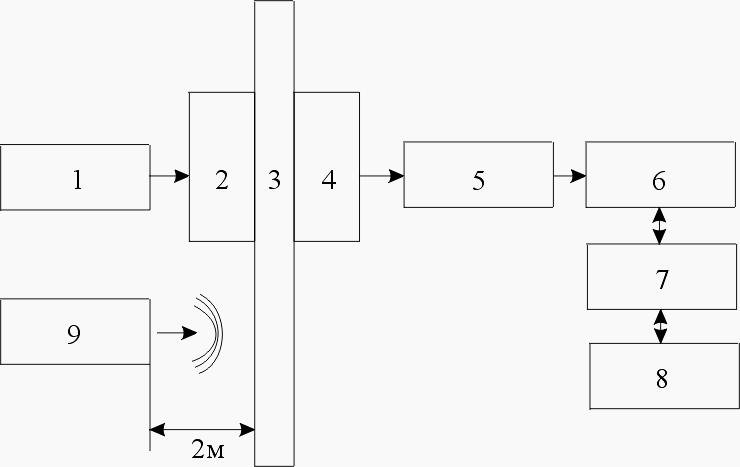

Рис. 3.3. Структурная схема лабораторной измерительной установки, где 1 – генератор зашумляющего сигнала, 2 - виброакустический преобразователь ЗП-3, 3 - макет строительной конструкции, 4 - датчик виброускорений, 5 - шумомер, 6 - анализатор спектра типа СК-4/72-2, 7 - блок сопряжения, 8 - ПЭВМ, 9 – генератор звукового сигнала

В ходе проведения экспериментальных исследований получены результаты, полностью совпадающие с теоретическими исследованиями, что подтверждает работоспособность устройства.

В ходе эксперимента, при описанных условиях его проведения, установлено следующее. Снижение, предположительно асимптотическое, амплитуды защищаемого сигнала на различных частотах в спектре результирующего сигнала достигало, в среднем: 9,4 дБ – на частоте 300 Гц; 15,8 дБ – на частоте 500 Гц; 20,2 дБ – на частоте 1 кГц; 15,7 дБ – на частоте 2 кГц; 27,2 дБ – на частоте 4 кГц.

Максимальное снижение, примерно в 50 раз (34 дБ), наблюдалось на частоте 4 кГц для стеклянного макета строительной конструкции толщиной 4 мм.

При воздействии зашумляющего сигнала на строительную конструкцию наблюдается распределение энергии защищаемого сигнала (согласно закону сохранения энергии) по исследуемому спектру за счет появления модуляционных составляющих мультипликативной помехи, то есть наблюдается перераспределение энергии по гармоникам и субгармоникам.

Кроме работы в защищаемых помещениях возможна реализация разработанного прототипа устройства защиты акустической информации в виде некоторого мобильного решения для установки на передвижных защищаемых ОИ²⁾.

Вопросы для самоконтроля

1. Что образует совокупность физической, информационной и коммуникационной сред? Дайте краткую характеристику этих сред.

2. За счет чего происходит утечка обрабатываемой информации по техническим каналам?

3. Дайте определение понятиям «объект информатизации», «акустический канал утечки информации», «вибрационный информативный сигнал».

4. Что является источником виброакустических колебаний? Назовите среды распространения виброакустических колебаний.

5. Дайте характеристику аппаратуре перехвата акустических колебаний.

6. От чего зависит уровень речевого сигнала?

7. Какие существуют способы защиты информации от утечки по виброакустическому каналу?

8. Назовите основные проблемы обеспечения безопасности информации от утечки по виброакустическому каналу.

9. Какие функциональные возможности интерфейса предоставляет USB-технология?

10. Перечислите составляющие шины USB, дайте им краткую характеристику.

11. Как осуществляется взаимодействие компонентов USB при передаче данных?

12. Какой алгоритм положен в основу предлагаемого устройства защиты информации?

13. Перечислите и охарактеризуйте типы передачи данных по шине USB.

14. Какие с точки зрения модели WDM существуют типы драйверов?

15. Раскройте понятие «диссипативные свойства строительной конструкции».

16. Какие существуют модели, обеспечивающие основу для разработки традиционных способов защиты речевой информации от утечки по виброакустическому каналу?

17. Дайте математическое представление обобщенному процессу виброзашумления?

18. Что является необходимым при оценке эффективности защиты речевой информации от утечки по виброакустическому каналу?

19. В каком направлении осуществляется снятие со строительной конструкции вибрационного сигнала?

20. Что на практике используют для анализа результата виброзашумления?

21. Какими возможностями обладает предлагаемое устройство защиты информации?

Заключение

В ходе работы определены возможные направления эффективного использования частотных характеристик элементов различных каналов утечки информации (применение специальных помех той природы, сигнал которой передается по линии связи для обеспечения аддитивного и мультипликативного зашумления канала). Эти направления не существуют отдельно от возможных ТКУИ и соответствуют их природе проявления. Они могут подразумевать использование физических процессов проходящих в канале утечки информации для увеличения эффективности мероприятий по ЗИ.

На основе анализа количественного весового соотношения между акустической и всей обрабатываемой информацией в качестве исследуемого канала утечки информации был выбран виброакустический канал.

При воздействии на строительную конструкцию специальным сигналом, маскирующий шумовой сигнал формируется за счет возбуждения по случайному во времени закону собственных колебаний инерционной системы (вибропреобразователь – строительная конструкция) с последующим аддитивным и мультипликативным наложением на информативный сигнал в результате проявления параметрического эффекта модуляции этого информативного сигнала. Если учесть, что при ударном возбуждении строительной конструкции характеристика отклика пропорциональна упругой деформации данной строительной конструкции, то закон модуляции обусловлен нелинейностью – квадратичной зависимостью модуля величины деформации от модуля момента воздействующей силы. При воздействии специального сигнала наблюдается перераспределение энергии защищаемого сигнала (согласно закону сохранения энергии) по спектру за счет появления модуляционных составляющих мультипликативной помехи, то есть наблюдается перераспределение энергии по гармоникам и субгармоникам. Иначе говоря, происходит «разваливание» («размазывание») информативного сигнала непосредственно в канале перехвата, без причинения вреда данному сигналу вне данного канала.
