Курсовая работа (т): Расчет сетевого графика табличным методом
Если у работ нет последующих работ, т.е. они входят в завершающее событие, их частный резерв равен общему.
Работы, у. которых общий и частный резервы времени равны нулю, входят з состав критического пути, определяющего общий срок строительства.
Работы, не лежащие на критическом пути, могут выполняться менее интенсивно или можно изменить срок начала их выполнения без нарушения срока окончания работ. Таким образом, для всех работ, не входящих в критический путь, могут быть два срока начала работ и два срока их окончания - наиболее ранний и наиболее поздний.
Для установления всех зависимостей в сетевом
графике производится его расчет, который обычно осуществляется в табличной
форме. По результатам определяется и наносится на график критический путь и
устанавливаются резервы времени для работ некритического пути.
.
Расчет сетевого графика табличным методом
Тип задания - 1. Подразумевает возведение
одноэтажного промышленного здания, при этом здание делится на захватки в
пределах одного температурного блока (в карте плана).
Количество захваток - 4
|
|
Прод-ть вып-я работ на захватке (дней) |
Кол-во рабочих (чел) |
|
Земляные работы |
13 |
4 |
|
Устр - во фундаментов |
11 |
5 |
|
Монтаж надз.части |
16 |
5 |
|
Кирпичная кладка |
- |
- |
|
Зап-е проемов |
8 |
5 |
|
Кровельные работы |
11 |
6 |
|
Сан-тех работы |
9 |
4 |
|
Электро-тех работы |
10 |
4 |
|
Отдел-е работы |
14 |
5 |

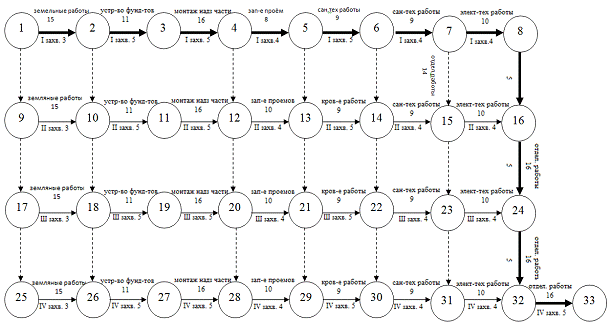

Изображение на сетевой модели поточного производства
Расчет сетевого графика в табличной форме
|
Номера начальных событий предшеств. работ |
Ход работ i-j |
Продолжитть работ ti-j |
Раннее начало работ Трн i-j |
Раннее окончание работ Тро i-j |
Позднее начало работ Тпа i-j |
Позднее окончание работ Тпо i-j |
Полный резерв времени R i-j |
Свободный резерв времени работ r i-j |
Отметка критического пути |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
- |
1-2 |
13 |
0 |
13 |
0 |
13 |
0 |
0 |
К |
|
- |
1-9 |
0 |
0 |
0 |
16 |
16 |
16 |
0 |
- |
|
1 |
2-3 |
11 |
15 |
26 |
15 |
26 |
0 |
0 |
К |
|
1 |
2-10 |
0 |
15 |
15 |
31 |
31 |
16 |
0 |
- |
|
2 |
3-4 |
16 |
26 |
42 |
26 |
42 |
0 |
0 |
К |
|
3 |
4-5 |
10 |
42 |
52 |
42 |
52 |
0 |
0 |
К |
|
3 |
4-12 |
0 |
42 |
42 |
58 |
58 |
16 |
0 |
- |
|
4 |
5-6 |
9 |
52 |
61 |
52 |
61 |
0 |
0 |
К |
|
4 |
5-13 |
0 |
52 |
52 |
68 |
68 |
16 |
0 |
- |
|
5 |
6-7 |
9 |
61 |
70 |
61 |
70 |
0 |
0 |
К |
|
5 |
6-14 |
0 |
61 |
61 |
77 |
77 |
16 |
0 |
- |
|
6 |
7-8 |
10 |
70 |
80 |
70 |
80 |
0 |
0 |
К |
|
6 |
7-15 |
0 |
70 |
70 |
86 |
86 |
16 |
0 |
- |
|
7 |
8-16 |
16 |
80 |
96 |
80 |
96 |
0 |
0 |
К |
|
1 |
9-10 |
15 |
0 |
15 |
16 |
31 |
16 |
0 |
- |
|
1 |
9-17 |
0 |
0 |
0 |
32 |
32 |
32 |
0 |
- |
|
2, 9 |
10-11 |
11 |
15 |
26 |
31 |
42 |
16 |
0 |
- |
|
2, 9 |
10-18 |
0 |
15 |
15 |
47 |
47 |
32 |
0 |
- |
|
10 |
11-12 |
16 |
26 |
42 |
42 |
16 |
0 |
- |
|
|
4, 11 |
12-13 |
10 |
42 |
52 |
58 |
68 |
16 |
0 |
- |
|
4, 11 |
12-20 |
0 |
42 |
42 |
74 |
74 |
32 |
0 |
- |
|
5, 12 |
13-14 |
9 |
52 |
61 |
68 |
77 |
16 |
0 |
- |
|
5, 12 |
13-21 |
0 |
52 |
52 |
84 |
84 |
32 |
0 |
- |
|
6, 13 |
14-15 |
9 |
61 |
70 |
77 |
86 |
16 |
0 |
- |
|
6, 13 |
14-22 |
0 |
61 |
61 |
93 |
93 |
32 |
0 |
- |
|
7, 14 |
15-16 |
10 |
70 |
80 |
86 |
96 |
16 |
0 |
- |
|
7, 14 |
15-23 |
0 |
70 |
70 |
102 |
102 |
32 |
0 |
- |
|
8, 15 |
16-24 |
16 |
96 |
112 |
96 |
112 |
0 |
0 |
К |
|
9 |
17-18 |
15 |
0 |
15 |
32 |
47 |
32 |
0 |
- |
|
9 |
17-25 |
0 |
0 |
0 |
48 |
48 |
48 |
0 |
- |
|
10, 17 |
18-19 |
11 |
15 |
26 |
47 |
58 |
32 |
0 |
- |
|
10, 17 |
18-26 |
0 |
15 |
15 |
63 |
63 |
48 |
0 |
- |
|
18 |
19-20 |
16 |
26 |
42 |
58 |
74 |
32 |
0 |
- |
|
12, 19 |
20-21 |
10 |
42 |
52 |
74 |
84 |
32 |
0 |
- |
|
12, 19 |
20-28 |
0 |
42 |
42 |
90 |
90 |
48 |
0 |
- |
|
13, 20 |
21-22 |
9 |
52 |
61 |
84 |
93 |
32 |
0 |
- |
|
13, 20 |
21-29 |
0 |
52 |
52 |
100 |
100 |
48 |
0 |
- |
|
14, 21 |
22-23 |
9 |
61 |
70 |
93 |
102 |
32 |
0 |
- |
|
14, 21 |
22-30 |
0 |
61 |
61 |
109 |
109 |
48 |
0 |
- |
|
15, 22 |
23-24 |
10 |
70 |
80 |
102 |
112 |
32 |
0 |
- |
|
15, 22 |
23-31 |
0 |
70 |
70 |
118 |
118 |
48 |
0 |
- |
|
16, 23 |
24-32 |
16 |
112 |
128 |
112 |
128 |
0 |
0 |
К |
|
17 |
25-26 |
15 |
0 |
15 |
48 |
63 |
48 |
0 |
- |
|
25 |
26-27 |
11 |
15 |
26 |
63 |
74 |
48 |
0 |
- |
|
26 |
27-28 |
16 |
26 |
42 |
74 |
90 |
48 |
0 |
- |
|
27 |
28-29 |
10 |
42 |
52 |
90 |
100 |
48 |
0 |
- |
|
28 |
29-30 |
9 |
52 |
61 |
100 |
109 |
48 |
0 |
- |
|
29 |
30-31 |
9 |
61 |
70 |
109 |
118 |
48 |
0 |
- |
|
30 |
31-32 |
10 |
70 |
80 |
118 |
128 |
48 |
0 |
- |
|
31 |
32-33 |
16 |
128 |
144 |
128 |
144 |
0 |
0 |
К |
Расчет графы
№4.
Трн (i-j) = max
th-i
Трн (1-2) = 0
Трн (1-9) = 0
Трн (2-3) = 15
Трн (2-10) = 15
Трн (3-4) = 15+11=26
Трн (4-5) = 15+11+16=42
Трн (4-12) = 15+11+16=42
Трн (5-6) = 15+11+16+10=52
Трн (5-13) = 15+11+16+10=52
Трн (6-7) = 15+11+16+10+9=61
Трн (6-14) = 15+11+16+10+9=61
Трн (7-8) = 15+11+16+10+9+9=70
Трн (7-15) = 15+11+16+10+9+9=70
Трн (8-16) = 15+11+16+10+9+9+10=80
Трн (9-10) = 0
Трн (9-17) = 0
Трн (10-11) = 15
Трн (10-18) = 15
Трн (11-12) = 15+11=26
Трн (12-13) = 15+11+16=42
Трн (12-20) = 15+11+16=42
Трн (13-14) = 15+11+16+10=52
Трн (13-21) = 15+11+16+10=52
Трн (14-15) = 15+11+16+10+9=61
Трн (14-22) = 15+11+16+10+9=61
Трн (15-16) = 15+11+16+10+9+9=70
Трн (15-23) = 15+11+16+10+9+9=70
Трн (16-24) = 15+11+16+10+9+9+10+16=96
Трн (17-18) = 0
Трн (17-25) = 0
Трн (18-19) = 15
Трн (18-26) = 15
Трн (19-20) = 15+11=26
Трн (20-21) = 15+11+16=42
Трн (20-28) = 15+11+16=42
Трн (21-29) = 15+11+16+10=52
Трн (22-23) = 15+11+16+10+9=61
Трн (22-30) = 15+11+16+10+9=61
Трн (23-24) = 15+11+16+10+9+9=70
Трн (23-31) = 15+11+16+10+9+9=70
Трн (24-32) = 15+11+16+10+9+9+10+16+16=112
Трн (925-26) = 0
Трн (26-27) = 15
Трн (27-28) = 15+11=26
Трн (28-29) = 15+11+16=42
Трн (29-30) = 15+11+16+10=52
Трн (30-31) = 15+11+16+10+9=61
Трн (31-32) = 15+11+16+10+9+9=70
Трн (32-33) = 15+11+16+10+9+9+10+16+16+16=128
Расчет графы №5
сетевой график табличный строительство
Тро (i-j)
= Трн i-j
+ i-j
Тро (1-2) = 15+0=15
Тро (1-9) = 0+0=0
Тро (2-3) = 11+15=26
Тро (2-10) = 0+15=15
Тро (3-4) = 16+26=42
Тро (4-5) = 10+42=52
Тро (4-12) = 0+42=42
Тро (5-6) = 9+52=61
Тро (5-13) = 0+52=52
Тро (6-7) = 9+61=70
Тро (6-14) = 0+61=61
Тро (7-8) = 10+70=80
Тро (7-15) = 0+70=70
Тро (8-16) = 16+80=96
Тро (9-10) = 15+0=15
Тро (9-17) = 0+0=0
Тро (10-11) = 11+15=26
Тро (10+18) = 0+15=15
Тро (11-12) = 16+26=42
Тро (12-13) = 10+42=52
Тро (12-20) = 0+42=42
Тро (13-14) = 9+52=61
Тро (13-21) = 0+52=52
Тро (14-15) = 9+61=70
Тро (14-22) = 0+61=61
Тро (15-16) = 10+70=80
Тро (15-23) = 0+70=70
Тро (16-24) = 16+96=112
Тро (17-18) = 15+0=15
Тро (17-25) = 0+0=0
Тро (18-19) = 11+15=26
Тро (18-26) = 0+15=15
Тро (19-20) = 16+26=42
Тро (20-21) = 10+42=52
Тро (20-28) = 0+42=42
Тро (21-22) = 9+52=61
Тро (21-29) = 0+52=52
Тро (22-23) = 9+61=70
Тро (22-30) = 0+61=61
Тро (23-24) = 10+70=80
Тро (23-31) = 0+70=70
Тро (24-32) = 16+112=128
Тро (25-26) = 15+0=15
Тро (26-27) = 11+15=26
Тро (27-28) = 16+26=42
Тро (28-29) = 10+42=52
Тро (29-30) = 9+52=61
Тро (30-31) = 9+61=70
Тро (31-32) = 10+70=80
Тро (32-33) = 16+128=144
Расчет графы №6
Тпн (i-j)=
Тпн i-j
- t i-j
Тпн (1-2)= 15-15=0
Тпн (1-9)= 16-0=16
Тпн (2-3)= 26-11=15
Тпн (2-10)=31-0=31
Тпн (3-4)=42-16=26
Тпн (4-5)=52-10=42
Тпн (4-12)=58-0=58
Тпн (5-6)= 61-9=52
Тпн (5-13)=68-0=68
Тпн (6-7)=70-9=61
Тпн (6-14)=77-0=77
Тпн (7-8)=80-10=70
Тпн (7-15)=86-0=86
Тпн (8-16)=96-16=80
Тпн (9-10)=31-15=16
Тпн (9-17)=32-0=32
Тпн (10-11)=42-11=31
Тпн (10-18)=47-0=47
Тпн (11-12)=58-16=42
Тпн (12-13)=68-10=58
Тпн (12-20)=74-0=74
Тпн (13-14)=77-9=68
Тпн (13-21)=84-0=84
Тпн (14-15)=86-9=77
Тпн (14-22)=93-0=93
Тпн (15-16)=96-10=86
Тпн (15-23)=102-0=102
Тпн (16-24)=112-16=96
Тпн (17-18)=47-15=32
Тпн (17-25)=48-0=48
Тпн (18-19)=58-11=47
Тпн (18-26)=63-0=63
Тпн (19-20)=74-16=58
Тпн (20-21)=84-10=74
Тпн (20-28)=90-0=90
Тпн (21-22)=93-9=84
Тпн (21-29)=100-0=100
Тпн (22-23)=102-9=9
Тпн (22-30)=109-0=109
Тпн (23-24)=112-10=102
Тпн (23-31)=118-0=118
Тпн (24-32)=128-16=112
Тпн (25-26)=63-15=48
Тпн (26-27)=74-11=63
Тпн (27-28)=90-16=74
Тпн (28-29)=100-10=90
Тпн (29-30)=109-9=100
Тпн (30-31)=118-9=109
Тпн (31-32)=128-10=118
Тпн (32-33)=144-16=128
Расчет графы №7
Тпо(h-i)=max
Tпнi-j
Тпо(1-2)=144-(16+16+16+16+10+9+9+10+16+11)=15
Тпо(1-9)=144-(16+16+16+10+9+9+16+11+15)=16
Тпо(2-3)=144-(16+16+16+16+10+9+9+10+16)=26
Тпо(2-10)=144-(16+16+16+10+9+9+16+11)=31
Тпо (3-4)=144-(16+16+16+16+10+9+9+10)=42
Тпо (4-5)= 144-(16+16+16+16+10+9+9)=52
Тпо (4-12)=144-(16+16+16+10+9+9+10)=58
Тпо (5-6)= 144-(16+16+16+16+10+9)=61
Тпо (5-13)=144-(16+16+16+10+9+9)=68
Тпо (6-7)=144-(16+16+16+16+10)=70
Тпо (6-14)=144-(16+16+16+10+9)=77
Тпо (7-8)=144-(16+16+16+16)=80
Тпо (7-15)=144-(16+16+16+10)=86
Тпо (8-16)=144-(16+16+16)=96
Тпо (9-10)= 144-(16+16+16+10+9+9+16+11)=31
Тпо (9-17)=144-(16+16+10+9+9+10+16+11+15)=32
Тпо (10-11)=144-(16+16+16+10+9+9+10+16)=42
Тпо (10-18)= 144-(16+16+10+9+9+10+16+11)=47
Тпо (11-12)= 144-(16+16+16+10+9+9+10)=58
Тпо (12-13)= 144-(16+16+16+10+9+9)=68
Тпо (12-20)=144-(16+16+10+9+9+10)=74
Тпо (13-14)=144-(16+16+16+10+9)=77
Тпо (13-21)=144-(16+16+10+9+9)=84
Тпо (14-15)= 144-(16+16+16+10)=86
Тпо (14-22)=144-(16+16+10+9)=93
Тпо (15-16)= 144-(16+16+16)=96
Тпо (15-23)=144-(16+16+10)=102
Тпо (16-24)=144-(16+16)=112
Тпо (17-18)= 144-(16+16+10+9+9+10+16+11)=47
Тпо (17-25)=144-(16+10+9+9+10+16+11+15)=48
Тпо (18-19)=144-(16+16+10+9+9+10+16)=58
Тпо (18-26)=144-(16+10+9+9+10+16+11)=63
Тпо (19-20)= 144-(16+16+10+9+9+10)=74
Тпо (20-21)= 144-(16+16+10+9+9)=84
Тпо (20-28)=144-(16+10+9+9+10=90
Тпо (21-22)= 144-(16+16+10+9)=93
Тпо (21-29)=144-(16+10+9+9)=100
Тпо (22-23)= 144-(16+16+10)=102
Тпо (22-30)=144-(16+10+9)=109
Тпо (23-24)= 144-(16+16)=112
Тпо (23-31)= 144-(16+10)=118
Тпо (24-32)= 144-16=128
Тпо (25-26)= 144-(16+10+9+9+10+16+11)=63
Тпо (26-27)= 144-(16+10+9+9+10+16)=74
Тпо (27-28)= 144-(16+10+9+9+10=90
Тпо (28-29)= 144-(16+10+9+9)=100
Тпо (29-30)= 144-(16+10+9)=109
Тпо (30-31)= 144-(16+10)=118
Тпо (31-32)= 144-16=128
Тпо (32-33)=144-0=144
Расчет графы №8
(i-j)= Tпн i-j - Tрн i-j= Tпн i-j - Tро i-j
(1-2)=15-15=0(1-9)=16-0=16(2-3)=26-26=0(2-10)=31-15=16(3-4)=42-42=0(4-5)=52-52=0(4-12)=56-42=16(5-6)=61-61=0(5-13)=68-52=16(6-7)=70-70=0(6-14)=77-61=16(7-8)=80-80=0(7-15)=86-70=16(8-16)=96-96=0(9-10)=31-15=16(9-17)=32-0=32(10-11)=42-26=16(10-18)=47-15=32(11-12)=58-42=16(12-13)=68-52=16(12-20)=74-42=32(13-14)=77-61=16(13-21)=84-52=32(14-15)=86-70=16(14-22)=93-61=32(15-16)=96-80=16(15-23)=102-70=32(16-24)=112-112=0(17-18)=47-15=32(17-25)=48-0=48(18-19)=58-26=32(18-26)=63-15=48(19-20)=74-42=32(20-21)=84-52=32(20-28)=90-42=48(21-22)=93-61=32(21-29)=100-52=48(22-23)=102-70=32(22-30)=109-61=48(23-24)=112-80=32(23-31)=118-70=48(24-32)=128-128=0(25-26)=63-15=48(26-27)=74-26=48(27-28)=90-42=48(28-29)=100-52=48(29-30)=109-61=48(30-31)=118-70=48(31-32)=128-80=48(32-33)=144-144=0
Расчет графы №9
(i-j) = Tрн j-k - Tро i-j
(1-2)=15-15=0(1-9)=0-0=0(2-3)=26-26=0(2-10)=15-15=0(3-4)=42-42=0(4-5)=52-52=0(4-12)=42-42=0(5-6)=61-61=0(5-13)=52-52=0(6-7)=70-70=0(6-14)=61-61=0(7-8)=80-80=0(7-15)=70-70=0(8-16)=80-96=0(9-10)= 15-15=0(9-17)= 0-0=0(10-11)= 26-26=0(10-18)= 15-15=0(11-12)= 42-42=0(12-13)= 52-52=0(12-20)= 42-42=0(13-14)= 61-61=0(13-21)= 52-52=0(14-15)= 70-70=0(14-22)= 61-61=0(15-16)= 80-80=0(15-23)= 70-70=0(16-24)= 80-96=0(17-18)= 15-15=0(17-25)= 0-0=0(18-19)= 26-26=0(18-26)= 15-15=0(19-20)= 42-42=0(20-21)= 52-52=0(20-28)= 42-42=0(21-22)= 61-61=0(21-29)= 52-52=0(22-23)= 70-70=0(22-30)= 61-61=0(23-24)= 80-80=0(23-31)= 70-70=0(24-32)= 80-96=0(25-26)= 15-15=0(26-27)= 26-26=0(27-28)= 42-42=0(28-29)= 52-52=0(29-30)= 61-61=0(30-31)= 70-70=0(31-32)= 80-80=0(32-33)=144-144=0
Заключение
Методы сетевого планирования и управления обеспечивают руководителей и исполнителей на всех участках работы обоснованной информацией, которая необходима им для принятия решений по планированию, организации и управлению.
Сетевые модели могут быть широко использованы на всех отечественных при разработке как долгосрочных, так и текущих планов. Сетевое планирование позволяет не только определять потребность различных производственных ресурсов в будущем, но и координировать их рациональный расходв настоящем. С помощью сетевых графиков можно соединить в единую систему всематериальные, трудовые, финансовые и многие другие ресурсы и средства производства и в идеальных (планируемых), и в реальных (существующих) экономических условиях.
В ходе выполнения курсовой работы были выполнены все поставленные цели: рассмотрены понятия сетевого планирования, по изученным правилам построен сетевой график, произведен расчет сетевого графика табличным методом.
