Курсовая работа (т): Расчёт токов короткого замыкания

Исходная схема замещения для расчёта установившегося тока КЗ представлена на рисунке 1.18.

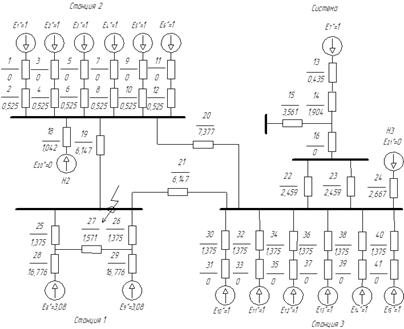

Рисунок 1.18 - Исходная схема замещения

;

Рисунок 1.19 - Преобразования схемы замещения (этап 1)

Преобразование треугольника в звезду:

Рисунок 1.20 - Преобразования схемы замещения (этап 2)

Рисунок 1.21 - Преобразования схемы замещения (этап 3)

Рисунок 1.22 - Преобразования схемы замещения (этап 4)

Рисунок 1.23 - Итоговая схема замещения

1.2.5 Определение токов КЗ в ветвях генераторов

1.2.6 Проверка правильности выборов режимов работы генераторов

На основании сравнения величины тока короткого замыкания от каждого генератора с его критическим током можно сделать вывод, что генераторы станции 1 работает в режиме предельного возбуждения, а генераторы станций 2 и 3 в режиме нормального напряжения. Следовательно, режимы работы генераторов выбраны верно и ток установившегося к. з. найден правильно. Результаты сравнения представлены в таблице 1.1.

Таблица 1.1

Определение режимов работы генераторов

сверхпереходный трехфазный короткий замыкание

2. Расчёт трёхфазного короткого замыкания методом типовых кривых

2.1 Составление и преобразование схемы замещения

Берётся преобразованная схема замещения из расчёта сверхпереходного тока КЗ (Рисунок 1.3)

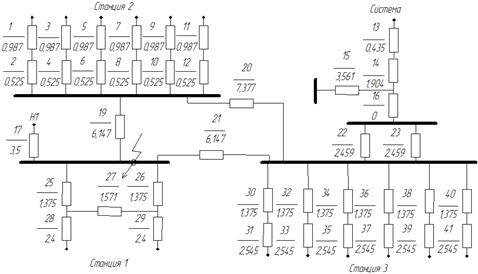

Рисунок 2.1 - Исходная схема замещения

Рисунок 2.2 - Преобразования схемы замещения (этап 1)

Рисунок 2.3 - Итоговая схема замещения

2.2 Определение начального тока КЗ от источников питания и нагрузки

2.3 Определение удаленности генераторов станции от места КЗ

2.4 Определение тока КЗ для различных моментов времени

2.5 Сравнение результатов расчета токов короткого замыкания методом эквивалентных ЭДС и методом типовых кривых

Расчет тока КЗ из пункта 2.4 сравнивается с расчетом начального сверхпереходного тока в месте короткого замыкания из пункта 1.1.6

Метод эквивалентных ЭДС:

Метод типовых кривых:

Разница в значениях Δ, %:

3. Расчёт токов при несимметричных видах КЗ методом типовых кривых

.1 Составление схем замещения различных последовательностей, определение его параметров, его преобразование и определение результирующего сопротивления

.1.1 Схема замещения прямой последовательности

Схема замещения прямой последовательности идентична схеме из рисунка 2.4

Рисунок 3.1 -Схема замещения прямой последовательности

Определяется результирующее сопротивление:

.1.2 Схема замещения обратной последовательности

Определяются сопротивления обратной последовательности генераторов станции:

 (3.1)

где  - сопротивление обратной последовательности генератора i-ой станции.

Рисунок 3.2 - Исходная схема замещения обратной последовательности

Рисунок 3.3 - Преобразования схемы замещения обратной последовательности (этап 1)

Рисунок 3.4 - Преобразования схемы замещения обратной последовательности (этап 2)

Рисунок 3.5 - Преобразования схемы замещения обратной последовательности (этап 3)

Рисунок 3.6 - Итоговая схема замещения обратной последовательности

Определяются результирующие сопротивления:

3.1.3 Схема замещения нулевой последовательности

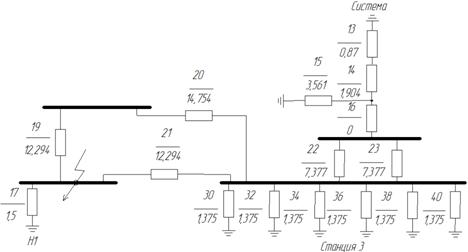

Рисунок 3.7 - Исходная схема замещения нулевой последовательности

Пересчитывается сопротивление нагрузки:

Определяются сопротивления линий:

Определяется сопротивление питающей системы:

Преобразование схемы замещения до трех лучевой звезды:

Рисунок 3.8 - Преобразования схемы замещения нулевой последовательности (этап 1)

Рисунок 3.9 - Преобразования схемы замещения нулевой последовательности (этап 2)

Рисунок 3.10 - Итоговая схема замещения нулевой последовательности

Определяется результирующее сопротивление:

3.2 Расчёт двухфазного короткого замыкания

.2.1 Определение начального действующего значения периодической составляющей тока КЗ прямой последовательности от каждого источника

 (3.2)

где  - сверхпереходное ЭДС i-ой ветви;

 - сопротивление прямой последовательности i-ой ветви;

 - сопротивление обратной последовательности i-ой ветви.

3.2.2 Определение удалённости генераторов станции от места КЗ

 (3.3)

где S_iном - номинальная мощность генератора i-ой станции;

n_i - количество генераторов на i-ой станции.
