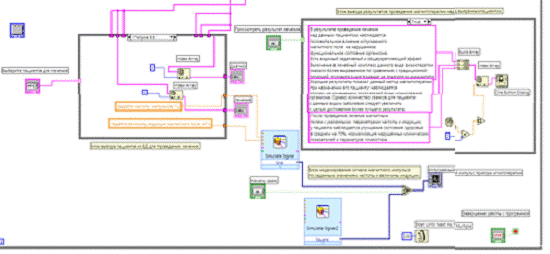

Рис. 10. Общий вид программного кода системы.
Данный модуль предназначенный для подключения к серверу баз данных MySQL
с помощью ADO-Toolkit. Информация считывается из БД ‘lv’ из таблицы Patients.
Для связи сервера баз данных с LabVIEW был использован ODBC-драйвер. ODBC
драйвер является ключевым компонентом при соединении виртуального прибора
спроектированного на LabVIEW 2009 с сервером БД MySQL. Этот драйвер необходим
для реализации прикладного программного API-интерфейса, который используется
для доступа к данным в реляционных базах данных. ODBC-технология позволяет
работать с разными источниками данных, абстрагируясь от особенностей
взаимодействия в каждом конкретном случае. Это достигается благодаря тому, что
поставщики различных баз данных создают драйверы, реализующие конкретное
наполнение стандартных функций из ODBC API с учётом особенностей их продукта. C
помощью ODBC можно разрабатывать приложения для использования одного интерфейса
доступа к данным, не беспокоясь о тонкостях взаимодействия между несколькими
источниками.

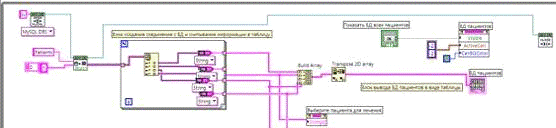

Рис. 11. Модуль получения информации из базы данных.
В данном модуле реализуются методы выбора пациента из БД для проведения лечения, моделирования сигнала магнитного импульса по заданным значениям частоты и величины индукции, а также отображение его на графике. Результатом работы модуля является вывод результатов проведения магнитотерапии над выбранным пациентом.
Данный модуль реализует добавление анкеты нового пациента в базу данных
«lv» в таблицу Patients. В данном модуле, так же как и в первом, использованы
елементы ADO-Toolkit.
Рис. 12. Модуль обработки информации

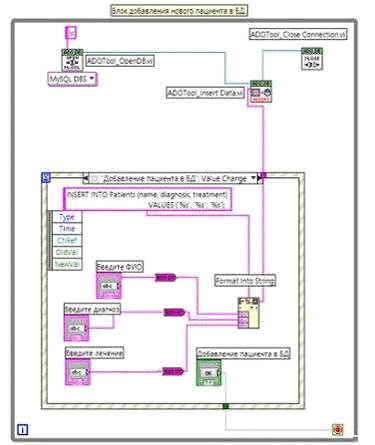

Рис. 14. Модуль добавления анкеты нового пациента в базу данных.
.1.2 Тестирование и отладка
После окончания этапа кодирования программы было произведено её тестирование и проверка на правильность работы.
Для проверки можно нажать кнопку «Показать БД всех пациентов». Далее
происходит загрузка информации о всех имеющихся пациентах из базы данных «lv».
Полученная информация совпадает с той, которая содержаться в БД, что
свидетельствует о верной работе первого модуля программы.
Рис. 15.Тестирование первого модуля программы.
На следующем этапе работы программы выбирается из списка пациент, в
результате чего в поля «Диагноз» и «Лечение» автоматически поставляется
значение из БД, соответствующее выбранному пациенту.

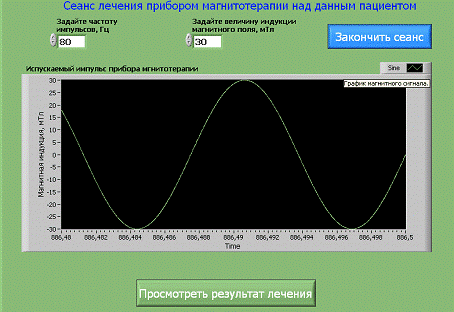

Рис. 16.Тестирование первой части второго модуля программы.
Проверим модуль построения графиков. Из предыдущего рисунка мы видим в
графе «Лечение» нужные параметры для проведения сеанса магнитотерапии над
данным пациентом. Введем эти значения в отведенные им поля и нажмем кнопку
«Начать сеанс». Как видно, начал строится график, моделирующий сигнал магнитотерапевтического
аппарата, что подтверждает график на рис. 17.

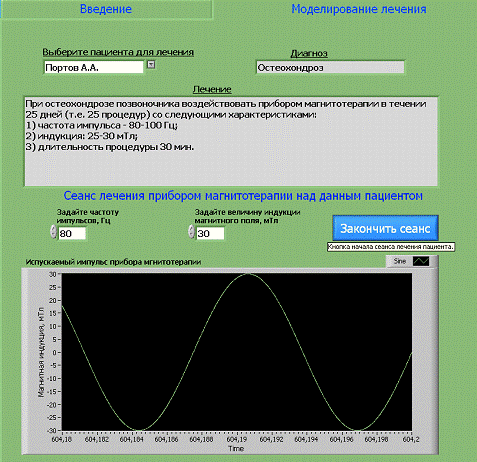

Рис. 17.Тестирование второй части второго модуля программы.
Из рис. 16 и рис. 17 можем сделать вывод, что второй модуль программы функционирует верно.
Проверим модуль добавления нового пациента в БД. Добавим пациента со
следующими характеристиками:

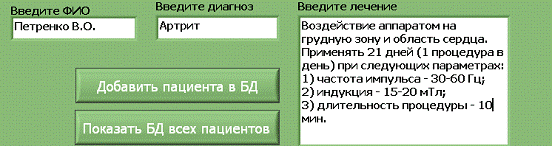

Рис. 18.Тестирование первой части третьего модуля программы.

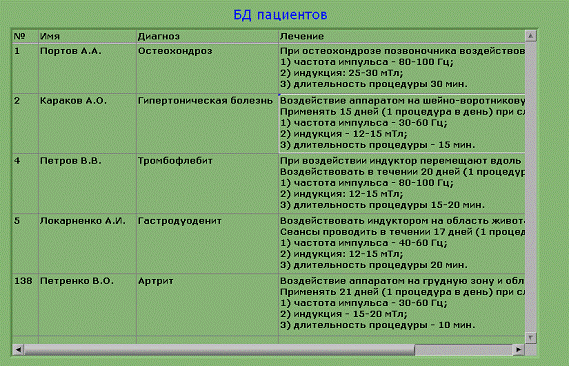

На следующем рисунке мы видим, что введенный нами пациент успешно
добавился в БД. В данный момент его ‘id’ = 138, что свидетельствует о
правильной работе 3 модуля.
Рис. 18.Тестированиевторой части третьего модуля программы.
Для работы программы необходимо установить LabVIEW 7.1 с ADO-Toolkit, а также сервер баз данных MySQL с ODBC-драйвером. После этого необходимо создать БД, код которой описан ниже:
TABLE IF NOT EXISTS `Patients` (
`id` int(5) NOT NULL AUTO_INCREMENT,
`name` varchar(255) CHARACTER SET utf8 COLLATE utf8_unicode_ci NOT NULL,
`diagnosis` varchar(255) CHARACTER SET utf8 COLLATE utf8_unicode_ci NOT NULL,
`treatment` text CHARACTER SET utf8 COLLATE utf8_unicode_ci NOT
NULL,KEY (`id`)
.
Рис. 18. Закладка 1- таблица пациентов.

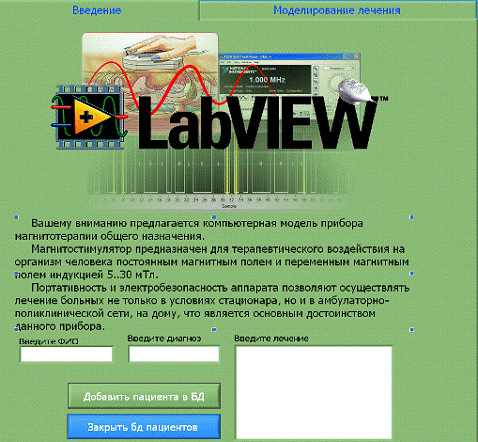

Передняя панель (модуль 1- введение)

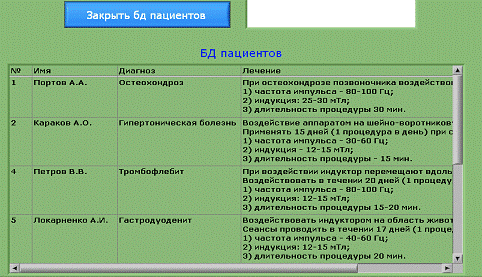

Для начала работы нужно проверить, имеется ли в базе данных какие-либо пациенты. Для этого нужно нажать на кнопку «Показать БД всех пациентов». Если таблица пуста, то стоит сначала заполнить поля добавления нового пациента и нажать кнопку «Добавить пациента в БД». После этого снова посмотреть таблицу всех пациентов. Я приведу скриншот уже заполненной БД:
Передняя панель (модуль 2- моделирование лечение)

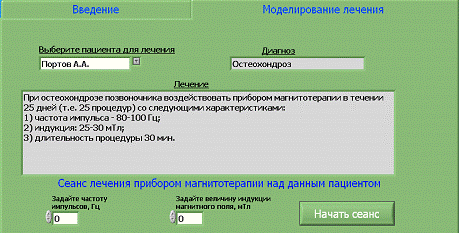

Данная закладка моделирует сеанс магнитотерапии над выбранным пациентом.
Для его начала нужно выбрать пациента из списка, ввести параметры прибора,
которые нужно для лечение именно этого пациента и нажать кнопку «Начать сеанс».
Рис. 19. Закладка 2 - оценка систолической функции ЛЖ.
В данной работе была разработана программа, которая моделирует работу реального прибора магнитотерапии.
Для реализации данной системы была выбрана платформа LabVIEW 7.1, которая идеально подходит для разработки такого вида задач. Входные и выходные данные программы будут загружаться в программу из базы данных, для реализации этой задачи будет использован модуль ADO-Toolkit. Графический язык G, который применяется в LabVIEW 7.1, позволяет быстро и эффективно разрабатывать приложения, в частности и для медицинских задач и приборов. Данная программа была реализована с использованием сервера баз данных MySQL, который включал в себя ODBC-драйвер для связи с LabVIEW 7.1.
Программа состоит из 3 модулей: модуль получения информации из базы данных (см. рис. 11), модуль обработки информации (см. рис. 12), модуль добавления анкеты нового пациента в базу данных (см. рис. 13). На рис.10 показан общий вид программного кода.
В процессе разработки программы было проведено её тестирование. Тестирование программы существенных ошибок не выявило, программа работала верно. Также было разработано руководство пользователя, где было детально описано принципы работы с данной программой.
Программа состоит из определенных модулей, которые удобно расположить графически и наглядно увидеть иерархическую структуру системы. В нашем случае она очень схожа с самой простой иерархической структурой - деревом, поскольку значение невязки равно 0.033. Это означает, что спроектированная структура легка для понимания и для реализации, что является большим преимуществом. Так же было проведено проектирование данной программы с помощь диаграмм «сущность-связь» (см. рис. 4), функционального моделирования (см. рис. 5), потока данных (см. рис.6 и рис.7) и диаграммы прецедентов (см. рис. 8).
Поскольку данный проект разрабатывался в рамках учебной программы и разработка велась одним человеком, то среди различных моделей жизненных циклов разработки программ была выбрана каскадная модель жизненного цикла. Так как эта модель предусматривает последовательное выполнение всех этапов проекта в строго фиксированном порядке, т.е. переход на следующий уровень происходит только по окончанию предыдущего, то учитывая, что по учебному плану мы имеем определенный срок сдачи на каждый этап, можно с твердостью сказать, что эта модель подходит почти идеально. Преимуществом выбора каскадной модели является экономия времени, четкая структуризация и поэтапность, эффективность использования и качество исполнения, так каждый предыдущий этап хорошо проверяется и только потом начинается реализация следующего.
На этапе предварительного проектирования для данного проекта была разработана диаграмма Ганта, которая отображает график работ на два семестра (см. рис.20).
Реализованная система может быть переделана и улучшена. Например, можно
реализовать систему, которая будет иметь в себе еще и аппаратную часть. Для
этих целей может быть применено такое программное обеспечении как «MultiSIM», а
также прибор «NI ELVIS II». Такой комплекс может быть очень полезным как в
научных целях, так и в лечебных.
Литература
1. К. Гленн Системное администрирование в школе, вузе, офисе. - М.: СОЛОН-ПРЕСС, 2008. - (Серия «Элективный курс. Профильное обучение»).
2. Н.В. Максимов, И.И. Попов Компьютерные сети: учебное пособие для студентов учреждений среднего профессионального образования. - М.: Форум, 2011.
. В. Олифер, Н. Олифер Основы компьютерных сетей. - СПб.: ПИТЕР, 2009. - (Серия «Учебное пособие»).
. Введение в Телекоммуникационные технологии / Под ред. В.И. Журавлева. - М., 2010. - 239 с.
. Пилиповский В.Я. Требования к личности техника в
условиях высокотехнологического общества // Наука и техника. - 2008. - № 5. -
С. 97-103.
Приложение
Диаграмма Ганта
Рис. 20. Этапы разработки системы.

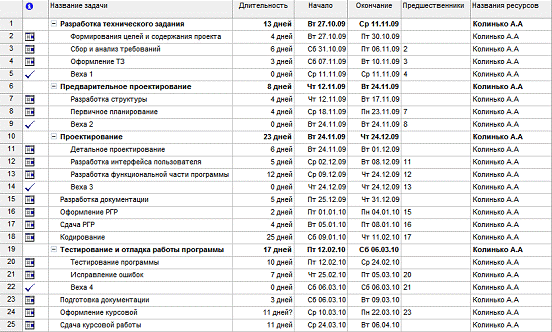

Рис 21. Диаграмма Ганта.
