Дипломная (вкр): Реконструкция оптического тракта связи и увеличение его пропускной способности

Направление

Номер оптического канала

Длина волны, нм

Междугородный транзит

1-2

1577,03-1576,20

Красноярск-Абакан

3-21

1575,37-1560,61

Канал управления и служебной связи

22

1559,79

Характеристики

Optix OSN 8800 T16

Optix OSN 8800 T32

Optix OSN 8800 T64

Размеры

847мм x 442мм x x 295 мм

900мм x 498мм x 250 мм

900мм x 498мм x 580 мм

Количество сервисных слотов

16

32

64

Коммутационная ёмкость

1,6T ODUk, 640G VC4 & 20G VC3 & VC12, 800G Пакет

3,2T ODUk, 1,28T VC4 & 80G VC3 & VC12, 1,6T Пакет

6,4T ODUk, 1,28T VC4 & 80G VC3 & VC12

Разнос каналов

50/100 ГГц фиксированная сетка для длин волн 40/80 37,5 ГГц ~ 400 ГГц гибкая сетка

Скорость на канал

100G, 200G, 400G

Диапазон длины волны

DWDM: 1529,16 нанометров ~ 1560,61 нанометров

Электропитание

-48 B DC/-60 B DC

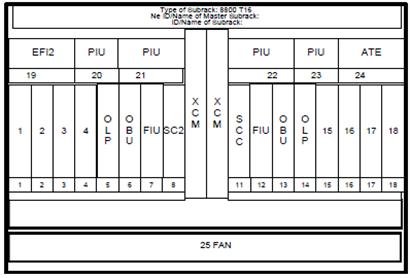

Оптический линейный усилитель OLA

Наименование

Количество, шт.

Наименование

Количество, шт.

OBU

2

FIU

2

SCC

1

OLP

2

SC2

1

XCM

2

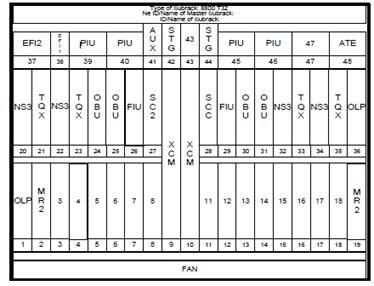

Таблица 5.3 - Перечень оборудования, входящего в комплектацию стативов ОТМ

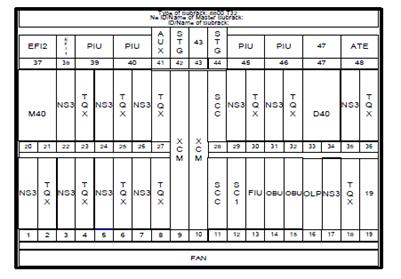

Перечень оборудования, входящего в комплектацию стативов ОADM приведён в таблице 5.4.

Таблица 5.4 - Перечень оборудования, входящего в комплектацию стативов ОADM.

Ниже приведены описание типы плат 80 - канальной системы OptiX OSN 8800.- Блок оптического мультиплексирования ввода/вывода двух каналов.- Блок резервирования оптической лини.- Блок системного контроля и связи./SC2 - Блок кросс-коммутации. Обеспечивает интегрированный груминг сигналов ODU1/ODU2 и максимальную ёмкость кросс-коммутации и груминга 1,28 Тбит/с для сигналов./ODU2.- Блок оптического мультиплексирования 40 длин волн.- Блок оптического демультиплексирования 40 длин волн.- Блок интерфейса оптического волокна.- Блок кросс-коммутации. Обеспечивает интегрированный. груминг сигналов ODU1/ODU2 и максимальную ёмкость кросс-коммутации.- Блок обработки линейных услуг 40GE.- Блок оптического усилителя большой мощности.- Интерфейсная плата аварийной сигнализации/тактовой./EFI2 - Блоки EFI1, EFI2 выполняют такие функции как подачи аварийных сигналов, вывод аварийных сигналов и функции каскадирования аварийных сигналов, а также управления подстативом.- Блок вспомогательных интерфейсов системы. Обеспечивает связь между платами и полками. AUX не предоставляет внешних интерфейсов, а имеет только четыре индикатора.

Плата OBU. Плата усилителя мощности оптического сигнала. Основные функции и возможности OBU: онлайн - мониторинг оптической производительности, усиление сигнала и прозрачное управление оптические спецификации платы OBU представлены в таблице 5.5. Плата OBU выполняет функцию бустера.

Таблица 5.5 Оптические спецификации платы OBU

Внешний вид постатива изображено на рисунке 5.4

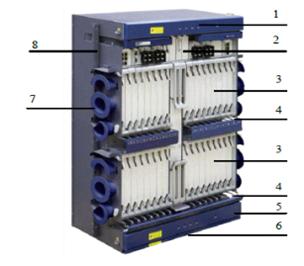

Рисунок 5.4 - Структура и внешний вид подстатива OptiX OSN 8800 Т32

На рисунке 5.4 приняты следующие обозначения:

- область индикаторов;

- область интерфейсов;

- область плат;

- область укладки оптических кабелей;

- блок вентиляторов;

- воздушный фильтр;

- катушка оптического кабеля;

- монтажная скоба.

. Расчет бюджета времени нарастания системы DWDM

Время нарастания - это время, требуемое для роста интенсивности света от 0,1 до 0,9 номинального значения [4].

Время спада - это время, требуемое для спада интенсивности света от 0,9 до 0,1 номинального значения [4].

Для расчета значения времени нарастания используется формула (6.1):

,                       (6.1)

где  = 0,1 нс - время нарастания в передатчике.

 - время нарастания в приемнике;- время нарастания в оптоволокне.

Время нарастания в приемнике вычисляется по формуле (6.2):

,                                               (6.2)

где ∆F = 10 ГГц - ширина полосы пропускания фотодиода.

 нс

Время нарастания в оптоволокне T_fiber определяется по формуле (6.3) [4]:

                              (6.3)

где TGVD - время нарастания, определяемое дисперсией групповых скоростей;- время нарастания, определяемое модовой дисперсией.

Для одномодового волокна T_modal равно нулю и T_fiber = Т_GVD, а T_GVD можно вычислить из следующего соотношения (6.4):

,                                    (6.4)

где D - коэффициент хроматической дисперсии оптоволокна G.655;

∆λ_0,5 - ширина спектра оптического источника излучения на уровне половины от максимума;

L - длина линии передачи.

Поскольку при уменьшении длины волны, коэффициент хроматической дисперсии возрастает по линейному закону, тогда, при передаче максимально возможного количества каналов системой «Optix OSN 8800» в 80 длин волн, расчет произведем для самой короткой длины волны 1560.61 нм при D = 11,2 пс/км.

Для участка между городами Красноярск и Абакан:

Время нарастания системы, с учетом коэффициента ухудшения (10%) вычисляется по формуле (6.5) [6]:

 (6.5)

Максимальное значение времени нарастания T_r зависит от ширины излучения лазерного диода, от типа линейного кода. В данном случае используется линейный код типа NRZ (NRZ-DPSK), тогда T_r должно быть меньше следующего максимального значения (6.6):

,                                        (6.6)

где Bi - скорость интерфейсного потока (9953,28 МБит/с).

Для участка между городами Красноярск и Абакан:

,34 нс ≤ 0,7 мс

Данное неравенство выполняется, следовательно, нет необходимости в установке компенсатора дисперсии.

7. Расчет энергетического бюджета системы DWDM

Расчет энергетического бюджета системы DWDM сводится к построению диаграммы уровней оптического канала, которая покажет проблемные участки ВОЛС, позволит определить запас по мощности и излишки запаса по мощности.

Поскольку энергетический потенциал системы определяется как разность между мощностью сигнала лазерного диода передающего транспондера (Тр. Tx) и чувствительностью фотоприемника приемного транспондера (Тр. Rx), а перед вводом группового оптического сигнала DWDM в оптоволокно линейного тракта, его усиливают мощным оптически усилителем - бустером (Б). Тогда, энергетический потенциал будет рассчитываться как разность между уровнем сигнала на выходе бустера и чувствительностью фотоприемника приемного транспондера (Тр. Rx). Уравнение энергетического баланса для всего участка ВОСП примет вид (7.1)

             (7.1)

где Э =  - энергетический потенциал системы значение из таблицы (5.5);

L - длина трассы между пунктами;

l_стр - строительная длина оптического кабеля принять равной 10 км;

α_ОВ - коэффициент километрического затухания оптического волокна;

α_ОР = 0,2 дБ - потери мощности оптического сигнала в оптическом разъеме (оптический коннектор);

α_НС = 0,05 дБ - потери мощности оптического сигнала в сварном соединении;

α_Д = 4 дБ - дополнительные потери мощности оптического сигнала (потери на изгибах оптоволокна, дисперсионные потери, потери в оптическом фильтре);

N_ОР - количество оптических разъемов;

α_ODMUX = 1,5×log₂N_λ - потери мощности оптического сигнала в оптическом мультиплексоре и демультиплексоре.

Из равенства (6.1) выразив длину трассы формула имеет вид (7.2),

                         (7.2)

Подставляя значения в выражение (4.2) и сравнивая полученные расчеты с фактической длиной трассы, должно выполниться неравенство L> L_Ф. Если неравенство не выполняется, тогда необходима установка линейных усилителей или предусилителя в оконечных пунктах. При последующем увеличении емкости системы, расчет производится для α_ОВ = 0,21 дБ/км:

В соответствии с техническими данными аппаратуры OptiX OSN 8800 секция может состоять из пяти пролетов до 120 км каждый. Усилители установлен на расстоянии до 119,1 км от оконечных пунктов и от другого линейного усилителя. Используемое оптическое волокно имеет километрическое затухание не более 0,22 дБ/км, значит, затухания пролетов с учетом всех дополнительных факторов затухания за счет неоднородностей будут равны 0,275 дБ\км рассчитываются по формуле (7.3):

 (7.3)

где - длина пролёта;

- километрические затухания в кабеле с учётом дополнительных потерь.

Для построения диаграммы уровней для направления Красноярск-Абакан необходимо определить среднюю мощность канального сигнала на выходе бустера (в интерфейсе MPI-S) определяется по формуле (7.4):

 (7.4)

где  - уровень максимальной мощности группового сигнала в интерфейсе;

N - число оптических каналов (80);

 - потери оптического тракта.

Мощность сигнала на входе линейного усилителя OLA1 определяется по формуле (7.5):

 (7.5)

Сигнал на усилительном участке OLA1 определяется по формуле (7.6):

 (7.6)

где g - мощность усилителя,

Сигнал на входе линейного усилителя OLA2 по формуле (7.5):

Мощность на выходе линейного усилителя OLA2 по (формуле 7.6):

Сигнал на входе линейного усилителя OLA3 по формуле (7.5):

Сигнал на выходе линейного усилителя OLA3 по формуле (7.6):

Сигнал на входе предусилителя определяется по формуле (7.5):

Таким образом на входе предусилителя мощность составит -25,84 дБм. Что соответствует чувствительности приёмника значение из таблицы (5.5) мощность помех, создаваемых усилителем определяется по формуле (7.7):

 (7.7)

где h - постоянная планка;- нормированная частота частотного плана волновых каналов;

- ширина спектра канала на уровне 0,5 мощности излучения.

Полученные значение переводятся в дБм по формуле (7.8):

 (7.8)

Мощность помех на входе линейного усилителя OLA 1 определяется по формуле (7.9):

 (7.9)

Перевод в мВт производится по формуле (7.10):

 (7.10)

мВт

Расчёт мощности помех на выходе усилителя OLA 1 определяется по формуле (7.11):

 (7.11)

Мощность помех создаваемые усилителем OLA1 определяются по формуле (7.7):

 мВт

Полученные значение переводятся в дБм по формуле (7.8):

Мощность помех на входе усилителя OLA2 рассчитывается по формуле (7.12):

 (7.12)

Перевод в мВт производится по формуле (7.10):

мВт

Мощность помех создаваемые усилителем OLA2 определяются по формуле (7.9):

Расчёт мощности помех на выходе усилителя OLA 2 определяется по формуле (7.7):

 мВт

Полученные значение переводятся в дБм по формуле (7.8):

Мощность помех на входе усилителя OLA3 рассчитывается по формуле (7.12):

Перевод в мВт производится по формуле (7.10):

мВт

Мощность помех создаваемые усилителем OLA3 определяются по формуле (7.7):

Расчёт мощности помех на выходе усилителя OLA 3 определяется по формуле (7.11):

 мВт

Полученные значение переводятся в дБм по формуле (7.8):

Расчёт мощности помех на входе предусилителя (7.12):

Перевод в мВт производится по формуле (7.10):

мВт

С учётом помех мощность помех в интерфейсе MPI-R определяется по формуле c учетом помех нулевых флуктуаций вакуума (7.13):

 (7.13)

где  - помехи создаваемы нулевых флуктуаций вакуума.

Полученные значение переводятся в дБм по формуле (6.8):

Расчёт отношение сигнал/шум на входе и выходе усилителей рассчитывается по формуле (7.14):

 (7.14)

Таблица 7.1 - Результаты расчёта мощности сигнала, мощности шумов и OSNR

На основе табличных данных строятся диаграммы и схема организации сети.

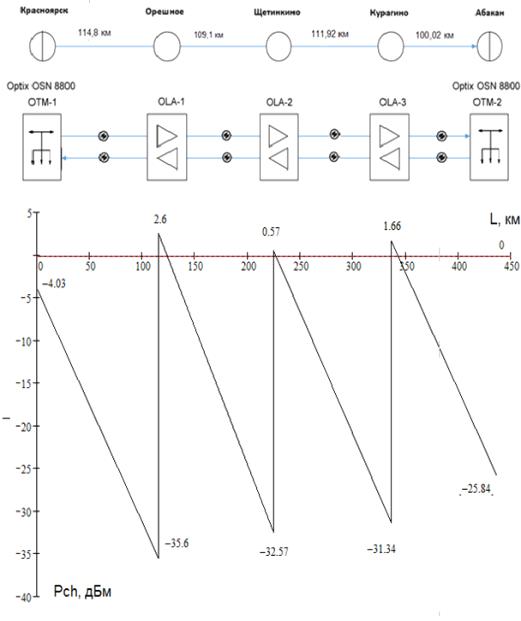

Рисунок 7.1 - Диаграмма уровня сигнала

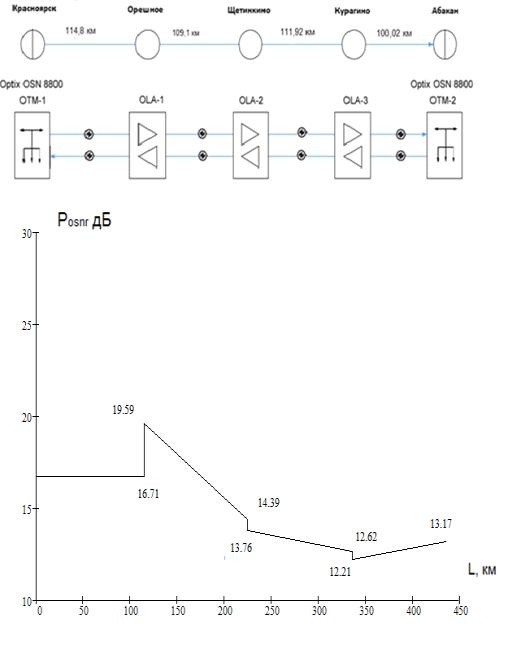

Рисунок 7.2 - Диаграмма OSNR

8. Разработка схемы управления сетью

Сетевое управление оказывает существенное влияние на качество передаваемых сигналов, развитие услуг сетей связи и на структуру элементов сети.

Системы управления сетью должна обеспечивать оперативное администрирование и эксплуатационное управление сетью, а именно:

конфигурирование сети;

сбор и обработку информации о всех элементах сети;

сбор статистики;

диагностику оборудования и программного обеспечения сети;

локализацию и исправление неисправностей;

предоставление отчетов о работе сети.

В качестве аппаратного средства предусматривается персональный компьютер под управлением ОС MicrosoftNT. Подключается к сетевым элементам через последовательные порты.

В качестве основных каналов управления используются каналы DCC и каналы сети Ethernet DCC Data Communication Chanal - встроенный канал сети управления.

К станции Абакан подключен элемент менеджер на базе персонального компьютера посредством сети Ethernet обобщенная схема управлению сетью без промежуточных пунктов изображена на рисунке 8.1.

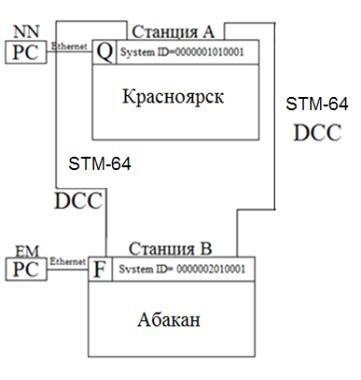

Рисунок 8.1 - Схема управления сетью

Каждый узел сети управления должен иметь свой адрес точки доступа сетевого сервиса NSAP, который присваивается узлу при инсталляции. Он уникален и служит для идентификации узла при его подключении к EM или NMS.

Важным параметром сети является количество мультиплексоров, правление которыми возможно.

Структура адреса NSAP изображена в таблице 8.1. Максимальная длина - 20 байтов.

Адрес области 10 байтов.

Адрес NSAP распределяются сетевой администрацией страны.

Если сеть локальна, то нумерация выбирается произвольно:

AFI - код страны = 39;

IDI=001F.

Адрес области 1, адрес домена 1.

Поле адреса AA 000000000000000100001.

Поле NSEL = 0.

Эти поля остаются постоянными для всех узлов.отражает структуру сети:

поле номера станции (Station - 3 байта);

поле номера отсека, где установлено оборудование (Room - 1 байт);

поле номера полки (Subrack - 2 байта).

Таблица 8.2 - Значение системных идентификаторов для узлов сети

Целостность МССС ПАО «Ростелеком» как информационной системы обеспечивается совместимостью протоколов взаимодействия (логическая совместимость) и совместимостью интерфейсов технических средств (физическая совместимость).

Оборудование МССС всех уровней, а также оборудование первичной сети связи, систем электропитания и кондиционирования подключено к системе мониторинга, в которой производится контроль доступности и состояния объектов сети, мониторинг ключевых сетевых параметров MPLS сетей, систем электропитания и кондиционирования. Все данные с устройств поступают в различные компоненты системы Netcool, где производится их автоматическая обработка и анализ, в результате которых, в случае превышения предельно допустимых пороговых значений параметров, формируются сообщения на центральную консоль Netcool Webtop в ООМ (ЦУС). По критически важным событиям система NetCool автоматически регистрирует Инциденты в системе HP Open View Service Desk, которые далее обрабатываются подразделениями, ответственными за эксплуатацию соответствующих объектов МССС.

Дежурный персонал ООМ (ЦУС) производит визуальный контроль состояния центральной консоли Netcool Webtop, при необходимости регистрирует в ручном режиме Инциденты по полученным сообщениям. Для различных подразделений эксплуатации в NetCool Webtop созданы специальные представления, в которых отображаются только сообщения, принадлежащие к определенной категории оборудования или сегменту сети, за эксплуатацию которых отвечает подразделение. С помощью таких представлений персонал подразделений эксплуатации может осуществлять визуальный контроль наличия аварийных сообщений на сетевом оборудовании в зоне своей ответственности. Таким образом, организован централизованный круглосуточный мониторинг состояния мультисервисной сети ПАО «Ростелеком».

Работоспособность оборудования сети с заданным качеством и эксплуатационной надежностью поддерживается путем содержания объектов технического обслуживания в пределах установленных эксплуатационных норм и технических условий. Вмешательство технического персонала в работу оборудования допускается только тогда, когда неисправности вызывают ухудшение качества обслуживания.

Эксплуатационно-техническое обслуживание всего проектируемого оборудования производится существующим техническим персоналом узла связи.

9. Оценка структурной надежности системы

.1 Общие положения

Надежностью называют свойство объекта сохранять во времени в установленных пределах значения всех параметров, характеризующих способность выполнять требуемые функции в заданных режимах и условиях применения, технического обслуживания, ремонтов, хранения и транспортировки. Расширение условий эксплуатации, повышение ответственности выполняемых радиоэлектронными средствами (РЭС) функций, их усложнение приводит к повышению требований к надежности изделий.

Требования по коэффициенту готовности для российских ВОЛС приведены в РД45-047-99.

Требуемые показатели качества и надежности для МСП, ВзПС и СМП ВСС РФ с максимальной протяженностью LM (без резервирования) приведены в таблице 9.1 и в таблице 9.2, в соответствии РД45-047-99 [15].

Таблица 9.1 - Показатели надежности для МСП, L_M = 200 км

Таблица 9.2 - Показатели надежности для ВзПС, LM = 1400 км

Примечание: для оборудования линейных трактов на МСП, ВзПС и СМП должно быть:

время восстановления НРП Тв нрп <2,5 час (в том числе время подъезда - 2 часа);

время восстановления ОРП, ОП Тв орп <0,5 час;

время восстановления ОК, Тв ок <10 час (в том числе время подъезда 3,5 часа).

9.2 Расчёт надежности ВОЛС

Расчет надежности, проектируемой ВОЛП, производится на основе среднестатистических значений интенсивности отказов λс и времени восстановления связи ТВ.

Среднее число (плотность) отказов ОК за счет внешних повреждений на 100 км. кабеля в год μ=0,34 [2].

Тогда интенсивность отказов ОК за 1 час на длине трассы ВОЛС (L) определяется как (9.1).

(9.1)

где L - длина проектируемой ВОЛС;

- количество часов в году;

Интенсивность отказов линейного тракта определяется по формуле (9.2).

(9.2)

где λ_К - интенсивность отказов на одном километре кабеля в час;

λ_ОП = 30˖10^-6 - интенсивность отказов на ОП в час;

λ_ОРП = 27˖10^-6 - интенсивность отказов на ОРП в час;

λ_НРП = 1,5˖10^-6 - интенсивность отказов на НРП в час;

Наработка на отказ линейного тракта, в часах, определяется по формуле (9.3).

(9.3)

Среднее время восстановления линейного тракта, в часах, определяется по формуле (9.4):

  (9.4)

где  - среднее время восстановления одного километра кабеля;

T_ВОП = 0,5 ч - среднее время устранения повреждения на ОП;

T_ВОРП = 0,5 ч - среднее время устранения повреждения на ОРП;

T_ВНРП = 2,5 ч - среднее время устранения повреждения на НРП;

Коэффициент простоя определяется по формуле (9.5).

(9.5)

Коэффициент готовности определяется по формуле (9.6).

(9.6)

Коэффициент готовности должен соответствовать Кг ≥ 0,998, условие полностью соблюдается и поэтому будет обеспечена безотказная работа сети согласно РД45-047-99 [15].

10. Охрана труда и электробезопасность при монтаже и эксплуатации

.1 Общие положения

В настоящем разделе приведен перечень мероприятий по технике безопасности и производственной санитарии.

Работы на действующих объектах, находящихся под напряжением, являются особо опасными и должны выполнятся в строгом соответствии с «Правилами техники безопасности при производстве электромонтажных работ».

В разработанных строительной организацией ППР должно быть предусмотрено следующее:

обеспечение безопасных и безвредных условий производства работ на объекте и рабочих местах в обычных и зимних условиях;

санитарно-гигиеническое обслуживание рабочих;

бытовые помещения для работающих;

В ППР, наряду с указанными основными положениями, должны быть отражены особенности производства работ в условиях действующего предприятия, которые должны быть согласованы с эксплуатационными предприятиями.

При установке кондиционера монтаж, крепление трубопроводов, гидравлическое испытание и проверка внутренних систем водопровода и канализации должны производится в полном соответствии с главами СНиП 3.05.01-85 [14].

10.2 Обеспечение безопасности персонала, обслуживающего технологическое оборудование

Безопасность персонала, обслуживающего технологическое оборудование, обеспечивается:

заземлением оборудования;

использование исправных приборов;

ознакомления с техникой безопасности;

поддержания чистоты помщения;

размещением оборудования в технических зданиях с учетом свободного доступа к оборудованию при монтаже и эксплуатации;

укладкой диэлектрических резиновых ковриков у вводных, токораспределительных стоек;

использованием инструментов и переносных ламп на напряжение 42 В;

использованием инструментов с изолированными ручками [14].

10.3 Обеспечение безопасности персонала, обслуживающего электрооборудование

Помещения ЭПУ, выпарительной и аккумуляторной относятся к особо опасным помещениям в отношении поражения людей электрическим током.

Безопасность персонала, обслуживающего электропитание установки, обеспечивается следующими проектными решениями:

автоматическим отключением питания цепи или электрооборудования при коротком замыкании токоведущей части напряжением 380/220В на защитный проводник или корпус в соответствии с ГОСТ Р50571.3-94;

укладкой диэлектрических ковров перед обслуживаемыми сторонами электрооборудования с напряжением 380\220В в помещениях выпрямительной;

комплектом защитных средств и инструментов. [14].

10.4 Мероприятия по пожаротушению

Противопожарные мероприятия в помещениях ЭПУ, выпрямительной и аккумуляторной обеспечиваются:

применением несгораемых материалов для монтажа электрооборудования;

наличием первичных средств пожаротушения;

герметизацией проходов фидеров питания через перегородки и перекрытия.

Выполнения монтажных и регламентных работ на ЭПУ должно производиться в строгом соответствии с правилами ПУЭ, ПТЭ и ПТБ [14].

10.5 Инженерно-технические мероприятия ГО и ЧС

Инженерно-технические мероприятия гражданской обороны и мероприятия по предупреждению чрезвычайных ситуациях данным проектом не предусматриваются чрезвычайных ситуаций данных проектом не предусматриваются.

10.6 Охрана окружающей среды

Проектом предусматривается применение экологически чистого оборудования, которое не оказывает вредного воздействий на окружающую среду, не является источником электромагнитных колебаний и в процессе эксплуатации не создает вредных электромагнитных или иных излучений, что подтверждается действующими сертификатами в соответствии с СанПиНом 2.2.1/2.1.1-1200-03 [14].

Заключение

В данной выпускной квалификационной работе разработаны основные системотехнические и технологические решения по реконструкции участка сети ПАО «Ростелеком» для предоставления клиентам как уже существующих услуг VPN, пакетной телефонии, широкополосного доступа так и вновь вводимых услуг, в соответствии с запланированным увеличением клиентской базы.

Предусмотрено расширение волоконно-оптических систем передачи данных с применением аппаратуры спектрального уплотнения DWDM и использованием задействованной емкости существующих волоконно-оптических кабелей ПАО «Ростелеком».

Охарактеризована транспортная система, а также произведён расчёт основных параметров линейного тракта на участке Красноярск - Абакан, по результатам расчета произведен подбор оборудования. Рассмотрены вопросы организации эксплуатации и управления на участке сети филиала. Произведен так же расчёт надёжности волоконно-оптической линии связи.

Библиография

1.       Выпускная квалификационная работа: Методические указания по оформлению. /Гниломёдов Е.И., Букрина Е.В. - Екатеринбург: УрТИСИ ФГОБУ ВО «СибГУТИ», 2013. - 35 с.

.        Красноярск - о городе Красноярск. [Электронный ресурс] - Электрон. дан. - Режим доступа: http://www.metaprom.ru/regions/Krasnoyarsk.html.

.        Абакан - о городе Абакан [Электронный ресурс] - Электрон. дан. - Режим доступа: http://www.metaprom.ru/regions/Abakan.html.

4.       DWDM системы: информация о DWDM системе. /Листвин.В.Н., Трещиков В.Н - Москва: Техносфера, 2015. - 296с.

.        Компьютерные сети. принципы, технологии, протоколы: Учебник для вузов. /Олифер В.Г., Олифер Н.А. - Питер, 2010 - 944 с.

6.       DWDM технология. [Электронный ресурс] - Электрон. дан. - Режим доступа: https://evileg.com/ru/post/38/.

7.       DWDM технология. [Электронный ресурс] - Электрон. дан. - Режим доступа: https://evileg.com/ru/post/38/.

8.       DWDM технология - плотные WDM. [Электронный ресурс] - Электрон. дан. - Режим доступа: http://www.studfiles.ru/preview/4599854/page:21/

.        Интеллектуальная оптическая платформа передачи OptiX OSN 8800. [Электронный ресурс] - Электрон. дан. - Режим доступа: http://e.huawei.com/ru/products/fixed-network/transport/wdm/osn-8800.

.        Официальный информационный сайт ПАО «Ростелеком» [Электронный ресурс] - Электрон. дан. - Режим доступа: http://www.company.rt.ru.

.        Многоволновая система OptiX BWS 1600G [Электронный ресурс] - Электрон. дан. - Режим доступа: http://medlec.org/lek2-100495.html.

.        Типы и стандарты оптических волокон [Электронный ресурс] - Электрон. дан. - Режим доступа: http://izmer-ls.ru/sov.html.

.        Указ Президента РФ от 9 мая 2017 г. № 203 «О Стратегии развития информационного общества в Российской Федерации на 2017 - 2030 годы» [Электронный ресурс] - Электрон. дан. - Режим доступа: http://www.garant.ru/

.        Охрана труда и электробезопасность [Электронный ресурс] - Электрон. дан. - Режим доступа: http://ohrana-bgd.ru/elektro/elektro.html.

.        Руководящий документ отрасли линии передачи волоконно-оптических на магистральной и внутризоновой сетях ВСС России. / Руководящий технический материал. Книга. 1, 2. М..
