Ультразвуковой дефектоскоп общего назначения

Уд 2 - 70

Руководство пользователя

Санкт-Петербург

2007

1. Назначение

Ультразвуковой дефектоскоп общего назначения УД2-70 предназначен для контроля материалов готовых изделий, полуфабрикатов и сварных соединений. Дефектоскоп реализует эхо-импульсный, теневой и зеркально-теневой методы акустического контроля.

2. Технические характеристики

Наименование параметра или характеристики

Значение параметра или характеристики

Частота ультразвуковых колебаний (рабочая частота), МГц

0,4; 1,25; 1,8;

2,5; 5,0; 10,0

Частота синхронизации (частота следования зондирующих импульсов ЗИ), Гц

30, 60, 120, 250,

500, 1000

Максимальная глубина прозвучивания (сталь, продольная волна), мм

2500

Длительность развертки, мкс

1 ÷ 1655

Задержка развертки (Д – длительность развертки, З – задержка развертки), мкс

Д + З = 1655

Количество стробов АСД

2

Длительность строба АСД 1, мкс

1 ÷ 1655 с шагом 1

Задержка строба АСД 1 (Дстр – длительность строба, Зстр – задержка строба), мкс

Дстр + Зстр = 1655

Длительность строба АСД 2, мкс

1 ÷ 1655 с шагом 1

Задержка строба АСД 2 (Дстр – длительность строба, Зстр – задержка строба), мкс

Дстр + Зстр = 1655

Диапазон регулировки усиления приемного тракта, дБ

0 ÷ 100

с шагом 0,5 или 1

Диапазон регулировки скорости распространения ультразвуковых колебаний (УЗК), м/с

100 ÷ 15000

с шагом 1

Диапазон рабочих температур, оС

-10 ÷ +50

Динамический диапазон ВРЧ не менее, дБ

80 с шагом 0,5

Количество точек регулировки ВРЧ (в зависимости от диапазона), мкс

3 ÷ 250

Длительность зоны ВРЧ, мкс

-3 ÷ 1442

Диапазон регулировки порога АСД, %

5 ÷ 100

Диапазон регулировки линейной компенсированной отсечки, %

0 ÷ 100 с шагом 1

Питание от аккумулятора, В

12

Диапазон уровня АРУ, %

20 ÷ 100 с шагом 1

Длительность зоны АРУ, мкс

1 ÷ 1655 с шагом 1

Задержка зоны АРУ (ДАРУ – длительность зоны, ЗАРУ – задержка зоны), мкс

ДАРУ + ЗАРУ = 1655

Сервисные возможности:

  • Встроенные часы и календарь;

  • Автоматическая регулировка усиления (АРУ);

  • Наличие режима огибающей амплитуд сигналов от дефектов;

  • Полуавтоматическое определение времени задержки в пьезоэлектрическом преобразователе (ПЭП);

  • Наличие в памяти дефектоскопа типовых вариантов настроек;

  • Возможность записи в память дефектоскопа различных вариантов настроек в зависимости от задач контроля;

  • Отображение кривой временной регулировки чувствительности (ВРЧ);

  • Два независимых строба автоматической сигнализации дефекта (АСД);

  • Наличие режима «толщиномер»; запись в память значений измеренных толщин контролируемых изделий не менее 4000;

  • Запись изображений А-Скан и специальных настроек дефектоскопа (общее количество не менее 700);

  • Передача данных на персональный компьютер (ПК), формирование и распечатка протоколов контроля.

3. Органы управления и режимы работы дефектоскопа

Рис. 3.1 Передняя панель дефектоскопа

Рис. 3.2 Верхняя панель дефектоскопа

Строб АСД

Информационное поле

Рабочее меню

Индикатор заряда аккумулятора

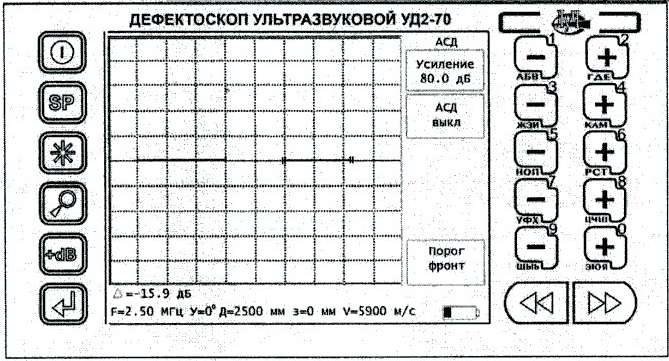

Рис. 3.3 Структура экрана дефектоскопа в рабочем режиме

Информационное поле содержит три строки информации.

Первая строка информации: Δ - превышение амплитуды эхо-сигнала относительно половины экрана; Для прямого ПЭП: Н - глубина отражателя. Для наклонных ПЭП: S – расстояние по лучу до отражателя; X,Y – координаты отражателя.

Вторая строка информации: F - рабочая частота; У - угол ввода луча; Д - длительность развертки; З - задержка развертки; v - скорость распространения УЗК в материале контролируемого объекта.

Третья строка информации: Индикация значков при включении режимов:

- режим «Лупа»; * - режим «Заморозка»; ВРЧ - включена временная регулировка чувствительности; АРУ - включена автоматическая регулировка усиления.

3.1 Органы управления дефектоскопом

Обозначение

Назначение

Изображение на экране

«сеть»

Включение и выключение дефектоскопа.

При включении дефектоскопа на экране появляется или основное меню, или рабочий режим с настройками, которые были в момент выключения дефектоскопа.

«меню»

Выбор столбца рабочих меню в основном меню, выбор рабочего меню.

Смена рабочего меню в рабочем режиме.

Перемещение курсора при записи имени настройки, макросов и файлов.

«рабочие

кнопки»

Изменение значения параметров и выбор рабочего меню парой кнопок напротив нужной строки.

Ввод текстовых и числовых знаков при записи имени настройки, макросов и файлов.

«основное меню»

Вызов основного меню.

Повторное нажатие в основном меню возвращает в рабочий режим.

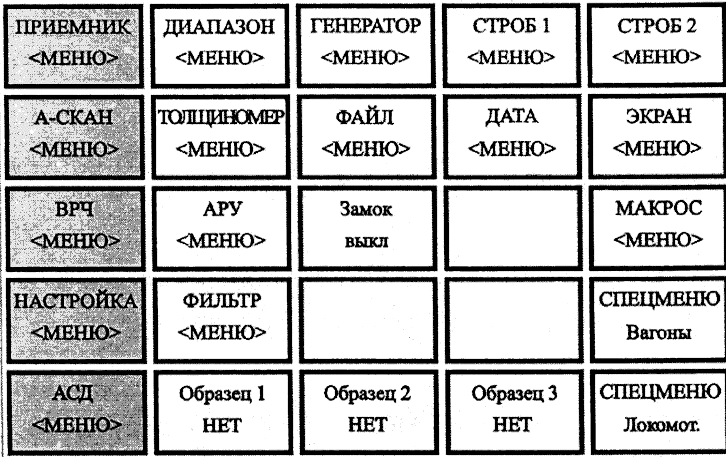

Столбец с рабочими меню выбирается кнопками «меню». Необходимое рабочее меню в выделенном столбце активизируется «рабочими кнопками» напротив выбранного рабочего меню.

Выделенные желтым цветом рабочие меню можно выбирать в рабочем режиме кнопками «меню».

«заморозка»

Заморозка изображения на экране.

Выключение режима «заморозка» повторным нажатием.

Стирание текущей огибающей эхо-сигналов в режиме ВРЧ.

«лупа»

В режиме «лупа» параметры развертки (задержка, длительность) устанавливаются равными параметрам строба АСД 1 (задержка, длительность).

При удерживании более 4 с - переход в режим увеличенного экрана.

Возврат в основной режим осуществляется повторным нажатием кнопки.

«дополнительное

усиление»

Дискетное (3…30 дБ) увеличение чувствительности (дополнительное усиление) на заданную величину. Величина дискретного увеличения чувствительности задается в строке «+dB» рабочего меню «Приемник».

Возврат к исходной чувствительности осуществляется повторным нажатием кнопки.

«ввод»

Запись информации в память дефектоскопа, вызов настроек и протоколов контроля из памяти дефектоскопа.

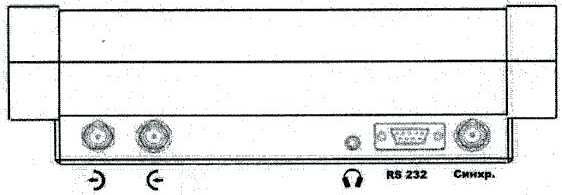

Разъем «выход генератора импульсов возбуждения» для подключения излучающего ПЭП

Разъем «вход усилителя» для подключения приемного ПЭП

Разъем последовательного порта RS 232, для связи дефектоскопа с ПК

Разъем подключения кабеля для синхронизации внешних устройств или для подключения внешней синхронизации дефектоскопа

Разъем для подключения головных телефонов.

3.2 Режимы работы дефектоскопа

3.2.1. Параметры пэп (точка выхода луча, стрела пэп, задержка в пэп и угол

ввода луча).

Используются стандартные образцы СО-3, СО-2, СО-3Р.

Последовательность действий

Изображение на экране

Вызвать кнопками «Меню» рабочее меню «Приемник» и установить соответствующими кнопками «» и «-»: пункт меню «усиление» равным 25÷30 dB, «Частота ПЭП» - частоту ПЭП, «+dB» - 6 dB, «Шаг» - 1 dB, «Пик» - выкл.

В рабочем меню «Диапазон» установить: «диапазон» 100÷150 мм, «Задержка» 0 мм, «Ед. изм.» - мм, «Толщ. изделия» - выкл.

В рабочем меню «Генератор» установить «Развертка» - автомат., «Частота повт.» - 250 Гц, «Отсечка» - 0-20 %.

В рабочем меню «Толщиномер» установить: «Режим» - 0-1, «Скорость УЗК» - скорость ультразвука в материале контролируемого объекта, «Угол ввода» - угол ввода ПЭП.

В рабочем меню «Строб 1» установить: «Начало» - 20-40 мм, «Ширина» - 80-100 мм, «Полярность» - +, «Уровень» - 20%.

Определение точки выхода луча, задержки в ПЭП

и стрелы ПЭП (n)

Установить ПЭП на СО-3, СО-3Р (Рис. 4) в положение максимума амплитуды эхо-сигнала от вогнутой цилиндрической поверхности.

Точка выхода луча ПЭП – напротив центра полуокружности.

С трела ПЭП (n) - расстояние от точки выхода до передней грани ПЭП.

Рис. 4

В рабочем меню «Толщиномер» изменением кнопками «» и «-» значения пункта мню «Призма» добиться показания расстояния по лучу «s» (в нижней части экрана) равным 60 мм.

В пункте меню «Призма» индицируется задержка ПЭП.

Определение угла ввода луча

Установить ПЭП на СО-3Р, СО-2 (Рис. 5) в положение максимума амплитуды эхо-сигнала от отверстия ø 6 мм на глубине 44 мм.

Считать угол ввода луча по шкале образца напротив точки выхода луча ПЭП.

Рис. 5
