Материал: РТЦ_лаба2_Жежерин_1сем
В таблице приведены результаты расчетов параметров первых гармоник:
n |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
0,00 |
6,37 |
0,00 |
2,12 |
0,00 |
1,27 |
0,00 |
0,91 |
0,00 |
0,71 |
0,00 |
0,58 |
|
0 |
-1,6 |
0 |
-1,6 |
0 |
-1,6 |
0 |
-1,6 |
0 |
-1,6 |
0 |
-1,6 |
По полученным данным рассчитаем параметры гармоник выходного сигнала:
Подставим в ряд Фурье для второго сигнала:
Результаты
расчета значений
приведены в таблице
t |
0 |
T/4 |
T/2 |
3T/4 |
T |
|
-0,003 |
2,842 |
0,003 |
-2,842 |
-0,003 |

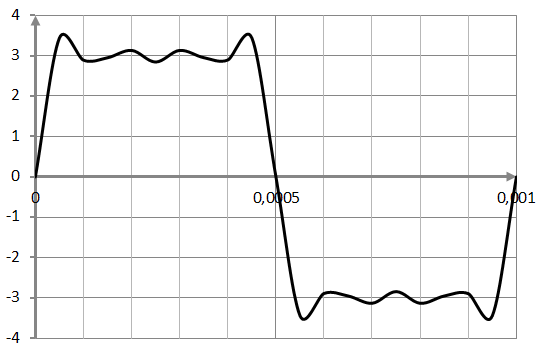

По полученным данным построен график :
5. Вывод
В ходе проделанной работы были получены экспериментальные и теоретические АЧХ и ФЧХ для линейных цепей. Теоретическая АЧХ совпала с экспериментальной, в отличии от ФЧХ. Кроме того, значения теоретически рассчитанного сигнала при T/2<t<T так же не совпали с экспериментальными данными. Это может быть связанно с неправильно собранной схемой, ошибкой при измерениях, либо с ошибкой в расчетах. Остальные теоретические значения совпали с экспериментальными в пределах погрешностей.
