При расположении проезжей части улицы или дороги на одном уровне с поверхностью территории защищаемого от шума объекта параметр можно определить по формуле

=0,07 , (10.8)

где d_п – расчетное расстояние, м (для потоков автомобильного транспорта d_п = 1,4l_п; для источников шума на территории застройки d_п = l_п );

Н_рт – высота расчетной точки над условной плоскостью территории защищаемого объекта, м;

Н_иш – высота условного акустического центра источника шума над условной плоскостью территории защищаемого от шума объекта, м;

l_п – длина проекции расстояния R на условную плоскость территории защищаемого от шума объекта, м.

При распространении шума над акустически жестким покрытием территории (асфальт, бетон, вода, плотный грунт) его влиянием пренебрегают.

Снижение шума вследствие поглощения звука в воздухе ∆L_{А воз}, дБА, определяют по номограмме рис. 10.2, в зависимости от кратчайшего расстояния R_п , м, между расчетной точкой и акустическим центром источника шума.

Снижение уровня звука экраном-стенкой ∆L_{А экр. ст} ,дБА, можно определить по кривым рис. 10.3, в зависимости от числа Френеля и вида источника шума. Число Френеля определяется по формуле

N=2δ/λ, (10.9)

где δ – разность длин путей звукового луча, м;

λ – длина звуковой волны, м.

Рис. 10.2. Номограмма для определения снижения уровня шума вследствие поглощения звука в воздухе

Рис. 10.3. График для определения снижения уровня звука

экраном-стенкой:

1– транспортные потоки; 2– железнодорожные поезда

Разность длин путей звукового луча δ, м, в соответствии с расчетными схемами экранов (рис.10. 4) следует определять по формуле

δ = (а+в)-с, (10.10)

где а – кратчайшее расстояние между акустическим центром источника шума и верхней кромкой экрана (акустический центр потоков автомобильного транспорта располагается на оси дальней от расчетной точки полосы движения на высоте 1м от уровня поверхности проезжей части дороги (улицы), м;

в – кратчайшее расстояние между расчетной точкой и верхней кромкой экрана, м;

с – кратчайшее расстояние между акустическим центром источника шума и расчетной точкой, м.

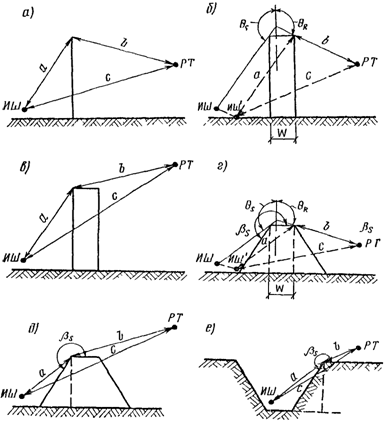

Рис.10.4. Расчетные схемы для определения снижения уровня звука

экранами: а – стенка; б,в – здание, г,д – насыпь, е – выемка

Расстояния а, в и с следует определять по формулам:

а = , (10.11)

в = , (10.12)

с = , (10.13)

где а¹, в¹ – длина проекции расстояния соответственно а и в на горизонтальную плоскость, м;

Н_экр – отметка уровня верхней кромки экрана, м;

Н_иш, Н_рт – отметки уровня акустического центра соответственно источника шума и расчетной точки, м.

Длину звуковой волны λ при определении числа Френеля следует принимать равной: для автомобилей, автобусов, троллейбусов – 0,84; для трамваев – 0,6.

Снижение уровня звука экраном-зданием ∆L_{А экр. зд} , дБА, определяют по формуле

∆L_{А экр.зд.} = ∆L_{А экр.ст.} + ∆L_{А т} , дБА, (10.14)

где ∆L_{А экр.ст} – снижение уровня звука экраном-стенкой, дБА;

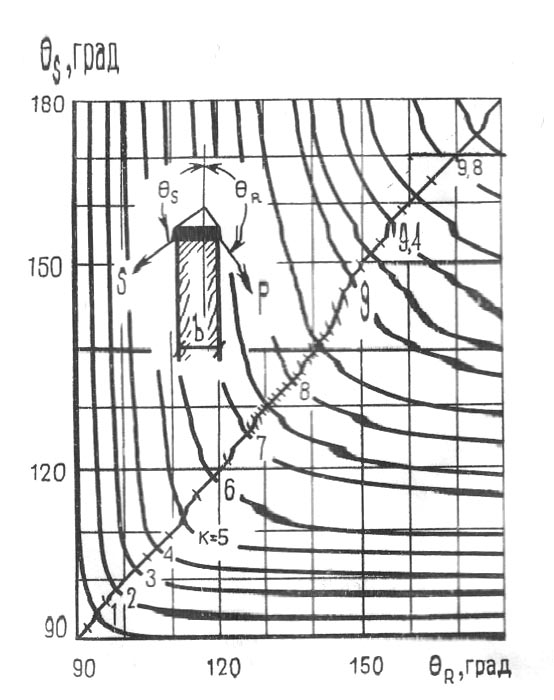

∆L_{А т} – дополнительное снижение уровня звука экраном-зданием в зависимости от толщины здания, определяемое по табл. 10.2 в зависимости от расчетного показателя К, который определяется по номограмме рис. 10.5 в зависимости от углов Θ_r и Θ_s , определяемых по рис.10.4б, дБА.

Таблица 10.2

Снижение уровня звука экраном-зданием

Величину ∆L_{А экр.ст}, дБА, определяют для условного экрана-стенки, совмещенного с плоскостью дворового фасада здания (рис. 10.4), и мнимого источника шума ИШ¹. Для нахождения местоположения акустического центра мнимого источника шума из вершины условного экрана-стенки следует провести линию, параллельную линии, соединяющей акустический центр действительного источника шума ИШ с верхней кромкой экрана-здания в плоскости уличного фасада. Из акустического центра действительного источника шума ИШ следует провести линию, параллельную линии, соединяющей расчетную точку с вершиной условного экрана-стенки. Точка пересечения проведенных линий будет являться акустическим центром мнимого источника шума.

При расположении расчетной точки выше здания-экрана снижение уровня звука ∆L_{Аэкр.зд} определяют для условного экрана-стенки, совмещенного с плоскостью уличного фасада здания.

Снижение уровня звука экраном-насыпью ∆L_{А экр.нас}, дБА, можно определить по формуле

∆L_{А экр.нас.} = ∆L_{А экр.зд} - ∆β , дБА, (10.15)

где ∆L_{А экр.зд.} –снижение звука условным экраном прямоугольного сечения, дБА;

∆β – поправка, определяемая в зависимости от значения внешнего угла β_s, град, (табл. 10.3), дБА.

Таблица 10.3

Значение поправки Δβ

При расположении расчетной точки выше экрана-насыпи снижение уровня звука ∆L_{Аэкр.нас} определяют для условного экрана-стенки, совмещенного с передней плоскостью условного экрана прямоугольного сечения с учетом поправки ∆β в соответствии с табл. 10.3.

Снижение уровня звука экраном-выемкой определяют по формуле

∆L_{А экр.в} = ∆L_{А экр.ст} - ∆β, дБа, (10.16)

где ∆L_{А экр.ст} – снидение уровня звука условным экраном-стенкой, дБа.

Снижение уровня звука ∆L_{А α}, дБа, вследствие ограничения угла видимости с улицы или дороги из расчетной точки определяется по табл. 10. 4.

Таблица 10.4

Снижение уровня звука ∆L_{А α}, дБА

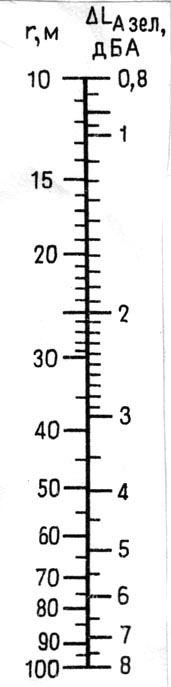

Снижение уровня звука плотными полосами зеленых насаждений ∆L_{А зел}, дБА, с примыканием крон деревьев друг к другу, с заполнением подкронового пространства густым кустарником можно определить по номограмме рис. 10.6.

Номограмму допускается применять при ширине полосы зеленых насаждений не более 100 м. Снижение уровня звука плотными полосами зеленых насаждений свыше 100 м принимают равным 8 дБА.

Обычные полосы зеленых насаждений с редкой посадкой деревьев при расчете звука можно не учитывать.

Для оценки общего уровня шума от нескольких источников производят сложение уровней шума. Последовательное сложение уровней шума начинают с максимального уровня. Сначала определяют разность двух складываемых уровней, затем по установленной разности по табл. 10.5 находят добавку, которую прибавляют к большему из складываемых уровней.

Аналогичные действия проводят с указанной суммой двух уровней и третьим уровнем и т. д.

Таблица10.5
