Курсовая работа (т): Спряження інтегральних ЦАП І АЦП з мікропроцесорними системами

Процес оцифровування аналогової інформації проходить два основні етапи. На першому - аналогова інформація розбивається на невеликі рівні частини.

На другому етапі кожна частина аналізується і зашифровується спеціальними алгоритмами у коди з послідовності одиниць і нулів.

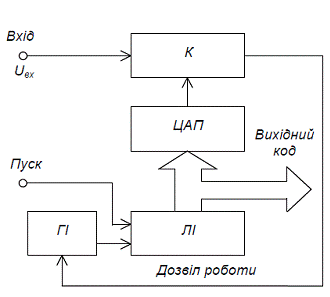

АЦП може бути побудовано на основі ЦАП, лічильника імпульсів і компаратора. Спрощена структурна схема такого АЦП наведена на рис. 4.4.

Цикл перетворення аналогового сигналу, представленого як напруга Uвх, у двійковий код складається з таких операцій: вхід пристрою - один з входів компаратора К. Сигнал з виходу компаратора дозволяє роботу генератора імпульсів ГІ. Сигнал Пуск встановлює нульовий стан і дозволяє роботу лічильника імпульсів ЛІ, що починає заповнюватись імпульсами ГІ.

Рисунок 4.4 - Структурна схема АЦП

Код з виходу ЛІ подається на цифрові входи ЦАП (входи керування ключами). У результаті з виходу ЦАП ступінчасто зростаюча напруга надходить на другий вхід компаратора. Після досягнення цією напругою значення Uвх компаратор забороняє роботу генератора, а на виході ЛІ маємо прямий паралельний двійковий код, що відповідає значенню Uвх.

Реально для збільшення швидкості перетворення застосовують більш складний алгоритм. До входів ЦАП замість лічильника підмикається регістр пам’яті. Після пуску схема керування встановлює регістр у стан, якому відповідає одиниця у старшому розряді і нулі в усіх інших. При цьому на виході ЦАП формується напруга, що дорівнює половині діапазону перетворення. Якщо вона менша за Uвх, то в старший розряд регістра записується нуль, а у другий за старшинством - одиниця. Це відповідає напрузі на виході ЦАП, що дорівнює половині попередньої. У разі перевищення Uвх цієї напруги одиниця встановлюється у третьому за старшинством розряді, і вихідна напруга ЦАП збільшується у 1,5 раза. Описана процедура повторюється до того часу, поки на виході ЦАП не сформується напруга, що відрізняється від Uвх не більш ніж на ту, що відповідає одиниці молодшого розряду ЦАП [6].

Перетворювачі, що працюють за таким алгоритмом, називають АЦП послідовного наближення.

Рисунок 4.5 - ІМС АЦП К1113ПВ1

На рис. 4.5 наведено умовне позначення ІМС функціонально закінченого (такого, що не вимагає використання допоміжних елементів) АЦП послідовного наближення.

Він призначений для роботи з мікропроцесорними пристроями і є сумісним з мікропроцесорами, що працюють з ТТЛ-рівнями сигналів.

Його вихідні вузли мають три стани: два логічних (0 та 1) і третій - стан високого імпедансу - стан відімкнення, що забезпечує просте спряження з шиною даних мікропроцесора.

Режим роботи АЦП у мікропроцесорній системі визначається сигналами керування від мікропроцесора.

При надходженні на вхід гасіння і перетворення Uоп  логічного нуля АЦП починає цикл перетворення вхідної напруги Uвх у двійковий код.

Після завершення перетворення на виході готовності даних  з’являється сигнал логічної 1, що є запитом для мікропроцесора на прийом коду. У вихідному стані і стані перетворення на цьому виході утримується сигнал 1. Після прийому коду мікропроцесор подає на вхід B/C сигнал логічної 1, що встановлює АЦП у вихідний стан, після чого він готовий до нового циклу перетворення.

Цей АЦП може обробляти вхідну інформацію у вигляді однополярної напруги до 10,24 В або двополярної 5,12 В. У однополярному режимі на вхід керування зсувом нуля V треба подати сигнал логічного 0, а у двополярному - залишити його вільним. Точності перетворення 1/2 одиниці молодшого розряду цифрового коду досягають вмиканням між виводом “аналогової землі” GA і корпусом OV резистора опором від 5 до 50 Ом (використовують резистор змінного опору).

На кінець слід зазначити, що елементарним пристроєм перетворення аналогової величини у дискретну є компаратор, який фіксує факт перевищення однієї напруги іншою і може мати на виході сигнали, що відповідають логічним 0 або 1. При цьому найбільш швидкодіючим є побудований на основі лінійки компараторів АЦП паралельного кодування. Напруга Uвх тут подається на перші входи усіх компараторів одразу. На другі їхні входи подається напруга з дільника, що складається з резисторів одного номіналу. Таким чином, значення напруги, з яким відбувається порівняння Uвх двома сусідніми компараторами, відрізняється на напругу, що відповідає молодшому розряду. Схема шифрування формує вихідний код, який відповідає старшому компаратору, з тих, що спрацювали. Цей код записується у вихідний регістр пам’яті. Але апаратні затрати цього методу надзвичайно великі. Так, для восьмирозрядного АЦП потрібно 255 компараторів і близько  активних компонентів (транзисторів

.4Сігма-дельта АЦП

Для проведення більшості вимірів часто не потрібно АЦП зі швидкістю перетворення, яку дає АЦП послідовного наближення, зате необхідна велика роздільна здатність. Сігма-дельта АЦП можуть забезпечувати роздільну здатність до 24 розрядів, але при цьому поступаються в швидкості перетворення. Так, в сигма-дельта АЦП при 16 розрядах можна отримати частоту дискретизації до 100К відліків / сек, а при 24 розрядах ця частота падає до 1К відліків / сек і менш, залежно від пристрою.

Зазвичай сигма-дельта АЦП застосовуються в різноманітних системах збору даних і в вимірювальному обладнанні (вимірювання тиску, температури, ваги і т.п.), коли не потрібна висока частота дискретизації і необхідно дозвіл більше 16 розрядів.

Принцип роботи сигма-дельта АЦП складніше для розуміння. Ця архітектура відноситься до класу інтегруючих АЦП. Але основна особливість сигма-дельта АЦП полягає в тому, що частота проходження вибірок, при яких власне і відбувається аналіз рівня напруги вимірюваного сигналу, істотно перевищує частоту появи відліків на виході АЦП (частоту дискретизації). Ця частота проходження вибірок називається частотою передискретизації. Так, сигма-дельта АЦП зі швидкістю перетворення 100К відліків / сек, в якому використовується частота передискретизації в 128 разів більше, буде робити вибірку значень вхідного аналогового сигналу з частотою 12.8м відліків / сек.

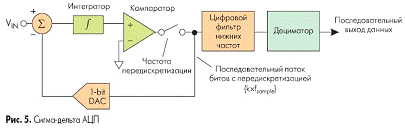

Блок-схема сигма-дельта АЦП першого порядку наведена на рис. 5. Аналоговий сигнал подається на інтегратор, виходи якого під'єднані до компаратору, який у свою чергу приєднаний до 1-разрядному ЦАП в петлі зворотного зв'язку. Шляхом серії послідовних ітерацій інтегратор, компаратор, ЦАП і суматор дають потік послідовних бітів, в якому міститься інформація про величину вхідної напруги.

Результуюча цифрова послідовність потім подається на фільтр нижніх частот для придушення компонентів з частотами вище частоти Котельникова (вона становить половину частоти дискретизації АЦП). Після видалення високочастотних складових наступний вузол - деціматор - проріджує дані. У розглянутому нами АЦП деціматор залишатиме 1 біт з кожних отриманих 128 у вихідний цифровий послідовності.

Так як внутрішній цифровий ФНЧ в сигма-дельта АЦП являє собою невід'ємну частину для здійснення процесу перетворення, час встановлення ФНЧ стає чинником, який необхідно враховувати при стрибкоподібному зміні вхідного сигналу. Наприклад, при перемиканні вхідного мультиплексора або при перемиканні межі вимірювання приладу необхідно почекати, поки пройдуть кілька відліків АЦП, і лише потім зчитувати коректні вихідні дані.

Додатковим і дуже важливим гідністю сигма-дельта АЦП є те, що всі його внутрішні вузли можуть бути виконані інтегральним способом на площі одного кремнієвого кристала. Це помітно знижує вартість кінцевих пристроїв і підвищує стабільність характеристик АЦП.

2 . БУДОВА І РОБОТА ЦАП

ІМС ЦАП, як правило, являють собою резисторні матриці. Матриця може бути виконана як дільник напруги із співвідношенням опорів, кратним : R-2R-4R-8R-16R і т.д. (застосовують рідко, оскільки технологічно важко забезпечити точні значення великих опорів резисторів, що відповідають старшим розрядам). Частіше матриця ЦАП являє собою дільник струмів із співвідношенням опорів R-2R. Також до ІМС, як правило, входять транзисторні ключі (наприклад, на польових К-МОН-транзисторах), що забезпечують вмикання потрібної комбінації резисторів за сигналами двійкового коду.

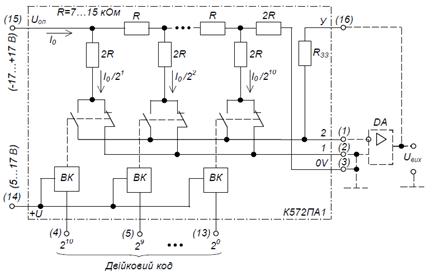

Так, ІМС К572ПА1 (виконана за К-МОН-технологією) призначена для перетворення 10-розрядного прямого паралельного двійкового коду на цифрових входах у струм на аналоговому виході. Її спрощену структуру наведено на рис. 4.1. Видно, що, окрім власне резисторної матриці R-2R, вона має ключі і вузли керування ними ВК. Вхідним аналоговим сигналом ЦАП є опорна напруга Uоп, що визначає значення напруги, яка відповідає молодшому двійковому розряду. Вхідний струм І0, що проходить під дією Uоп, ділиться за двійковим законом у вузлах резисторної матриці R-2R. З рис. 4.2 можна бачити: приведені до місць перетинів А-А, В-В та С-С опори частини резисторів, що відтинаються у напрямку стрілок, дорівнюють 2R і тому значення струмів, які проходять через резистори 2R, зменшуються удвічі зліва направо [6].

Рисунок 4.1 - Структура ІМС К572ПА1

Метод перетворення полягає в підсумовуванні у відповідності до заданих значень двійкового коду усіх розрядних струмів, зважених за двійковим законом і пропорційних значенню опорної напруги.

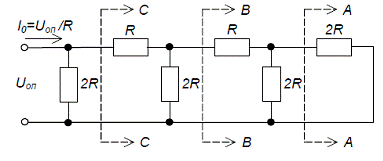

Рисунок 4.2 - Резисторна матриця R-2R

Струми віток резисторної матриці через ключі на К-МОН-транзисторах надходять на два аналогові виходи: на той чи інший - залежно від значень двійкових розрядів коду на відповідних цифрових входах. Значення струмів становлять:

для першого виходу - (4.1)

для другого виходу - (4.2)

де Uоп - опорна напруга;екв - еквівалентний опір резисторної матриці, що має номінальне значення 10 кОм (фактично - від 7 до 15 кОм);

аі - пряме значення (для аі =1) двійкового коду на і-му вході;

- інверсне значення (для аі=0) двійкового коду на і-му вході.

Двійковий закон розподілення струмів у вітках матриці виконується за умови однаковості потенціалів обох її виходів. Це забезпечується підмиканням першого виходу до інвертуючого входу допоміжного ОП, охопленого ВЗЗ, а другого - до неінвертуючого входу ОП і нульової точки схеми (як відомо, потенціали інвертуючого і неінвертуючого входів ОП, охопленого ВЗЗ, за умови роботи у лінійному режимі, майже однакові).

Отже, матриця R-2R підключається до ОП, утворюючи з ним інвертуючий підсилювач з програмованим коефіцієнтом підсилення. Його можна розглядати також як перетворювач струму, що надходить з виходу резисторної матриці, у напругу на виході ОП. У результаті кожному значенню двійкового коду на цифрових входах ЦАП відповідає деяке значення напруги на виході ОП, оскільки, забезпечуючи різницю потенціалів між своїми входами такою, що близька до нуля, ОП відводить через резистор зворотного зв’язку RЗЗ сумарний струм, що надходить до виходу (1) ІМС. Цей струм складається зі струмів резисторів 2R, підключених ключами до виходу (1) відповідно до значення двійкового коду і визначається розрядами аі =1.

Слід зазначити, що при практичній реалізації подібних пристроїв для зменшення взаємних впливів, що можуть призводити до збоїв у роботі, так звані “цифрову землю” і “аналогову землю” (обидві відповідають нульовому потенціалу схеми) слід виконувати у вигляді окремих провідників.

Аналітичний вираз, що зв’язує значення напруги на виході ОП зі значенням двійкового коду на цифрових входах ЦАП, такий:

,  (4.3)

де RЗЗ - опір резистора зворотного зв’язку;- кількість розрядів перетворювача (у даному разі - 10), причому старшим є розряд з індексом b.

Значення вихідної напруги в кінцевій точці діапазону становить

, (4.4)

а найменше при усіх  = 0 - дорівнює нулеві.

Розрахунковий приріст вихідної напруги при зміні вхідного коду на одиницю молодшого розряду (крок квантування) становить

. (4.5)

Реально найбільше значення вихідної напруги при значеннях усіх розрядів двійкового коду  = 1 становить

, (4.6)

оскільки десятирозрядний ЦАП працює з числами, що у десятковій системі числення відповідають від 0 до 1023.

Для забезпечення стабільності роботи задають RЗЗ = R, а сам резистор RЗЗ розміщують на кристалі ІМС разом із матрицею R-2R.

Електричну принципову схему цифроаналогового перетворювача,виконаного на основі ІМС К572ПА1, наведено на рис. 4.3. Якщо задати Uоп =10,24 В, то отримаємо U*вих.макс = =10,24 В, а h = 10 мВ при номінальному значенні вхідного струму матриці 1 мА (фактично - від 0,5 до 2 мА) [5].

Рисунок 4.3 - Цифроаналоговий перетворювач на основі ІМС К572ПА1

Точнісні показники перетворювача залежать від точності виконання співвідношень RЗЗ /R = 1 та R /2R = 0,5 для усіх ланок матриці.

Якщо формулу (4.3) переписати, вважаючи, що ,

,

отримаємо ,(4.7)

звідки видно, що даний ЦАП може бути використано також як помножувач аналогової величини Uоп (що може набувати значення від мінус 17 до +17 В) на двійкове число X.

Більш точними є ЦАП на основі методу перерозподілу заряду. Вони будуються на основі конденсаторної матриці із співвідношенням ємностей, кратним .

Такий ЦАП має три етапи роботи.

На першому етапі ОП, що також входить до його складу, працює як повторювач, а усі конденсатори матриці підімкнуто до вхідного контакту пристрою і накопичують заряд, пропорційний вхідній напрузі.

На другому етапі схема керування перемикає конденсатори від входу на нульовий провідник. Тепер на вхід ОП, що працює вже як нуль-орган, подається напруга, що дорівнює вхідній , але з протилежним знаком. На третьому етапі розпочинається перерозподіл заряду, коли до джерела опорної напруги Uоп підмикається спочатку конденсатор старшого розряду матриці. На вході нуль-органу отримуємо напругу, що дорівнює (0,5Uоп - ). Схема керування залежно від того, змінився стан на виході нуль-органу чи ні, залишає конденсатор у попередньому стані або знову перемикає його на нульовий провідник. Надалі те саме робиться з іншими конденсаторами, поки напруга на вході нуль-органу не знизиться до нуля і зміниться стан на його виході. Тоді відношення сумарної ємності, підімкненої до нульового провідника, до ємності, що була підімкнена до Uоп, буде еквівалентна відношенню Uвх/Uоп.
