Отчет по практике: Строительство наружных стен административного здания

Таблица 3.2

Объемы основных работ при возведении несущих наружных, внутренних стен, перегородок и укладке перемычек дверных и оконных проемов типового этажа секции №6

Таблица 3.3

Объемы основных работ при возведении несущих наружных, внутренних стен, перегородок и укладке перемычек дверных и оконных проемов типового этажа секции №7

IV. Указания по приемке, складированию и хранению материалов и конструкций

.1. При приемке строительных материалов, применяемых для возведения несущих стен и перегородок, проверяется наличие документов о качестве (паспортов, сертификатов, заключений и т.п.) и производится сравнение данных, представленных в них с результатами осмотра, замеров, а случаях сомнений их достоверности, с данными лабораторных испытаний.

.2. В сопроводительном документе о качестве доставленных материалов должны проверяться сведения:

о наименовании и адресе предприятия - изготовителя;

о номере и дате выдачи документа качества;

о наименовании и марке доставленной строительной продукции;

о числе продукции в упаковке (партии);

о дате изготовления доставленных строительных материалов,

о прочностных характеристиках материалов;

об обозначениях в соответствии с ГОСТ или ТУ.

Требования к применяемым строительным материалам:

.3.Кирпич и строительный керамический камень, применяемые для каменной кладки, должны соответствовать ГОСТам на данные строительные материалы.

Лицевой кирпич, применяемый для кладки наружной версты, должен быть прямоугольной формы, не иметь сколотых углов и граней. Качество доставленных на этаж кирпича и керамических камней в ходе кладки проверяется исполнителями работ (каменщиками) визуальным осмотром (рис. 2).

Рис. 2. Кирпичи (линиями сверху по казаны условные обозначения, принятые в чертежах)

а - целый,

б - трехчетвертка,

в - половинка,

г - четвертка.

.4 Сборные брусковые и плитные железобетонные перемычки оконных и дверных проемов не должны иметь сколов, трещин, выступов металлической арматуры на поверхность. На боковой поверхности перемычек несмываемой краской должна быть нанесена их маркировка.

.5.Металлическая арматура, армирующие кладочные сетки и стержни должны быть без видимых признаков коррозии (рис. 3).

Рис. 3. Армирование кирпичных столбов сетками

а - прямоугольными,

б - зигзагообразными;

- выступающие концы прутков сеток

4.6. Раствор, применяемый для каменной кладки, должен иметь подвижность не менее 7см. В зимних условиях производства работ в состав кладочного раствора должны вводиться добавки извести и пластифицирующие - воздухововлекающей химической добавки подмыленного щелока (ПМЩ) в количестве не превышающем 0,8 г на 1 кг цемента (рис. 4). В зимних условиях производства каменных работ температура строительного раствора на момент его отгрузки должна быть не ниже + 25°С, а на момент укладки в стену - + 10°С. При температуре наружного воздуха ниже -15°С должен применяться раствор на одну марку выше проектной.

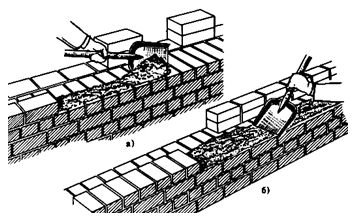

Рис. 4. Кладка раствора

а - расстилание для ложкового ряда;

б - разравнивание тычкового ряда.

.7. Запрещается применять кирпич, камни керамические, сборные брусковые перемычки и товарный раствор, на которые поставщиком не представлены документы качества.

.8.Пакеты с кирпичом (рис. 5) и керамическими камнями складируются на поддонах (рис. 6) в зоне действия башенного крана рядами с зазором между поддонами 100+120 мм.

Через 3+4 ряда поддонов должен быть оставлен проход шириной 0,7+1.0 м.

Допускается хранение пакетов с кирпичом и камнями штабелями на прокладках, высотой штабеля не более 2-х ярусов (рис. 7).

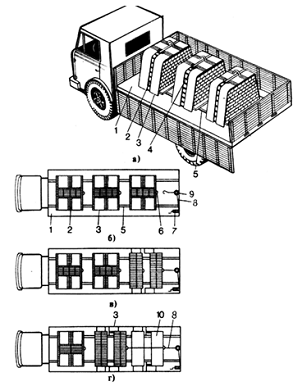

Рис. 5. Пакетная перевозка силикатного кирпича

а - общий вид пирамидок в кузове автомобиля;

б - пирамидки кирпича для транспортирования;

в, г - разгрузка первой пирамидки;

- кузов автомобиля;

- пирамидка кирпича;

З - ограждающий пояс;

- стяжной винт;

- полоз из швеллера;

- петля на поддоне;

- лебедка;

- канат;

- блок;

- поддон.

Рис. 6. Поддоны для кирпича

а - на брусках;

б - с крюками.

Рис. 7. Укладка на поддонах кирпича с перевязкой

а, б - перекрестной;

в - "в елку".

.9. Газобетонные стеновые блоки должны храниться в пакетах на поддонах с деревянными прокладками, уложенными с перевязкой в один ярус. Складированные пакеты со стеновыми блоками должны иметь защиту от атмосферных осадков и механических повреждений.

.10. Сборные железобетонные перемычки складируются в штабели на деревянных инвентарных подкладках и прокладках толщиной не менее 50 мм.
