Материал: ТАиОХ Голова часть 1

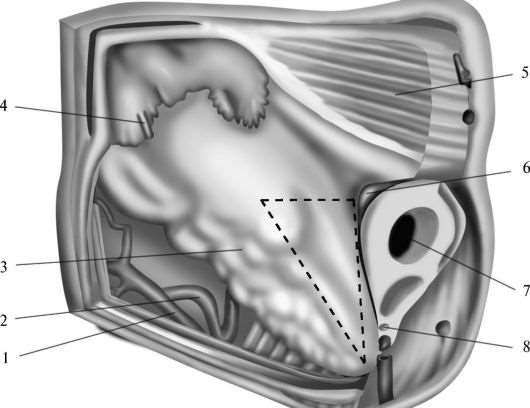

ОБЛАСТЬ СОСЦЕВИДНОГО ОТРОСТКА

1 - затылочная вена;

2 - затылочная артерия;

3 - сосцевидный отросток;

4 - сосцевидная эмиссарная вена; 5 - височная мышца;

6 - надпроходная ость;

7 - наружный слуховой проход; 8 - задние ушные артерия и вена

Границами треугольника Шипо являются спереди задний край наружного слухового отверстия, сзади - сосцевидный гребешок, сверху - линия продолжения скуловой дуги. К задней стороне трепанационного треугольника прилежит сигмовидная венозная пазуха, а спереди проходит в толще кости нижний отдел канала лицевого нерва.

ОБЛАСТЬ СОСЦЕВИДНОГО ОТРОСТКА

ОБЛАСТЬ СОСЦЕВИДНОГО ОТРОСТКА

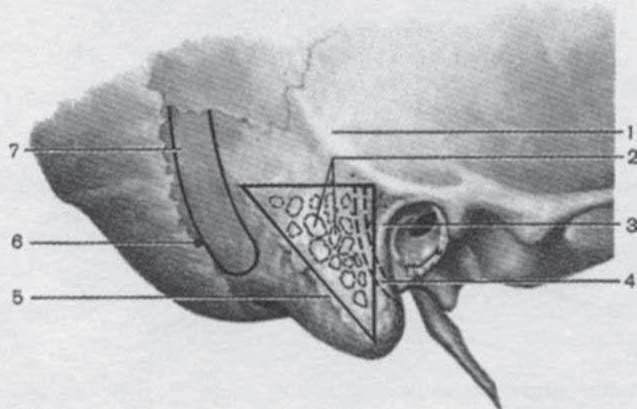

Трепанационный треугольник (Шипо) на поверхности сосцевидного отростка височной кости

1 — linea temporalis;

2— cellulae mastoideae (проекция);

3— spina suprameatica;

4— проекция лицевого нерва;

5— crista mastoidea;

6— foramen mastoideum;

7— проекция sinus sigmoideus.

Треугольник Chipault.

1 - проекция задней черепной ямки; 2 - проекция сигмовидного синуса;

3 - треугольник;

4 - проекция лицевого нерва;

5 - наружное слуховое отверстие; 6 - проекция сосцевидной пещеры

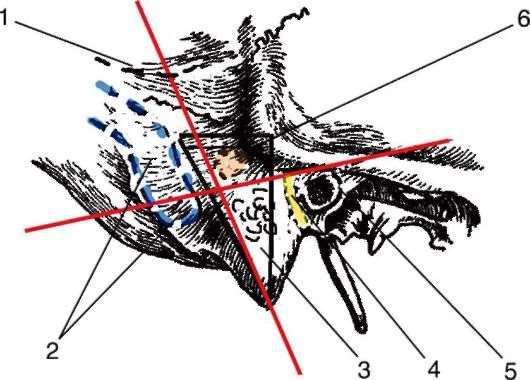

Внутрикостные образования проецируются на поверхность в четырех квадрантах. Для построения квадрантов проводят линию от вершины отростка к его основанию (снизу вверх) и перпендикулярную к ней линию на ее середине. На передневерхний квадрант проецируется пещера, antrum mastoideum, на передненижний - костный канал лицевого нерва, сanalis facialis, на задневерхний - задняя черепная ямка и на задненижний квадрант проецируется сигмовидный венозный синус твёрдой мозговой оболочки.
