Техническое обслуживание кузова ВАЗ-2112

Введение

Кузов является важнейшей конструктивной, наиболее ответственной, сложной и материалоемкой и дорогостоящей частью автомобиля. Он несет на себе все механизмы и обеспечивает обтекаемость, безопасность, комфортабельность и внешний вид автомобиля. Кузов составляет почти половину стоимости автомобиля и почти половину автомобиля по массе. От кузова во многом зависят пробег и срок службы автомобиля в эксплуатации.

Кузов обладает высокой активной и пассивной безопасностью.

Активная безопасность кузова обеспечивается: характерной обзорностью и видимостью при любых погодных условиях; защитой глаз водителя от ослепления солнечными лучами и светом фар сзади идущих транспортных средств; хорошей видимостью контрольных приборов, удобной посадкой, максимальным приближением органов управления; хорошей термоизоляцией кузова; созданием соответствующего микроклимата внутри салона. Все это существенно снижает утомляемость водителя и обеспечивает длительную безопасную его работу.

Пассивная безопасность кузова обеспечивается: высокой прочностью пассажирского салона, практически исключающей его деформацию при авариях; ремнями безопасности; регулируемыми подголовниками передних сидений, предотвращающих травмирование шеи человека от удара при наезде на автомобиль сзади; травмобезопасным рулевым колесом; безопасными стеклами и зеркалами; энергоемкой панелью приборов с утопленными приборами; широкими дверями, создающими возможность выхода из потерпевшего аварию автомобиля; надежными замками дверей, выдерживающими большие нагрузки и исключающими их открытие при ударе о препятствие; обивочными огнестойкими материалами; безопасной внешней формой кузова без выступающих элементов, что уменьшает травмирование пешеходов.

Кузова автомобилей не равнопрочные: отдельные их части имеют различную жесткость и разную сопротивляемость удару при ДТП - меньшую у передней и задней части, большую у средней части. В результате при столкновении автомобилей за счет деформации передней и задней частей кузова происходит плавное гашение удара и пассажирский салон предохраняется от деформации. Это обеспечивает сохранение пространства выживания людей пи столкновении автомобилей и наездах на препятствия.

1. Техническая характеристика кузова ВАЗ-2112.

.1 Назначение и устройство кузова ВАЗ-2112

Кузов автомобиля ВАЗ-2112 - пятидверный хетчбек, который сочетает в себе лучшие конструкторские особенности, присущие моделям десятого семейства. ВАЗ-2112 имеет более современный дизайн и спортивный характер по сравнению с прототипами.

С 1999 года началось производство модели ВАЗ-2112 с укороченным до 4170 мм пятидверным кузовом хэтчбек и объемом багажника 400 л, за счет чего у нее более четкие реакции на поворот рулевого колеса. У "двенадцатой" свой, более спортивный характер управляемости, однако эта машина по комфорту здорово отличается в лучшую сторону от 2109 с аналогичным типом кузова.

Автомобиль ВАЗ-2112 сочетает в себе все конструктивные особенности и "начинку" ВАЗ-2110, и заднее сиденье универсала 2111. Сохраняя все положительные качества автомобиля ЛАДА-110, этот автомобиль обладает дополнительными преимуществами: при небольшой длине кузова возможно увеличение маленького багажного отделения в большое при складывании заднего сиденья. Спинка заднего сиденья разделена на 2 части, которые могут складываться независимо друг от друга, благодаря этому сохраняется удобство "универсала" при перевозке малогабаритных грузов.

Набор стандартного оборудования включает в себя люк в крыше, электростеклоподъемники, иммобилайзер, центральный замок, электропривод замка крышки багажника, электрообогрев передних сидений, салон «Люкс». Дополнительно может быть установлен гидроусилитель рулевого управления, антиблокировочная система тормозов.

ветровой стекло замена кузов

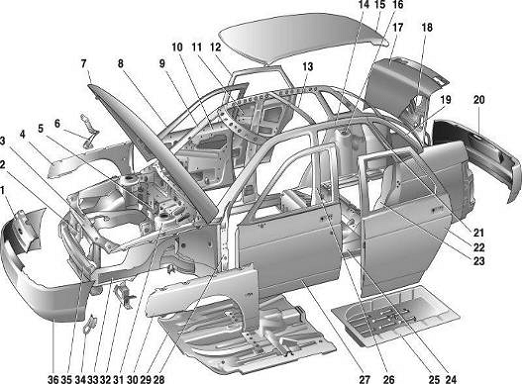

Рис. 1. Детали каркаса кузова: 1 - решетка радиатора ; 2 - рамка радиатора; 3 - верхняя поперечина рамки радиатора; 4 - правое переднее крыло; 5 - щиток передка; 6 - петля капота; 7 - капот; 8 - правая передняя дверь; 9 -стойка ветрового окна; 10 - внутренняя панель передней двери; 11 - внутренняя панель задней двери; 12 - правая задняя дверь; 13 - усилитель крыши; 14 - левая боковина; 15 - панель крыши; 16 опора пружины задней подвески; 17 - крышка багажника; 18 - внутренняя панель крышки багажника; 19 - рамка окна боковины; 20 - задний бампер; 21 - задняя стойка; 22 - левая задняя дверь; 23 - арка заднего колеса; 24 средний пол; 25 - ниша запасного колеса; 26 - центральная стойка; 27 левая передняя дверь; 28 - передняя стойка; 29 - передний пол; 30 - левое переднее крыло; 31 - опора пружины передней подвески; 32 - кронштейн; 33 - передний лонжерон; 34 - кронштейн проушины для буксировки; 35 - панель передка; 36 - передний бампер.

1.2 Диагностика кузова ВАЗ-2112

Кузов является самой дорогостоящей частью автомобиля. Этот каркас служит защитой внутренних агрегатов машины, а также отвечает за безопасность водителя и пассажиров. Если кузов ранее был поврежден, то степень его прочности уменьшается в разы. А это при очередном столкновении может иметь самые негативные последствия, поэтому, перед покупкой транспортного средства, необходимо провести тщательную диагностику кузова на наличие каких-либо дефектов.

Диагностика лакокрасочного покрытия

Диагностика лакокрасочного покрытия кузова необходима для того, чтобы узнать - имел ли данный автомобиль какие-либо повреждения. Рассматривать кузов автомобиля необходимо при хорошем дневном свете.

Цвет поверхности авто должен быть однородным. Обычно крашеные детали имеют немного другой оттенок (светлее либо темнее).

Не должно быть подозрительно блестящих и чистых частей автомобиля.

Обратите внимание на наличие шпаклевки: если она встречается там, где ее не должно быть, то значит авто ремонтировали; замазку, которую оставил производитель, также нужно проверить - она должна быть однородной и не должна отличаться от шпаклевки на других частях автомобиля.

На кузове не должно быть каких-либо следов грунтовки.

На деталях машины не должно быть следов от сварки.

Обратите внимание на лонжерон, он не должен быть деформирован и иметь следы ремонта.

Рассмотрите кузов автомобиля под разными углами, никаких неровностей не должно быть.

Однако визуальный осмотр не всегда поможет точно определить, был ли автомобиль перекрашен. За более точной информацией лучше обращаться в специализированные компании. Целостность же лакокрасочного покрытия можно также определить самостоятельно. Для этого можно приобрести либо взять в аренду толщинометр. Данный прибор с высокой точностью определяет толщину лакокрасочного покрытия автомобиля. Толщиномер способен выявить все перекрашенные детали автомобиля, и даже хорошо зашпаклеванные части кузова.

Диагностика геометрии кузова автомобиля

В результате ДТП, неправильной эксплуатации, либо коррозионных процессов может сместиться геометрия автомобиля.

На эту неприятность могут указывать следующие признаки:

зазоры кузовных деталей - неравномерные;

стыки выглядят неаккуратно и имеют неровности по всей длине;

двери, капот либо багажник закрываются с трудом;

лобовое стекло треснуто;

некоторые элементы кузова (днище, рама) деформированы;

расстояние между колесами (правыми и левыми, передними и задними) неодинаково;

при езде автомобиль заносит в одну сторону;

на скорости транспорт вибрирует.

Незначительный геометрический сдвиг может быть не заметен глазу, однако это негативно скажется на работе всего автомобиля:

теряется хорошая управляемость;

рама становится менее жесткой;

повышается расход бензина;

резина быстрее изнашивается;

элементы подвески быстро выходят из строя.

Диагностика геометрии кузова автомобиля с высокой точностью проводится в автосервисе, где способны рассчитать даже незначительную деформацию кузова.

Определение геометрии кузова автомобиля

На СТО габариты машины измеряют одним из трех способов:

.Измерение по шаблону - это наиболее оперативный метод. Его также отличает высокая точность, при этом наличие оператора высокой квалификации не требуется. Единственный недостаток - такой метод рассчитан лишь для автомобилей определенных марок. По этой причине шаблонным способом пользуются только в дилерских центрах и СТО, которые специализируются на определенной марке авто.

.Механический способ измерения является самым дешевым и для этого не потребуются какие-либо громоздкие приспособления. Однако без профессионального оператора не обойтись. Его орудиями труда могут быть телескопические линейки, линейки-калибры и даже обычная рулетка.

.Электронные измерительные системы являются наиболее точными. Высокая квалификация оператора не нужна, все делает компьютер. Среди минусов - высокая стоимость процедуры. Наиболее популярными электронными системами измерения на автосервисах являются: лазерные, контактные и оптические. Однако в последние время на рынок пришли и инновационные стенды сход развала для измерения геометрии кузова. К примеру, 3D оборудование способно спроецировать на экран информацию об углах расхождения кузова в трехмерной проекции. Еще одним новейшим методом диагностики кузова является - бесконтактный. Машине достаточно лишь въехать на стенд, вся остальная работа производится в автоматическом режиме.

Нормой погрешности смещения геометрии кузова считается менее 3 миллиметров. Если этот показатель больше, то необходимо исправлять эту ситуацию в специализированных мастерских.

Диагностика коррозии

Визуальное определение коррозии кузова автомобиля

Коррозия автомобиля представляет собой разрушение металлических деталей. Причиной может быть влажный климат, химические вещества и повреждение кузова автомобиля. Особую опасность представляют трещины, царапины, и зазоры, в которых скапливается влага. Диагностика кузова автомобиля на коррозию должна проводиться ежемесячно.

В первую очередь необходимо тщательно проверить крылья, пороги и днище авто, так как именно эти части наиболее часто контактируют с водой и солью.

Также осмотрите самостоятельно либо при помощи автомастера ручной тормоз, картер двигателя и тормозную магистраль.

Проверьте все стыки и полости автомобиля, где может скапливаться влага и грязь.

На краске не должно быть темных пятен, под которыми возможно уже начался разрушительный процесс.

При первом же проявлении коррозионного процесса необходимо предпринимать соответствующие меры.

Диагностика кузова - необходимая процедура, так как вовремя выявленные неприятности позволят сэкономить на дальнейшем ремонте и уберегут Вас от покупки некачественного автомобиля.

.3 Неисправности и способы их устранения

.4 Технологический процесс замены переднего ветрового стекла

Установите автомобиль на горизонтальную ровную площадку в удобном просторном месте. Уберите все, что может мешать. Под ногами ничего не должно быть. В помещении должно быть температура не меньше +15 по Цельсию. Подготовить специальный набор для вклейки стёкол (струна, пузырьки с праймером и активатором, приспособления, новое лобовое стекло ВАЗ). Работы выполнять с подсобником или помощником.

Отсоедините "массовый" провод аккумуляторной батареи и затормозите автомобиль стояночным тормозом. Поднимите капот, снимите две угловые муфты уплотнителя ветрового стекла 4 и регулировочные клинья 1. Проколите клеевой шов 2 через каждые 300 мм, пропустите через прокол в нижнем углу стальную струну и, натянув струну, срежьте клеевой шов, избегая пилообразных движений. При срезании оставляйте на кузове равномерный слой клеевого шва. Снимите лобовое стекло. Острым ножом срежьте на кузове клеевой шов 2, оставив слой толщиной 1-2 мм.

Обезжирьте кромку нового стекла, покрытую керамической краской черного цвета, уайт-спиритом. Нанесите из трубы по оконному проему полиуретановый клей непрерывным валиком высотой 10-12 мм на равном расстоянии от кромок фланца проема окна. При помощи держателей (присосок) установите лобовое стекло в проем, обеспечивая равномерные зазоры с сопрягаемыми панелями кузова и не прикасаясь к обезжиренной поверхности праймера. Установите клинья 1 для предотвращения опускания лобового стекла. Устанавливаем снятые при выполнении подготовительных операций, детали. Приклеиваем кронштейн к новому стеклу и устанавливаем па него зеркало заднего вида. Примечание Полимеризация клея наступает через 3 часа естественной сушки. Поэтому запрещается в этот период передвигать автомобиль, хлопать дверями. Запрещается закрывать стекла дверей, чтобы не повысилось давление воздуха в салоне автомобиля. Работы, связанные с приложением усилий к стеклу, можно начинать через 14 часов после полимеризации клея. Оптимальная прочность достигается через 4-6 суток в зависимости от температуры окружающего воздуха.

Проверьте герметичность клеевого шва, обильно поливая водой установленное лобовое стекло.

.5 Техническое обслуживание кузова ВАЗ-2112

Если соблюдать правила эксплуатации и осуществляя правильный уход за кузовом, то это будет гарантией надежной работы кузова.

Кузов автомобиля страдает от таких факторов, как:

•продукты сгорания топлива;

•хлориды, соль, другие вредные и активные реагенты, их используют в зимнее время для обработки дорог;

•влажность, которая присутствует в атмосферном воздухе;

•дневной свет, лучи света;

•механические повреждения, которые произошли в результате ДТП, ударов и т. д.

•перепады температур (в холодное время нельзя кузов мыть теплой водой).

Чтобы не допустить на кузове авто появления царапин, нельзя удалять с него грязь и пыль протирочными материалами (тряпками, губками). Лучше мыть кузов до того, как на нем высохнет грязь, если нет возможности, то нужно предварительно намочить кузов, чтобы на нем размокла грязь. Перед мойкой авто следует хорошо прочистить отверстия дверей, передних крыльев и порогов. После мойки авто нужно как следует просушить.
