Курсовая работа (т): Технологический расчет магистрального газопровода
|
Наименование расчетного параметра |
КС 1 |
КС 2 |
КС 3 |
КС 4 |
|
Давление
на входе в ЦН |
5,605 |
5,575 |
5,550 |
5,512 |
|
Температура
газа на входе в ЦН |
274,754 |
274,587 |
274,451 |
274,245 |
|
Приведенное
давление всасывания |
1,125 |
1,119 |
1,114 |
1,106 |
|
Приведенная
температура всасывания |
1,439 |
1,438 |
1,437 |
1,436 |
|
Коэффициент
сжимаемости газа |
0,877 |
0,878 |
0,879 |
0,879 |
|
Плотность
газовой смеси |
43,850 |
43,379 |
43,187 |
42,893 |
|
Число
параллельно работающих ЦН |
4 |
4 |
3 |
3 |
|
Производительность
ЦН |
204,778 |
204,267 |
203,895 |
203,351 |
|
Степень
повышения давления |
1,358 |
1,366 |
1,372 |
1,382 |
|
Производительность
ЦН привед. |
270,0 |
270,0 |
270,0 |
270,0 |
|
Полный
КПД ЦН |
0,84 |
0,84 |
0,84 |
0,84 |
|
Отношение
мощности |
370,0 |
370,0 |
370,0 |
370,0 |
|
Расчетная
частота вращения вала |
4702,3 |
4690,6 |
4682,0 |
4669,5 |
|
Внутренняя
мощность ЦН |
7078,4 |
6950,0 |
6881,5 |
6780,1 |
|
Мощность
на муфте привода |
7207,4 |
7079,0 |
7010,5 |
6909,1 |
|
Располагаемая
мощность ГТУ |
14441,0 |
14441,0 |
14441,0 |
14441,0 |
|
Температура
газа на выходе ЦН |
299,507 |
299,787 |
300,027 |
300,395 |
; МПа
; К
; МПа
; К
;
; кг/м3
; шт
; м3/мин
;
; м3/мин
;
;
кВт/(кг/м3)
; мин-1
; кВт
; кВт
; кВт
;
Полученные в ходе расчета параметры работы компрессорных
станций участков №2, 3, 4, наряду с принятыми справочными величинами и
характеристиками ГТУ и ЦН, справедливо удовлетворяют описанным выше условиям, и
как следствие, считаются верными.
7. Расчет
аккумулирующей способности последнего участка магистрального газопровода
7.1 Определение и
подбор необходимых для расчета параметров
максимальное
давление в начале последнего участка, определяемое из условия прочности
газопровода, принимается:
МПа;
минимальное
давление в конце последнего участка, определяемое из уточненного теплового и
гидравлического расчета, принимается:
МПа;
постоянный
коэффициент, принимается:
м2∙с∙К0,5/кг;
коэффициент
гидравлического сопротивления на участке, определен в ходе теплового и
гидравлического расчета,
;
коэффициент
сжимаемости газовой смеси на участке, определен в ходе теплового и
гидравлического расчета,
;
относительная
плотность газа по воздуху, рассчитана в пункте 1.5.
;
средняя
температура газовой смеси на участке, определена в ходе теплового и
гидравлического расчета,
К;
внутренний диаметр
участка, определен в пункте 2.8.
м;
производительность
участка, определена в пункте 5.1.2.
млн.
м3/сут;
длина последнего
участка, определена в пункте 5.1.4.
км;
температура среды
при стандартных условиях, принимается:
К;
давление при
стандартных условиях, принимается:
МПа;
7.2 Расчет постоянного
коэффициента
7.3 Вычисление
постоянного множителя, не зависящего от длины участка
7.4 Определение
аккумулирующей способности участка
млн. м3/сут
Поскольку нормами проектирования установлено,
что для покрытия часовой неравномерности потребления газа в течение суток,
аккумулирующая способность последнего участка должна составлять
от
суточной производительности МГ, можно констатировать, что полученное значение
полностью удовлетворяет условиям.

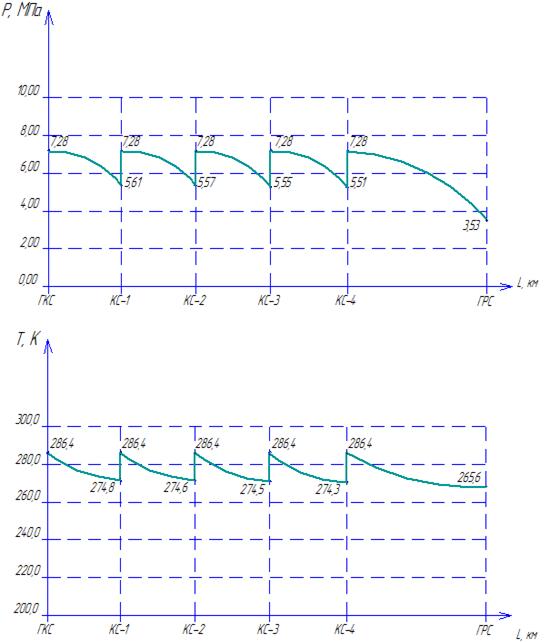

8. График изменения
давления и температуры по участкам МГ
