Тушение пожара на оптовой базе промышленных товаров

МЧС РОССИИ

СИБИРСКАЯ ПОЖАРНО-СПАСАТЕЛЬНАЯ АКАДЕМИЯ - ФИЛИАЛ САНКТ-ПЕТЕРБУРГСКОГО УНИВЕРСИТЕТА

ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ

КУРСОВОЙ ПРОЕКТ

ПО ДИСЦИПЛИНЕ ПОЖАРНАЯ ТАКТИКА

Тема: Решение тактической задачи по тушению пожара на объекте

Выполнил:

Аксенов Е.И.

Железногорск - 2014

Содержание

1. Задание на курсовой проект по пожарной тактике

. Тактический замысел

. Определение высоты расположения нейтральной зоны

. Организация тушения возможного пожара первым РТП

. Совмещенный график

1. Задание на курсовой проект по пожарной тактике

Цель курсового проекта - решить пожарно-тактическую задачу по тушению пожара на оптовой базе промышленных товаров.

Таблица 1

Рисунок 1

Таблица 2. Оперативно-тактическая характеристика объекта.

Таблица 3. Расписание выездов пожарных подразделений.

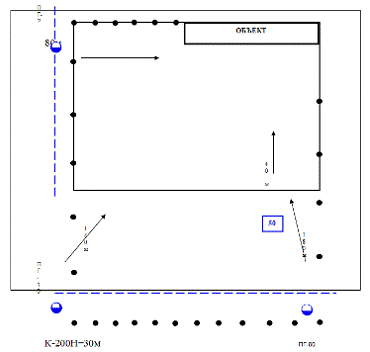

Рисунок 2. Схема наружного водоснабжения

2. Тактический замысел

В лечебном учреждении при проведении сварочных работ коммунальных сетей работниками “ЖКХ” в результате тления утеплителя от искры возник пожар в 06 часов 07 минут. По отделочным материалам огонь начал распространяться по помещению. Происходит задымление помещения больницы.

Сигнал о пожаре поступил на ЕДДС в 06 часов 17 минут. Персоналом по телефону передана информация о возгорании, тушение возникшего пожара первичными средствами. Диспетчером ЕДДС передано сообщение о загорании в больнице во все службы жизнеобеспечения, необходимые при проведении аварийно-спасательных работ и тушению пожара (скорую помощь, полицию, энергослужбу).

Прибытие первого подразделения 06 часов 24 минут.

В помещениях больницы находятся деревянные стеллажи, очень большая загрузка товароматериальными ценностями.

Время года ноябрь, температура наружного воздуха -15 градусов С, направление ветра северо-западное 2 м/с.

3. Определение высоты расположения нейтральной зоны

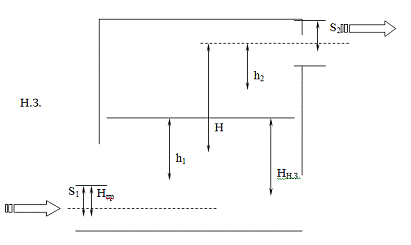

Рисунок 3 Определение высоты расположения нейтральной зоны

м.

H_Н.З. - высота расположения нейтральной зоны, м;_ПР - высота наибольшего приточного проема, м;₁ - расстояние от оси приточного проема до нейтральной зоны, м.

H - расстояние между центрами приточных и вытяжных проемов, м;₁, S₂ - соответственно площади приточного и вытяжного проемов, м²;

с_в, с_пг - плотность соответственно атмосферного воздуха и газообразных продуктов горения, кг/м³.

Вывод: Высота нейтральной зоны меньше среднего роста человека, следовательно личному составу необходимо работать в СИЗОД.

Путь, пройденный огнем

L=0,5V_лt_1. , [м];

L=0,5 * 0,8 * 10= 4 м.

Определение площади пожара

УГЛОВАЯ 180^o

S_п =, [м² ].

S_п = м²

Периметр пожара (Р_п)

угловая 180^o

Р_п = pL + 2L , м

Р_п = 3,144 + 24 = 20,56 м

Фронт пожара (Ф_п)

Ф_п = pL , м

Ф_п = 3,144= 12,56 м.

Определение скорости роста периметра пожара.

V_s =  м²/мин.

V_р = м/мин.

V_{ф =} м/мин.

Определение времени прибытия первого подразделения.

t_приб.1=t_д.с.+t_сб.+t_сл.1, [мин.], t_приб.1=10+1+6= 17 мин.

Определение скорости роста периметра пожара.

V_s =1,47 м/мин.

V_р =1,2 м/мин.

V_ф =0,73 м/мин.

Определение пути, пройденного огнём.

L=5V_л+V_л(t_св-t₁) , м.

L=5Ч0,8+0,8(17-10) L=9,6 м.

Угловая 180^o

S_п = м²

Р_п = pL + 2L , м. Р_п = 3,149,6 + 2Ч9,6= 49,3 м.

угловой 180⁰

Ф_п = pL , м. Ф_п = 3,149,6 = 30,1

Определение скорости роста периметра пожара.

V_s =  м²/мин.

V_р =  м/мин.

V_ф =  м/мин.

Определение параметров пожара на момент введения сил и средств первого подразделения.

Определение времени свободного развития горения.

t_св.=t_д.с.+t_сб.+t_сл.1+t_б.р. , [мин.], t_св.=10+1+6+8=25 мин.

Определение скорости роста периметра пожара.

V_s =1,1 м/мин.

V_р =0,8 м/мин.

V_ф =0,5 м/мин.

Определение пути, пройденного огнём.

L=0,5V_лt₁+V_л (t_св.-10) , [м]. L=0,5Ч0,8Ч10 + 0,8Ч(25-10)=15 м.

L=0,5V_лt₁+V_лt₂ L=0,5Ч0,810+0,815=16 м.

Где: t₂=t_расч.-t₁

Угловая 180^o

S_п = м²

угловая 180^o

Р_п = pL + 2L , м. Р_п = 3,1416 + 2Ч16=82,24 м.

Ф_п = pL , м. Ф_п = 3,1416=50,24

V_s =  м²/мин.

V_р =  м/мин.

V_ф =  м/мин.

Расчет сил и средств для тушения пожара

Определение площади тушения.

При L > h

S_т = 0,5р h (2L - h)

S_т = 0,5Ч3,14Ч5 Ч (2Ч16-5)= 212 м²

Определение требуемого расхода воды на тушение пожара.

Q^т_тр. = П_т  I_тр

Q^т_тр. = 212  0,1= 21,2

Определение требуемого расхода воды на защиту.

Q^защ_тр. = S_защ  , л/с.

Q^защ_тр. = 212  0,025= 5,3

= 0,25  I_тр.^туш. , л/(с*м²)

= 0,25  0,1= 0,025

Определение общего расхода воды.

Q_тр.^общ. =  + , л/с

Q_тр.^общ. = 21,2 + 5,3= 26,5

Определение требуемого количества стволов на тушение пожара.

N^т_ств. =_.

N^т_ств. =ств. А.

Определение требуемого количества стволов на защиту объекта.

 =

 = ств. А.

Определение общего количества стволов на тушение пожара и защиту объекта.

N_ств.^общ. =  +

пожар огонь тушение

N_ств.^общ. =  + = 4

Определение фактического расхода воды на тушение пожара.

 =   q_ств. , л/с.

 =   7,4 = 22,2

Определение фактического расхода воды на защиту объекта.

 =   q_ств. , л/с.

 =   7,4 = 7,4

Определение общего фактического расхода воды на тушение пожара и защиту объекта.

Q_ф ^общ.=  +  , л/с.

Q_ф ^общ.=  + = 29,6

Определение водоотдачи наружного противопожарного водопровода

при напоре водопроводной сети H<30 м вод.ст. -V_в =1,5 [м/с]

Q^к_сети = ((D/25) V_в ) ² [л/с],

Q^к_сети = ((200/25) 1,5 ) ² = 144 л/с.

Определение времени работы пожарного автомобиля от пожарного водоёма.

= , [мин.], где:

,9 - коэффициент заполнения пожарного водоема;

V_пв - объем пожарного водоема, [м³];

- переводное число из м³ в литры.

t_раб.>t_рК_з ,

где: t_р - расчётное время тушения пожара [мин.];

К_з - коэффициент запаса огнетушащего средства определяется по таблице

=26>205=100,

Определение предельного расстояния подачи огнетушащих средств.

L_пред= , [м]

где: Н_н - напор на насосе, который равен 90-100 м вод.ст.;

Н_разв -напор у разветвления, который равен 40-50 м вод.ст.;

Z_м -наибольшая высота подъёма (+) или спуска (-) местности на предельном расстоянии, [м];

Z_ств - наибольшая высота подъёма (+) или спуска (-) ствола от места установки разветвления или прилегающей местности на пожаре, [м];

S- сопротивление одного пожарного рукава, (Приложение №13);

Q- суммарный расход воды одной наиболее загруженной магистральной рукавной линии, [л/с];

«20»- длина одного напорного рукава, [м];

«1,2»- коэффициент рельефа местности.

L_пред= = 252,3 м.

Полученное расчётным путём предельное расстояние по подаче огнетушащих средств следует сравнить с расстоянием от водоисточника, на который установлен пожарный автомобиль, до места пожара (L). При этом должно соблюдаться условие: Lпред > Lф 253,3> 80

Определение требуемого запаса воды для тушения пожара и защиты объекта.

W_в = Q^т_ф  60  t_р  К_з + Q^защ_ф 3600  t_з , [л],

где: t_з - расчётное время запаса определяется по таблице (Приложение №11), [ч].

W_в = 22,2  60  20  5 + 7,4 3600  5 = 266.400 л.

Определение требуемого количества пожарных автомобилей, которые необходимо установить на водоисточники.

N_авт.=

N_авт.=  = 0,9 ≈ 1

где: 0,8 - коэффициент полезного действия пожарного насоса;

Q_н - производительность насоса пожарного автомобиля, [л/с].

Определение требуемой численности личного состава для тушения пожара.

N_л.с.^общ =N_л\с ^туш.N_ств. ^туш. + N_л\с ^защ..+ N_п.б. + N_м. + N_л+N_рез…..,

где: N_л\с ^туш - количество работающих на тушение ;

 - количество стволов поданных на тушении пожара ;

N_л\с ^защ. - количество работающих на защите ;

 - количество стволов работающих на защите объекта;

N_п.б. - количество организованных на пожаре постов безопасности (из расчета на три работающих звена ГДЗС один пост безопасности);

N_м - количество личного состава занятого контролем за магистральной рукавной линией из расчёта: 1 человек на 1 магистральную рукавной линию (если две линии проложены параллельно в одном направлении, то берется также один человек);

N_л - количество выдвижных лестниц на которые задействованы страховщики из расчета: 1 человек на 1 лестницу;

N_рез. - количество личного состава, в СИЗОД, необходимого в резерв (из расчета на три работающих звена ГДЗС одно резервное звено).

N_л.с.^общ =33 + 2+ 3 + 2 +0+3= 19

Определение количества отделений.

N _отд. ^АЦ= ^общ.;

N _отд. ^АЦ=

N _отд.^АНР = ^общ.

N _отд.^АНР =

Вывод о достаточности сил и средств.

Исходя из данных расчётов сил и средств первого подразделения не достаточно для локализации и ликвидации пожара не достаточно. Требуется второе подразделение

Определение параметров пожара на момент введения сил и средств вторым подразделением.

Определение времени введения сил и средств вторым подразделением.

t_вв.2.=t_св.+(t_сл.2 -t_сл.1) , [мин.],

t_вв.2.=25+(13 - 6) = 29 мин.

где: t_сл.2 - время следования второго подразделения от ПЧ до места вызова (определяется из расписания выездов пожарных подразделений).

Определение времени прибытия второго подразделения.

t_приб.2=t_д.с.+t_сб.+t_сл.2, [мин.],

t_приб.2=10+1+13= 24 мин.

Определение параметров пожара на момент введения сил и средств второго подразделения.

Пожар прямоугольный.

S_п =anL, [м² ],

S_п =17217,6=598,4 м²

Определение периметра пожара.

Р_п = 2(a+nL) , [м]

Р_п = 2(17+217,6)= 104,4 м

Определение фронта пожара.

Ф_п = na , [м]

Ф_п = 217 = 34 м

Скорость роста площади пожара

V_s =  м²/мин

V_р =  м/мин

V_ф =  м/мин

Определение площади тушения.

При b > n h При 56 > 10

S_т = n a h

Определение требуемого расхода воды на тушение пожара.

Q^т_тр. = П_т  I_тр

Q^т_тр. = 170  0,1= 17 л/с.

Определение требуемого расхода воды на защиту.

Q^защ_тр. = S_защ  , л/с.

Q^защ_тр. = 170  0,025= 4,25 л/с.

= 0,25  I_тр.^туш. , л/(с*м²)

= 0,25  0,1= 0,025 л/(с*м²)

Определение общего расхода воды.

Q_тр.^общ. =  + , л/с

Q_тр.^общ. = 17 + 4,25= 21,25 л/с

Определение требуемого количества стволов на тушение пожара.

N^т_ств. =_.

N^т_ств. =ств. А.

Определение требуемого количества стволов на защиту объекта.

 =

 = ств. А.

Определение общего количества стволов на тушение пожара и защиту объекта.

N_ств.^общ. =  +

N_ств.^общ. =  + = 4

Определение фактического расхода воды на тушение пожара.

 =   q_ств. , л/с.

 =   7,4 = 22,2

Определение фактического расхода воды на защиту объекта.

 =   q_ств. , л/с.

 =   7,4 = 7,4

Определение общего фактического расхода воды на тушение пожара и защиту объекта.

Q_ф ^общ.=  +  , л/с.

Q_ф ^общ.=  + = 29,6

Вывод о достаточности сил и средств.

По прибытии второго подразделения сил и средств достаточно для локализации и ликвидации пожара. Дополнительных сил и средств не требуется.

4. Организация тушения возможного пожара первым РТП

Таблица 4. Организация тушения возможного пожара первым РТП.

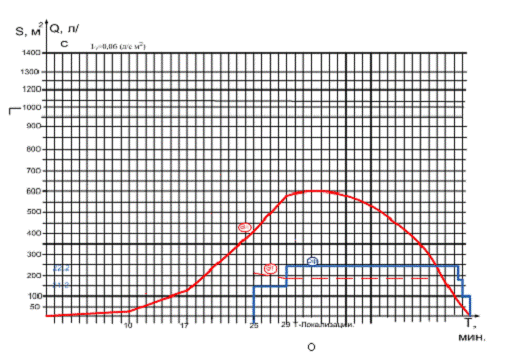

5. Совмещенный график

Рисунок 4
