Контрольная работа: Устройство и эксплуатация гидравлических машин

Особое внимание должно уделяться очистке рабочей жидкости от загрязнений. Фильтры рекомендуется устанавливать на сливной магистрали. Пропускная способность их должна быть вдвое большей, чем фильтров в нормальных условиях эксплуатации. В гидросистеме необходимо предусматривать перепускные клапаны.

Гидробаки должны иметь отстойники для сбора воды и устройства для слива конденсата. Во избежание попадания конденсата в гидросистему гидропривод полностью заполняется маслом, а для компенсации объемных изменений жидкости в процессе работы привода устанавливаются эластичные компенсаторы. В противном случае сообщение гидробака с атмосферой должно осуществляться через устройства, полностью исключающие попадания воды в рабочую жидкость.

В гидроприводах, работающих в условиях холодного климата, при пуске и в начальный период работы значительно возрастают потери давления в трубопроводах. При -50…-60 С потери давления рабочей жидкости в гидролиниях привода могут возрастать в 15…20 раз по сравнению с потерями давления при +50 С. Для уменьшения потерь давления в трубопроводах необходимо обеспечить минимальную протяженность трубопроводов, сократить число изгибов, соединений, переходов и т.п. Допустимая скорость рабочей жидкости во всасывающем трубопроводе - 0,85 м/с, в сливном - 1,4 м/с, в нагнетательном при номинальном давлении 32 МПа - 5 м/с.

Для сокращения времени выхода на установившийся тепловой режим целесообразно предусматривать теплоизоляцию гидробаков и трубопроводов. С этой же целью в гидроприводах можно применять устройства для подогрева рабочей жидкости в период пуска. Рекомендуется это делать в течение 20…30 мин. В гидравлической системе привода подогрев рабочей жидкости в период пуска обеспечивается путем пропускания всей подаваемой насосом рабочей жидкости через предохранительный клапан при номинальном рабочем давлении.

Пуск насосов в условиях низких температур должен производиться при постепенном повышении давления рабочей жидкости до номинального с выдержкой при давлении 10 МПа в течение 1…2 мин.

Для облегчения запуска приводного двигателя и во избежание выхода из строя насоса его привод рекомендуется осуществлять через разъединительные муфты (желательно фрикционные). При отсутствии конструктивной возможности применения разъединительных муфт необходимо ограничить частоту вращения вала при запуске для аксиально- поршневых гидронасосов до 1000 об/мин, шестеренных - до 1500 об/мин. В гидроприводах с замкнутой циркуляцией предусматривается автоматическое ограничение мощности насоса.

4. Гидравлические линии

В гидросистемах машин отдельные элементы находятся на расстоянии друг от друга и соединяются между собой гидролиниями.

Требования, предъявляемые к гидролиниям:

достаточная прочность;

минимальные потери давления на преодоление гидравлических сопротивлений;

отсутствие утечек жидкости;

отсутствие в трубах воздушных пузырей.

Трубопроводы в зависимости от своей конструкции делятся на жесткие и гибкие.

Жесткие трубопроводы изготавливают из стали, меди, алюминия и его сплавов.

Стальные применяют при высоких давлениях (до 320 ат).

Трубы из сплавов алюминия применяют при давлениях до 150 ат и главным образом в гидросистемах машин с ограниченной массой (авиация).

Медные трубопроводы при меньших давлениях (до 50 ат), там, где требуется изгиб труб под большими углами, что обеспечивает компактность гидросистемы, и применяются для дренажных линий.

Гибкие трубопроводы (рукава) бывают двух видов: резиновые и металлические.

Для изготовления резиновых трубопроводов применяют натуральную и синтетическую резину. Рукав состоит из эластичной внутренней резиновой трубки, упрочненной наружной оплеткой или внутренним текстильным каркасом (рисунок 7). Их применяют тогда, когда соединяемые трубопроводом гидроагрегаты должны перемещаться относительно друг друга. При этом благодаря своей упругости резиновые рукава уменьшают пульсацию давления в гидросистеме.

Рисунок 7 - Схемы конструкции рукавов с оплеткой:

- внутренний резиновый слой;

- металлическая оплетка;

- промежуточный резиновый слой;

- наружный резиновый слой

Недостатки резиновых трубопроводов:

подвижность при изменении давления;

снижение общей жесткости гидросистемы;

малая долговечность (1,5…3 года).

При проектировании гидросистем машин резиновых рукавов следует по возможности избегать.

Металлические трубопроводы имеют гофрированную внутреннюю трубу, выполненную из бронзовой или стальной ленты, и наружную проволочную оплетку. Между витками ленты находится уплотнитель.

Рукава с хлопчатобумажным уплотнением предназначены для работы с температурой рабочей жидкости до 110 ºС, а с асбестовым уплотнением - до 300 ºС.

Металлические рукава применяют в специфических условиях эксплуатации гидросистем, в контакте с агрессивными рабочими жидкостями.

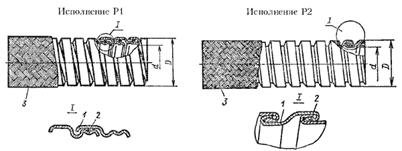

Рисунок 8 - Металлические рукава:

- профилированная лента;

- уплотнитель;

- проволочная оплетка

Литература

1 Андреев А.Ф., Барташевич Л.В., Боглан Н.В. и др. Гидропневмоавтоматика и гидропривод мобильных машин. Объемные гидро- и пневмомашины и передачи. - Минск: Высшая школа, 1987. 310 с.

Анурьев В.И. Справочник конструктора-машиностроителя. В 3-х Т. - 5-е изд., перераб. и доп. Том 3 - М.: Машиностроение, 1980 г. - 559 с.

Башта Т.М. Гидропривод и гидропневмоавтоматика. - М.: Машиностроение, 1972. - 320 с.

Башта Т.М., Руднев С.С., Некрасов Б.Б. и др. Гидравлика, гидромашины и гидроприводы: Учебник. 2-е изд., перераб. - М.: Машиностроение, 1982. - 423 с.

Богданович Л.Б. Гидравлические механизмы поступательного движения: Схемы и конструкции. - М., Киев: МАШГИЗ, 1958. - 181 с.
