Материал: Видеотелевизионные системы. Сенаторов А.К., Скоробогатов В.С

ВИДЕОПРОИГРЫАТЕЛЬ CD495/CD496 фирмы Philips

Этот видеопроигрыватель выпускается в нашей стране по лицензии фирмы Philips. Он предназначен для воспроизведения сигналов звука и изображения, записанных на лазерных видеодисках типов CAV и CLV. Запись воспроизводится с помощью луча полупроводникового AlGaAs -лазера с длиной волны излучения 780 нм. Записанный ЧМсигнал изображения и сигнал звука после воспроизведения демодулируются, обрабатываются и подаются на выходные разъѐмы для подачи на телевизор.

На видеопроигрывателе можно воспроизводить также видеодиски с высоким качеством передачи звука цифровым методом, что позволяет расширить частотный и динамический диапазоны, снизить до очень малой величины нелинейные искажения и полностью избавиться от детонации, обусловленной неравномерностью скорости вращения диска.

Электронный канал воспроизведения цифрового звукового сигнала рассчитан на 16разрядное кодирование, частоту дискретизации 176,4 кГц, перекрѐстный код Рида – Соломона.

Видеопроигрыватель может работать при управлении с пульта дистанционного управления.

На видеопроигрывателе можно воспроизводить сигналы со следующих оптических дисков:

-компактных видеодисков (CD-Video) и лазерно-визуальных дисков (Laser Vision). CDV - cодержат видеоизображение со звуковым цифровым компакт звуком в стерео варианте. Лазерно-визуальные диски содержат видеоизображение со звуком в виде моно-, стерео- и аналоговой записи. Звук этих дисков проигрыватель не воспроизводит;

-дисков EP диаметром 20 см. Они проигрываются на одной или двух сторонах по 20

мин;

-дисков LP (долгоиграющих) диаметром 30 см. Они проигрываются на одной или двух сторонах по 60 мин;

-малых односторонних компактных видеодисков (CD Video Singles) диаметром 12 см. Они содержат две части: наружную часть с видеозаписью с цифровым стереозвуком длительностью до 6 мин и внутреннюю часть со звуковой цифровой стерео программой длительностью до 20 мин;

компакт-дисков (Compact discs - CD)диаметром 12 см со стерео звуковой программой длительностью до 74 (односторонних);

-малых компакт – дисков диаметром 8 см с максимальным временем проигрывания 20 мин (односторонних).

Основные технические характеристики видеопроигрывателя

Система кодирования цвета воспроизводимого сигнала……………...PAL Горизонтальное разрешение изображения, строк……………………...440 Отношение сигнал / шум по изображению, дБ………………………… 41 Количество каналов звука………………………………………………..2 Диапазон воспроизводимых частот , Гц……………………..………….20..20000 Отклонения АЧХ от линейной, дБ……………………………………….. 0,1 Отклонения от линейности фазовой характеристики, град…………….. 0,5 Отношение сигнал / шум в канале звука, дБ…………………………….. 100 Переходное затухание между каналами, дБ (на 1000 Гц)……….………>96

Коэффициент общих гармонических искажений, % (на 1000 Гц)………<0,003

Напряжение на выходе, В:

-звуковой выход…………………………………………………………….2,0

-выходы R, G, B…………………………………………………………….0,7

86

-цифровой выход……………………………………………………………0,5

Потребляемая от сети электрическая мощность, Вт……………..………55

Потребляемая мощность в состоянии ожидания, Вт……………..………8

Габаритные размеры, мм……………………………………………………420 110 410

Габаритные размеры с открытой крышкой, мм……………………………420 110 630

Масса, кг……………………………………………………………………..10

При воспроизведении дисков на экране телевизора и на индикаторном табло указывается их характеристики:

-номера разделов или дорожек; -подразделение разделов или дорожек с помощью индексных номеров;

-время проигрывания каждого раздела или дорожки; -продолжительность пауз между разделами или дорожками; -полное время проигрывания диска.

Основные технические характеристики видеопроигрывателей других фирм даны в таблице 9.

Табл. 9 – Основные технические характеристики видеопроигрывателей

87

ВИДЕОДВОЙКИ

Это класс комбинированной видеоаппаратуры – объединѐнные в одном корпусе видеоплеер и телевизор. В определѐнном смысле это продолжение линии на сочетание в одном аппарате различных функций, так было несколько раньше сделано в камкодерах, объединяющих видеокамеру и видеомагнитофон.

Представителем этого семейства аппаратов является большой аппарат с видеопроигрывателем и дистанционным управлением.

Телевизоры со встроенным видеопроигрывателем позволяют просматривать на экране телевизора видеозаписи с видеодисков и осуществлять некоторые новые функции, например: микшировать изображение с телевизора и воспроизводимые изображения, наблюдать обозначения функций на экране, вести электронный каталог, альбом, т. е. Использовать видео двойку как средство мультимедиа.

В телевизорах фирмы имеются генератор титров на 10 языках, временное программирование четырѐх передач на365 дней, электронный замок, запрещающий включение непосвящѐнным или детям обеих частей аппарата, устройство автоматического распознавания по коду, а также защиты ЗУ и часов от сбоев.

Кроме описанных применений, ВП (CD-плеер) может широко применяться и как средство для игр, высококлассное средство мультимедиа.

14. ЦЕЛИ И ЗАДАЧИ ТЕЛЕВИЗИОННОГО НАБЛЮДЕНИЯ. ОСНОВНЫЕ ЦЕЛИ И СТРУКТУРА СТН.

Основными целями применения систем телевизионного наблюдения (СТН) являются обнаружение источника опасности на охраняемом объекте и его распознавание. Кроме того, обнаружив источник опасности, система телевизионного наблюдения должна немедленно включить экстренные средства оповещения и ограничения доступа на охраняемый объект. Правильно спроектированная и установленная СТН позволяет в реальном масштабе времени оценить обстановку на объекте, уменьшить время реакции на экстремальную ситуацию и обеспечить скорейшее принятие мер защиты от возникшего проникновения. Это значительно повышает эффективность действий службы охраны. При использовании СТН возможно получить хорошо различимые изображения нарушителей, что облегчает их дальнейшую идентификацию и юридическую легитимность действий правоохранительных органов.

Быстрое и эффективное действие службы охраны объекта при использовании СТН зависит от обеспечения простоты эксплуатации и обслуживания этих систем, обеспечения пользователя четкими и ясными сведениями о текущей обстановке на охраняемом объекте.

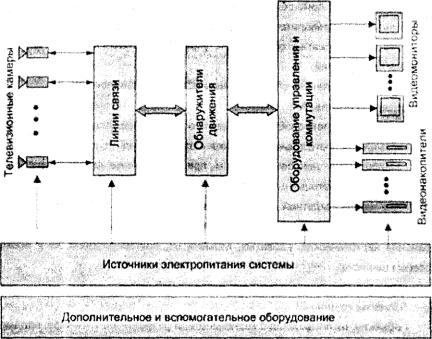

Общая структурная схема СТН приведена на рис. 33.

88
