Курсовая работа (т): Витратоміри

Виразимо ∆φ:

Побудуємо статичну характеристику (рис.11). Згідно завдання на курсовий проект, Qmin=50 м3/год, Qmax=250м3/год.

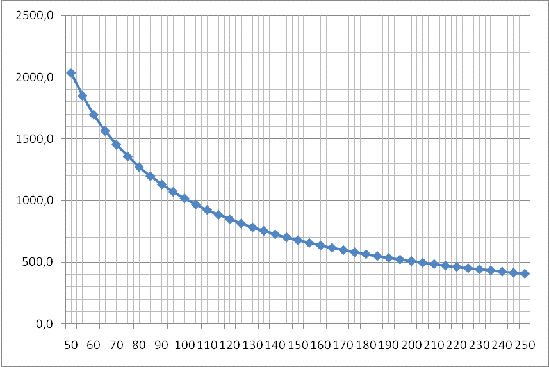

Рисунок 11 - Статична характеристика

6.      Аналіз можливостей застосування комп’ютерного моделювання при проектуванні ВПВ з тепловими мітками

Всі знають, що проектування і виробництво нерозривно пов'язані між собою. Конструктор розробляє геометрію виробу, встановлює технічні вимоги і оформляє конструкторську документацію. Технолог забезпечує виготовлення виробу з урахуванням специфіки виробництва, техпроцесів, обладнання. Помилки або незаплановані зміни в конструкції вироби тягнуть за собою додаткові фінансові витрати, які призводять до подорожчання виробленої продукції і таким чином знижують її конкурентоспроможність. З вищесказаного випливає, що можна скоротити витрати на виробництво, лише застосовуючи сучасні засоби інформаційної підтримки життєвого циклу виробу на всіх етапах проектування і технологічної підготовки виробництва.

Допомогти в реалізації цього завдання повинні комплексні програмні рішення SolidWorks та ANSYS, що забезпечують наскрізне проектування і вихід на верстати з ЧПУ.

6.1.   Призначення програмного комплексу SolidWorks

- це не тільки CAD -, але і CAM - система.- це потужний засіб проектування, ядро інтегрованого комплексу автоматизації підприємства , яке дозволяє здійснювати підтримку виробу на всіх етапах його життєвого циклу в повній відповідності з концепцією CALS-технологій. Основне призначення SolidWorks - забезпечення наскрізного процесу проектування та підготовки виробництва виробів будь-якої складності і призначення [8].

Комплексні рішення SolidWorks базуються на передових технологіях гібридного параметричного моделювання, інтегрованих засобах електронного документообігу, а також на широкому спектрі спеціалізованих модулів, серед яких важливе місце займають програми для віртуального моделювання процесів механічної і електроерозійної обробки з виходом на ЧПУ. Багаторічна співпраця корпорації SolidWorks Corp з провідними виробниками програмного забезпечення для технологічної підготовки виробництва призвело до того, що в даний час спеціально для SolidWorks розроблено та сертифіковано 26 CAM- модулів, шість з яких мають статус Certified CAM Product (сертифікований CAM- продукт) і два - Certified Gold Product (сертифікований «золотий » продукт, який забезпечує вищу ступінь інтеграції з SolidWorks: роботу в одному вікні, єдину асоціативну геометричну модель). У Росії , СНД і країнах Балтії найбільшого поширення набули CAM -додатки CAMWorks і Mastercam - вони надають користувачам незалежний і інтегрований режими роботи з SolidWorks. Розглянемо основні завдання, які вирішуються в цих двох CAM -додатках, і зупинимося більш детально на технології розробки постпроцесорів .

7.      Опис інтелектуальної системи моделювання ВПВ та принципу дії

Виходячи з вихідних даних, ми змоделювали електромагнітний лічильник рідини, з прямокутним вимірювальним каналом, використовуючи програмне забезпечення Solid Works (рис. 12).

Рисунок 12 - Електромагнітний лічильник з прямокутним вимірювальним каналом змодельований в середовищі Solid Works

Даний лічильник складається з вимірюваного каналу, на якому закріплено нагрівач та два терморезистора, дроти виводяться в кришку, яка кріпиться до труби за допомогою гвинтів. До трубопроводу вимірювальний канал приєднується за допомогою фланців, які запресовуються на вимірювальний канал.

Вимірювальний канал та фланець виготовлені зі сталі марки 09Г2С.

Клас: Сталь конструкційна низьколегована для зварних конструкцій, марка сталі 09Г2С широко застосовується при виробництві труб і іншого металопрокату.

Використання в промисловості: різні деталі і елементи зварних металоконструкцій, які працюють при температурі від -70 до +425 ° С під тиском.

Розшифровка марки 09Г2С: Позначення 09Г2С означає, що в сталі присутня 0,09% вуглецю, оскільки далі йде буква «Г» яка означає марганець, а цифра 2 - процентний вміст до 2% марганцю. Далі буква «С», яка означає кремній, але оскільки після С цифри немає - це означає вміст кремнію менше 1%. Таким чином, розшифровка 09Г2С означає, що перед нами сталь має 0,09% вуглецю, до 2% марганцю, і менше 1% кремнію і оскільки загальна кількість добавок коливається в районі 2,5% то це низьколегована сталь [9].

Висновки

В даній курсовій роботі був проведений аналіз методів вимірювання витрати та огляд існуючих електромагнітних лічильників. Розроблений електромагнітний лічильник рідини з прямокутним каналом, для нього були побудовані функціональна та структурна схеми, розроблена математична модель лічильника. Зроблено аналіз метрологічних характеристик, досліджено вплив витрати на похибку. В результаті знайдені способи зменшення похибки, розширення діапазону вимірювань і підвищення завадостійкості електромагнітних витратомірів.

Виходячи з вихідних даних, був змодельований електромагнітний лічильник рідини, з прямокутним вимірювальним каналом, за допомогою програмного забезпечення Solid Works. Далі, ми дослідили модель в ANSYS, виходячи з вихідних даних. В результаті одержали розподіл тиску на стінках вимірювального каналу при русі рідини та розподіл швидкості рідини по перерізах каналу. Також були розраховані та побудовані: статична характеристика, втрати тиску та випадкові похибки вихідного сигналу в залежності від витрати.
