46.Ненасыщенные ключи.
47. Нелинейный режим работы операционного усилителя. Триггер Шмитта.
Основной особенностью триггера Шмитта на ОУ является:
a)Работоспособность в широком диапазоне питающих напряжений
b)Повышенное быстродействие
c)Наличие петли гистерезиса
d)Высокая чувствительность по входу
e)Равенство (по модулю) положительного и отрицательного выходных напряжений
48. Электронные ключи. Основные понятия и определения. Диодные ключи.
Режимы работы биполярного транзистора в качестве электронного ключа (указать все варианты):
a)Нормальный активный режим b)Усилительный режим c)Импульсный режим
d)Режим отсечки e)Режим насыщения
ег1 VD1 |
ЕП |
|
R1 |
||
|
||
ег2 VD2 |
UВЫХ |
|
|
||
ег3 VD3 |
Rн |

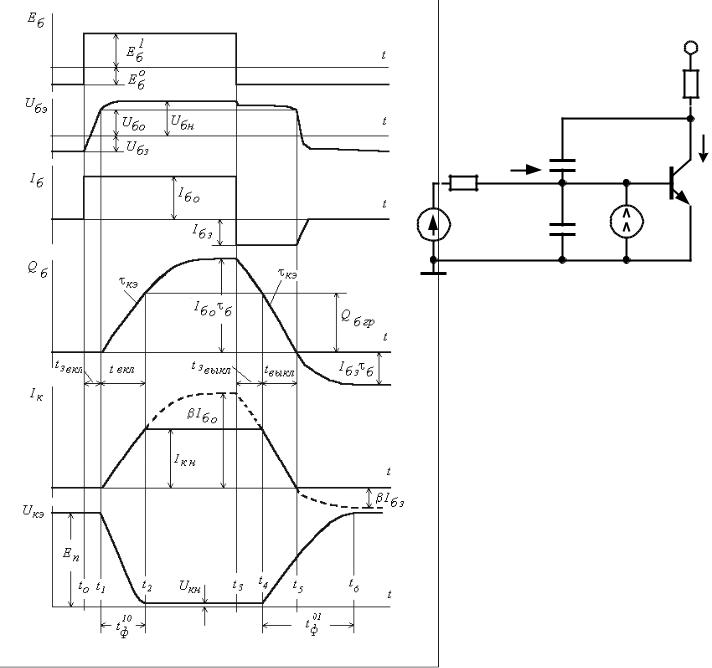

49. Статический и динамический режимы работы транзисторного ключа.
|
|
|
|
|
Ек |
|
|
|
|
|
Rк |
|
|
|
|
|
uк |
R1 |
|
iб |
Cкб |
|
iк |
|
|
uб |
|
||
|
|
|
|
VТ |
|
|
|
R2 |
Cэб |
|
|
|
ег |
|
|
||
|
|
|
Iк0 |
||
|
|
|
|
||
|
|
|
|
|
50. Свойства и схемотехнические особенности электронных ключей на биполярных транзисторах.
Диод VD предназначен для:
a.Защиты базы транзистора от больших сигналов
b.Защиты от обратного выброса тока на коллекторе транзистора
c.Защиты каскада от подачи отрицательного напряжения питания
d.Увеличения мощности транзисторного ключа
e.Повышения быстродействия ключа
