ЗАДАНИЕ

Требуется собрать на заводе цилиндрический топливный бак ракеты (см. рис. 7). При конструкторских расчетах было принято использовать в качестве конструкционного материала алюминиевый сплав АМг 6. Также при расчетах определили, что толщина стенки цилиндрической части и сферических днищ бака 3 мм.

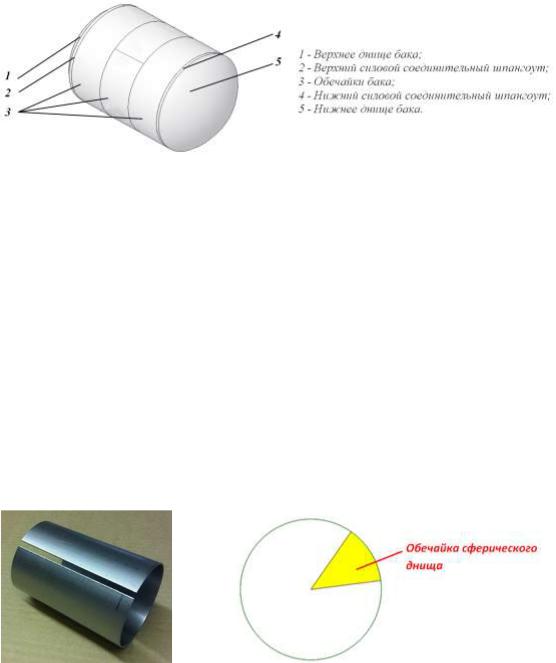

Рисунок 7 - Цилиндрический топливный бак ракеты

Считаем, что в конструкцию бака не входят нижний и верхний силовые шпангоуты, а сферические днища бака привариваются к цилиндрической части.

Топливный бак собирается следующим образом:

1)из листовых заготовок с помощью вальцовки создаются детали, которые называются фрагментом обечаек цилиндрической части бака (см. рис. 8а);

2)из фрагментов обечаек цилиндрической части бака формируются обечайки цилиндрической части (кольца);

3)из обечаек цилиндрической части с помощью сварных соединений формируется цилиндрическая часть бака (см. рис. 7, позиция 3);

4)из листовых заготовок создаются детали, которые называются фрагментами обечаек сферических днищ бака (см. рис. 8б);

5)из фрагментов обечаек сферических днищ с помощью сварного соединения формируются днища топливного бака (см. рис. 7, позиции 1 и 5);

5)сферические днища привариваются к цилиндрической части топливного бака.

Считаем, что для создания заготовок деталей топливного бака металлургический завод поставляет листы сплава АМг 6 со стандартными размерами 1500 мм × 4000 мм × 3 мм.

Рассчитайте: а) количество листов из сплава АМг 6, требуемых для производства топливного бака ракеты; б) коэффициент использования материала при производстве топливного бака ракеты.

Исходные данные для расчетов приведены в таблице 1.

6

Курс "Введение с специальную технику"

Таблица 1 – Исходные данные для расчетов

Полезная информация:

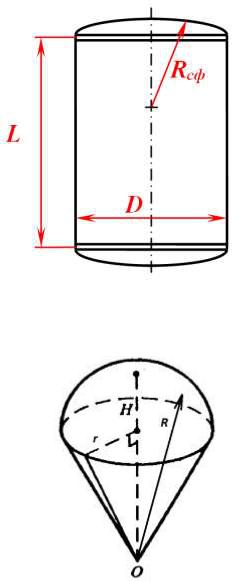

Площадь сегмента сферы можно определить по формуле:

Sсег 2 r H
