Контрольная работа: Вычисление уровня шума
Вычисление уровня шума
Задача
Жилое здание находится в
непосредственной близости от пункта реостатных испытаний тепловозов. Рассчитать
снижение уровня шума звукозащитным экраном.
Исходные данные
Вариант 3
От тепловоза до экрана, а
6
От экрана до жилого дома, в
30
Высота экрана, Н
9
Высота расположения окна в жилом доме, К
4
Высота тепловоза h, м
5
Решение
1. скорость звука в воздухе с,
м/с при его температуре t =20 ˚С:
. длина звуковой волны λ, м для частот f, Гц:
. функция W, дБ для всех частот:
W

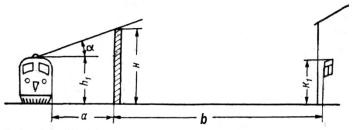

= Расчетная схема эффективности экрана
. Cнижение уровней звукового давления экраном ∆Lэкр, дБ (рис. 8.2) [4];
. Уровень звукового давления
источника сигнала β1, дБ (табл. 7.1) [4];
. Расстояние от источника
сигнала до исследуемой точки r2, м:
r2= a+b=6+30=36 м;
. Уровень звукового давления,
зависящий от расстояния до исследуемой точки β2, дБ:
β2 = β1 - 20 lg r2
. Затухание звука в воздушной
среде ∆, дБ
Δ = 6·10-6 fr2, дБ
. Уровень звукового давления
у окна жилого помещения без учета экрана L, дБ:
L= β1- β 2 - ∆
10. То же с учетом действия
экрана Lэ, дБ;
Lэ=L-∆Lэкр
11. Нормативный уровень шума для
ночного периода времени Lн, дБ (табл. 7.2) [4];
Результаты расчетов сводятся в
таблицу.
Расчетные величины
Частоты f, Гц
63
125
250
500
1000
2000
4000
8000
С, м/с
343
343
343
343
343
343
343
343
λ = с/f, м
5.44
2.744
1.372
0.686
0.343
0.172
0.086 W
0.428
0,626
0,913
1,29
1,895
2,575
3,795
5,321
∆Lэкр, дБ
7
10
12
14
17
20
24
28
β1, дБ
106
117
109
110
105
100
94
89
r2= a+b, м
36
36
36
36
36
36
36
36
β2, дБ
75
86
78
79
74
69
63
58
∆, дБ
0.0136
0.027
0.054
0.108
0.216
0.432
0,864
1,72
L= β1-
β 2 - ∆, дБ
30,98
30,97
30,94
30,89
30,78
30,56
30,136
29,28
Lэ=L-∆Lэкр, дБ
23,98
20,97
18,94
16,89
13,78
10,56 1,28
LH, дБ
66
56
49
44
40
37
35
33
звук шум помещение
Совмещенный график β1, L, Lэ, Lн, как функции от частот f, Гц.
Вывод: определили функцию W
последовательно для всех частот,
произвели расчет снижения шума для всех частот за счет расстояния до источника
и поглощения в воздухе, уровня шума L у окна жилого помещения без учета защитного действия экрана,
затем с учетом действия экрана Lэ. И убедились, что
экранирование источников шума необходимое мероприятие для снижения воздействия
шума при движении поездов и реостатных испытаниях.
;
