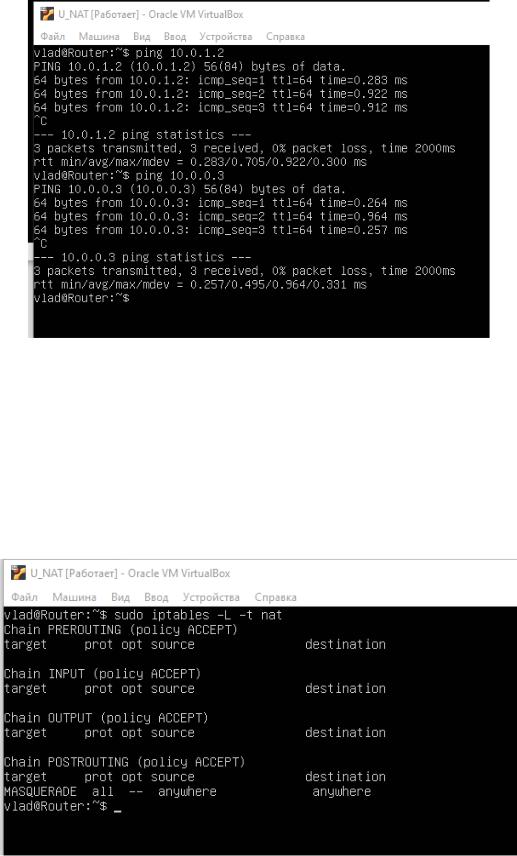

Рисунок 9: соединение с маршрутизатором

4. На маршрутизаторе был настроен механизм трансляции сетевых адресов Masquerad (рис. 10). Что сделало возможным выход в глобальную сеть подключённым машинам (рис. 11-12).

Рисунок 10: Masquerade

6

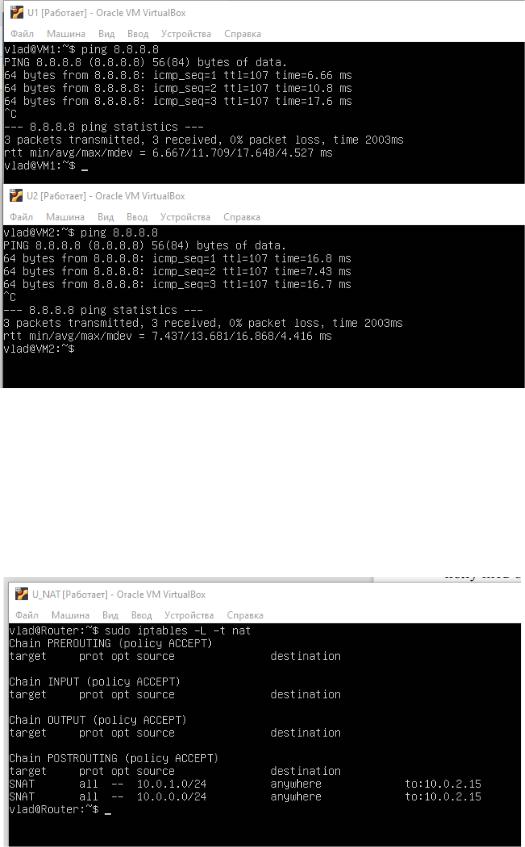

Рисунок 11: выход в интернет с машин

5. На маршрутизаторе была настроена трансляция SNAT (рис. 12), что

также позволяет подключённым машинам выходить в глобальную сеть (рис. 13-

14)

Рисунок 12: SNAT

7

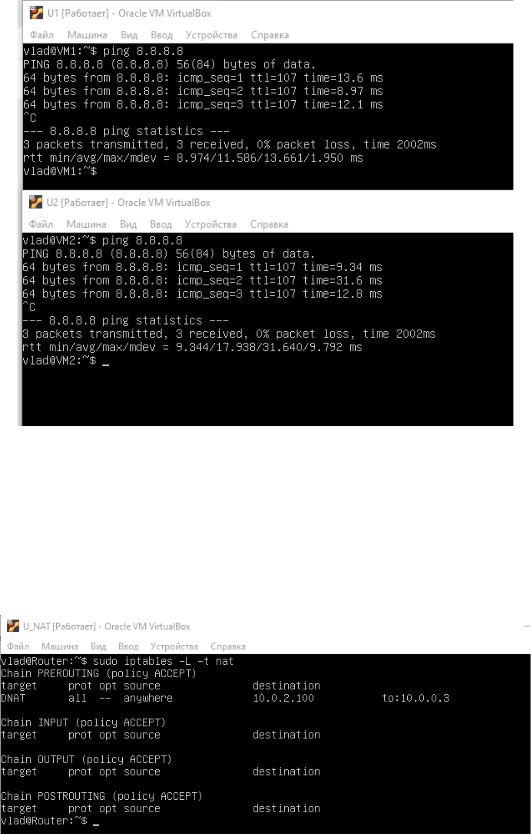

Рисунок 13: выход в интернет с машин

6. На маршрутизаторе был настроен DNAT (рис. 14), что позволяет

первой машине отправлять echo запросы и подключаться ко второй с помощью

ssh (рис 15).

Рисунок 14: DNAT

8

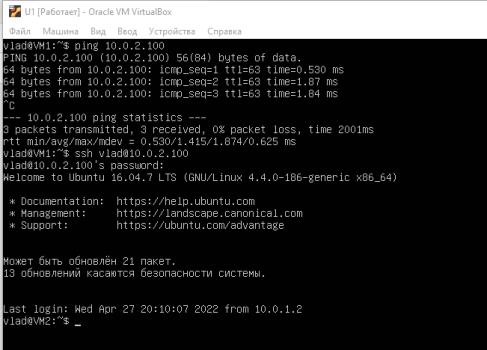

Рисунок 15: связь со второй машиной

Выводы:

Входе выполнения работы

•Были изучены протоколы трансляции сетевых адресов (NAT), а

именно: Masquerade, SNAT и DNAT.

•Построена сеть из виртуальных машин для тестирования работы механизмов трансляции сетевых адресов

•Каждый тип NAT был настроен и была проверена его работа (выход в глобальную сеть с помощью Masquerade и SNAT и доступ к внутренним сетям через DNAT)
