2. АЭРАЦИЯ ОДНОПРОЛЕТНОГО ПРОМЫШЛЕННОГО ЗДАНИЯ (ПЕРЕХОДНЫЙ ПЕРИОД)

Цель работы: определить:

а) площадь приточных и вытяжных проемов в стене; б) достаточность площадей приточных и вытяжных проемов в

рассматриваемом однопролетном здании со светоаэрационным фонарем.

Задание: Организовать воздухообмен в здании высотой Hзд с отметками центров приточных аэрационных и вытяжных проемов от пола Z1 и Z2, с полюсным расстоянием источников тепловыделений Zп при площади пола аэрируемого помещения Fпл, количеством источников n, выделяющих QТ.В., ккал/час, количеством тепла; при условии, что от потери тепла через наружные ограждения здания составят QТ.П, ккал/час, количество конвективного тепла, выделяющегося от основных источников тепла Qк, ккал/час, и лучистого Qл, ккал/час с учетом коэффициента лучистой теплоотдачи αл, ккал/час м2 °C.

Теоретические положения

Аэрацией зданий называют организованную регулируемую естественную вентиляцию. Аэрация осуществляется под действием аэростатического и ветрового давлений. Аэрацию применяют в цехах со значительными тепловыделениям, если концентрация пыли и вредных газов в приточном воздухе не превышает 30% предельно допустимой в рабочей зоне, а технология производства не предъявляет особых требований к микроклимату внутри здания.

Для притока наружного воздуха в переходный период года в однопролетных цехах устраивают проемы в наружных стенах, располагая низ проемов на высоте 3(4) м от пола, т.е. 3 м от пола при высоте цеха менее 6 м и 4 м в цехах высотой более 6 м.

Створки аэрационных проемов должна быть оборудованы механизмами для открывания и закрывания. В качестве приточных проемов используют ворота, окна, раздвижные стены и проемы в полу помещения (с пропуском наружного воздуха через подвалы, вентиляционные этажи или по специальным каналам). Для удаления воздуха из аэрируемого помещения устраивают незадуваемые светоаэрационные фонари.

6

3. РАСЧЕТ АЭРАЦИИ ОДНОПРОЛЕТНОГО ПРОМЫШЛЕННОГО ЗДАНИЯ (ТЕПЛЫЙ И ПЕРЕХОДНЫЙ ПЕРИОДЫ)

Расчет для теплого периода ведут в следующем порядке, определяя: 1) температуру воздуха в рабочей зоне помещения, °С:

2) количество избыточного тепла, выделяющегося в помещении, ккал/ч:

где αл ˗ коэффициент лучистой теплоотдачи от кровли на пол, принимаемый равным 5 ккал / (ч·м2·°C);

4) весовой расход воздуха, необходимого для обеспечения заданной температуры воздуха в рабочей зоне помещения, кгс/ч:

расположения нижней границы тепловой подушки) от пола помещения, м:

где Tр.з – температура воздуха в рабочей зоне, К: g – ускорение свободного падения, равное 9,81 м/с2; γр.з - удельный вес воздуха в рабочей зоне, кгс/м3 [см. формулу (9)]

График, построенный по формуле (5), представлен на рис. 2.

7

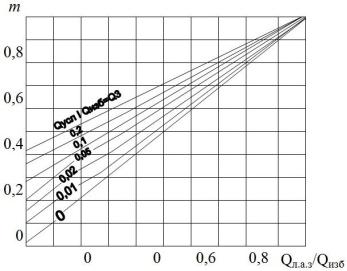

Рисунок 2 - График для определения коэффициента m [при αл= 5 ккал/(ч·м2·°C)]

Номограмма, построенная по формуле (6), представлена на рис. 3 Если высота расположения температурного перекрытия z окажется

больше z2, в дальнейших расчетах

7)температуру удаляемого воздуха, °C:

8) разность давлений, вызывающую перемещение аэрационного воздуха через приточные и вытяжные проемы, кгс/м2:

где γн и γy – удельный вес соответственно наружного и удаляемого воздуха, кгс/м3, определяемый по формуле

Далее, если площадь приточных проемов не задана, определяют:

9) потери давления на проход воздуха через приточные проемы, кгс/м2:

10) потери давления на проход воздуха через проемы фонаря, кгс/м2

8

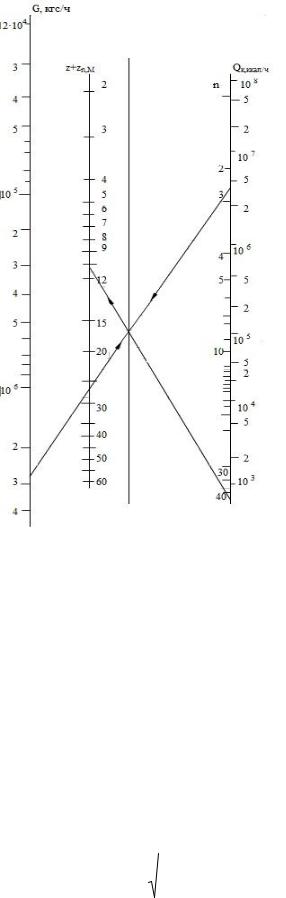

Рисунок 3 – Номограмма для определения высоты расположения температурного перекрытия z (при g=9,81 м/с2; ср=0,24 ккал/(кг·°C); Tр.з=298 K; γр.з=1,18 кгс/м3);

ключ: G=2,55·106 кгс/ч; Qк=3,3·106 ккал/ч; n=41; z+zп=10,9 м

11) потери давления на проход воздуха через приточные проемы, кгс/м2:

где β – доля разности давлений, расходуемой на проход воздуха через приточные проемы.

Площадь приточных проемов должна быть по возможности большей, что обеспечит относительно невысокую скорость поступления воздуха в цех и устойчивость восходящих конвективных потоков. С этой целью рекомендуется принимать β в пределах 0,1-0,4;

12) площадь приточных проемов в стенах, м2:

где ς1 – коэффициент местного сопротивления приточных проемов (табл.1).

9

Таблица 1

Коэффициент местного сопротивления приточных проемов

Если площадь приточных проемов F1 задана, определяют: 13) площадь проемов фонаря, м2:

где ς2 - коэффициент местного сопротивления фонаря (табл. 2)
