ВВЕДЕНИЕ

Вентиляция – Обмен воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимых метеорологических условий и чистоты воздуха в обслуживаемой или рабочей зоне.

В методологических указаниях изложены теоретические положения, методики выполнения работ с примерами, практические рекомендации по организации воздухообмена в помещениях, обеспечению допустимых метеоусловий и чистоты воздуха в помещениях.

Целью настоящих методических указаний является закрепление теоретических знаний и практических навыков по вентиляции зданий и сооружений различного назначения.

Методические указания могут служить пособием при выполнении курсового проекта по дисциплине «Вентиляция» и специальной части дипломного проекта (работы) по специальности 08.03.01.

Каждая практическая работа рассчитана на 2 часа.

3

1. АЭРАЦИЯ ОДНОПРОЛЕТНОГО ПРОМЫШЛЕННОГО ЗДАНИЯ (ТЕПЛЫЙ ПЕРИОД)

Цель работы: определить:

а) площадь приточных и вытяжных проемов в стене; б) достаточность площадей приточных и вытяжных проемов в

рассматриваемом однопролетном здании со светоаэрационным фонарем. Задание: Организовать воздухообмен в здании высотой Hзд с

отметками центров приточных аэрационных и вытяжных проемов от пола Z1 и Z2 с полюсным расстоянием источников тепловыделений Zп при площади пола аэрируемого помещения Fпл, количеством источников n, выделяющих QТ.В., ккал/час, количества тепла; при условии потери тепла через наружные ограждения здания QТ.П., ккал/час; количество конвективного тепла, выделяющегося от основных источников тепла Qк, ккал/час, и лучистого Qл, ккал/час с учетом коэффициента лучистой теплоотдачи αл, ккал/час м2°C.

Теоретические положения

Аэрация зданий - организованная регулируемая естественная вентиляция. Аэрация осуществляется под действием аэростатического и ветрового давлений. Аэрацию применяют в цехах со значительными тепловыделениями, если концентрация пыли и вредных газов в приточном воздухе не превышает 30% предельно допустимой в рабочей зоне, а технология производства не предъявляет особых требований к микроклимату внутри здания.

Естественный воздухообмен называют аэрацией в тех случаях, когда можно осуществлять его в заранее заданных объемах и регулировать в соответствии с внутренними и внешними условиями (температурой воздуха, направлением и скоростью ветра). Аэрация обеспечивается через систему управляемых приточных и вытяжных отверстий, потребную площадь которых определяют по расчету.

Путем аэрации достигают удаление из производственных помещений вредных газов и аэрозолей, а также избыточного тепла и влаги.

Аэрацию применяют в основном в цехах со значительными теплоизбытками (горячие цехи), где естественный воздухообмен должен составлять миллионы кубометров в час без специальной затраты энергии на эти цели.

Возможность организации рациональной аэрации зависит от объемнопланировочного решения здания, целесообразной компоновки производственного оборудования и правильного размещения в

4

ограждающих конструкциях (стенах и покрытиях) приточных и вытяжных отверстий.

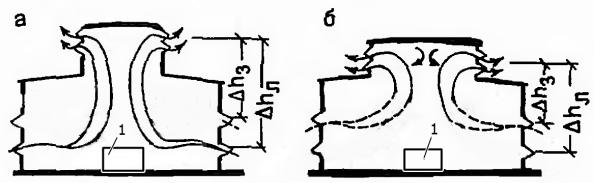

Рисунок 1 – Схема аэрации однопролетного теплый и переходный периоды: а – теплый период; б – переходный; Δhл– теплый высотный перепад; Δhз– переходный высотный перепад; 1–источник тепла.

Действие аэрации обусловлено разностью удельных весов наружного и внутреннего воздуха, т.е. стремлением нагретого и более легкого воздуха войти в высокорасположенные вытяжные отверстия (рис. 4), а более холодного войти в помещение через низкорасположенные приточные отверстия. В соответствии с этим на активность аэрации в результате разности удельных весов влияют тепловой и высотный перепады, равные соответственно разности температур наружного и внутреннего воздуха и разности уровней вытяжных и приточных отверстий.

Для притока наружного воздуха в теплый период года в однопролетных цехах устраивают проемы в наружных стенах, располагая низ проемов на высоте 0,3-1,8 м от пола. В качестве приточных проемов используют ворота, окна, раздвижные стены и проемы в полу помещения (с пропуском наружного воздуха через подвалы, вентиляционные этажи или по специальным каналам).

Для удаления воздуха из аэрируемого помещения устраивают незадуваемые светоаэрационные фонари.

Створки аэрационных проемов должны быть оборудованы механизмами для открывания и закрывания.
