	Таблица П.3.1. Сортамент стержневой и проволочной арматуры
	Номина-	Расчетная площадь поперечного сечения (см2) при числе										Выпускаемые диаметры для сталей классов						Сортамент
	Номина-					стержней					Масса	Выпускаемые диаметры для сталей классов						проволоки
	льный					стержней					Масса							проволоки
	диаметр,										1 п.м.	A-I	A-II	A-III	A-IV	A-V	A-VI
	диаметр,	1	2	3	4	5	6	7	8	9	(кг)	A-I	A-II	A-III	A-IV	A-V	A-VI	Вр-I	Вр-II
	мм	1	2	3	4	5	6	7	8	9	(кг)	(A240)	(A300)	(A400)	(A600)	(A800)	(A1000)	Вр-I	Вр-II

	3	0,071	0,14	0,21	0,28	0,35	0,42	0,49	0,57	0,64	0,055	-	-	-	-	-	-	+	+

	4	0,126	0,25	0,38	0,50	0,63	0,76	0,88	1,01	1,13	0,099	-	-	-	-	-	-	+	+

	5	0,196	0,39	0,59	0,78	0,98	1,18	1,37	1,57	1,76	0,154	-	-	-	-	-	-	+	+

	6	0,283	0,57	0,85	1,13	1,42	1,70	1,98	2,26	2,55	0,222	+	-	+	-	-	-	-	+

	7	0,385	0,77	1,16	1,54	1,93	2,31	2,70	3,08	3,47	0,302		-		-	-	-	-	+

	8	0,503	1,01	1,51	2,01	2,52	3,02	3,52	4,02	4,53	0,395	+	-	+	-	-	-	-	+

	10	0,785	1,57	2,36	3,14	3,93	4,71	5,50	6,28	7,07	0,617	+	+	+	+	+	+	-	-
	12	1,131	2,26	3,39	4,52	5,66	6,79	7,92	9,05	10,18	0,888	+	+	+	+	+	+	-	-
	14	1,539	3,08	4,62	6,16	7,70	9,23	10,77	12,31	13,85	1,208	+	+	+	+	+	+	-	-
	16	2,011	4,02	6,03	8,04	10,06	12,07	14,08	16,09	18,10	1,578	+	+	+	+	+	+	-	-
	18	2,545	5,09	7,64	10,18	12,73	15,27	17,82	20,36	22,91	1,998	+	+	+	+	+	+	-	-
	20	3,142	6,28	9,43	12,57	15,71	18,85	21,99	25,14	28,28	2,466	+	+	+	+	+	+	-	-
65	22	3,801	7,60	11,40	15,20	19,01	22,81	26,61	30,41	34,21	2,982	+	+	+	+	+	+	-	-
65	25	4,909	9,82	14,73	19,64	24,55	29,45	34,36	39,27	44,18	3,85	+	+	+	+	+	-	-	-
	25	4,909	9,82	14,73	19,64	24,55	29,45	34,36	39,27	44,18	3,85	+	+	+	+	+	-	-	-
	28	6,158	12,32	18,47	24,63	30,79	36,95	43,11	49,26	55,42	4,83	+	+	+	+	+	-	-	-
	32	8,042	16,08	24,13	32,17	40,21	48,25	56,29	64,34	72,38	6,31	+	+	+	+	+	-	-	-
	36	10,179	20,36	30,54	40,72	50,90	61,07	71,25	81,43	91,61	7,99	+	+	+			-	-	-
	40	12,566	25,13	37,70	50,26	62,83	75,40	87,96	100,53	113,09	9,87	+	+	+			-	-	-

Примечание. Значком "+" отмечены прокатываемые диаметры.

Сортамент семипроволочного каната К7

	Расчетная площадь поперечного сечения (см2) при числе
Номина-					стержней						Масса
льный	1	2	3	4		5	6	7	8	9	Масса
диаметр,	1	2	3	4		5	6	7	8	9	1 п.м.
мм											(кг)
6	0,227	0,454	0,681	0,908		1,135	1,362	1,589	1,816	2,043	0,173
9	0,510	1,020	1,530	2,040		2,550	3,060	3,570	4,080	4,590	0,402
12	0,906	1,812	2,718	3,624		4,530	5,436	6,342	7,248	8,154	0,714
15	1,416	2,832	4,248	5,664		7,080	8,496	9,912	11,328	12,744	1,116

Приложение 5

Инструкции RNS, RDT

Программа RNS предназначена для проверки прочности нормальных сечений изгибаемых, внецентренно сжатых и внецентренно растянутых в плоскости, совпадающей с главной осью сечения элементов. Рассматриваются прямоугольные, тавровые с полкой вверху или внизу и двутавровые поперечные сечения с любым количеством, размещением и классом арматуры. Рассчитываются напрягаемые и ненапрягаемые конструкции. В программе RNS реализован общий случай расчета прочности нормальных сечений по п.3.28 СНиП 2.03-01-84 «Бетонные и железобетонные конструкции» [2].

По программе RNS могут быть рассчитаны косоизгибаемые железобетонные элементы прямоугольного сечения.

Размерности исходных данных, параметров эмпирических формул и результатов счета применены в следующих единицах физических величин: силы – в кгс, моменты сил – в кгс·см, напряжения – в кгс/см2, геометрических параметров – в см.

Данная инструкция предназначена для подготовки исходных данных к расчету на ЭВМ.

Описание исходных данных проведено в порядке их ввода в

программу (см. бланк исходных данных (рис. П.5.2 и рис. П.5.1), приведенные в инструкции).

h, b, h'f, b'f, hf, bf – параметры (см) сечения; при отсутствии верхней или нижней полок (тавровое или прямоугольное сечение) h'f

или hf равно нулю; b'f		или bf равно b;
Rb	– расчетное	сопротивление (кгс/см2) бетона сжатию см.
табл. 13	(здесь и далее ссылки на СНиП 2.03-01-84		[2]);
σsc,u – см. п.3.12 (кгс/см2);
α – см. п. 3.12;
N – число стержней или рядов арматуры;
Mr	– расчетный	изгибающий момент (кгс·см) в плоскости,
совпадающей с главной осью поперечного			сечения; для

внецентренно сжатых и внецентренно растянутых элементов принимается нулю;

Ns – расчетное нормальное усилие (кгс); вводится со знаком "−" при сжатии; для изгибаемых элементов принимается равным нулю;

66

e' – расстояние (см) от уровня приложения нормального усилия до наиболее сжатого волокна сечения; вводится со знаком "−" при расположении уровня силы за пределами сечения со стороны наиболее сжатого волокна; для изгибаемых элементов принимается равным нулю;

Mу – расчетный изгибающий момент (кгс·см) в плоскости, перпендикулярной главной оси поперечного сечения (для косоизгибаемых элементов); для внецентренно сжатых, изгибаемых и внецентренно растянутых элементов принимается равным нулю;

h0i – расстояние (см) от	наиболее сжатого волокна сечения
до соответствующих стержня и ряда арматуры;
Asi – площадь поперечного сечения (см2) соответствующих
стержня или ряда арматуры;
FP – признак счета; для	арматуры, имеющей физический

предел текучести, классов A-I, A-II, A-III, Bp-I принимается равным

единице,	в остальных случаях FP = 0;
Rs – расчетное сопротивление арматуры растяжению (кгс/см2);
η –		см. п.3.13; для классов арматуры, не указанных в п.3.18,
η = 1;
Rsc – расчетное сопротивление арматуры сжатию (кгс/см2);
β	–	см. п.3.28;	для классов арматуры, не		отмеченных в
п.3.28, β = 1;
σsp – контролируемое напряжение (кгс/см2) предварительно
натянутой		арматуры	перед	бетонированием	(с	учетом

соответствующих потерь); для ненапрягаемых стержней равно нулю; γ'sp, γsp – см. п.1.27, формула (6) с принятием соответственно

знаков "+" и "−"; для ненапрягаемой арматуры равны нулю;

σsp	– см. п.3.28; для классов арматуры, не отмеченных в
п.3.28, σsp	= 0;

b0i – расстояние (см) от наиболее сжатого от воздействия волокна сечения до соответствующего стержня арматуры; для всех случаев, кроме косого изгиба, равно нулю.

67

а)

b'f

Mr

б)

Ns

e'

h0i

h'f

h

Asi

b hf

bf

Главная ось сечения

в)

Mr

h0i

My

Asi

b0i

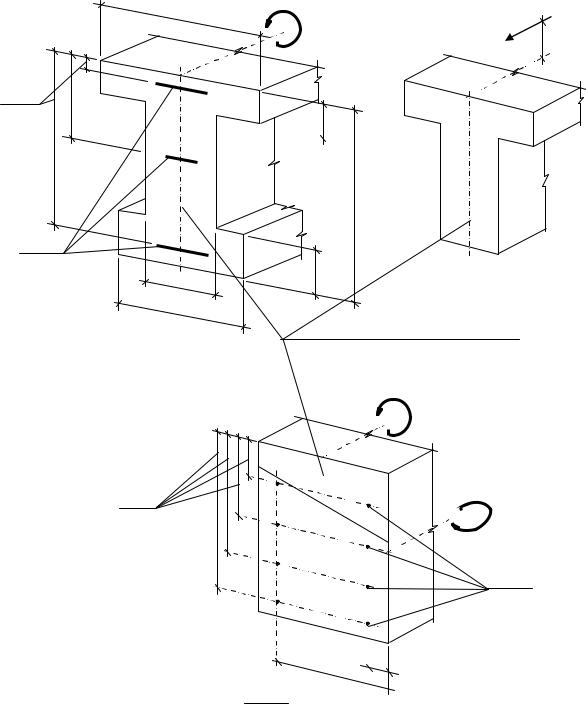

Рис. П.5.1. Схемы расчетных сечений:

а) изгибаемых элементов (плит, балок); б) внецентренно сжатых элементов (колонн) и внецентренно растянутых элементов (нижних поясов ферм); в) косоизгибаемых элементов (стеновых панелей)

ПРОГРАММА RNS – исходные данные

68

h,

b,

h´f ,

b´f ,

hf ,

bf ,

см

Rb,

σsc,u ,

α,

N,

кгс/см2

б/р

шт

Мr,

Ns,

e´,

My,

кгс· см

кгс

см

кгс· см

h0i,

Asi,

FP,

Rs,

η,

Rsc,

см

см2

б/р

кгс/см2

б/р

кгс/см2

β,	σsp,	γ´sp,	γsp,	∆σsp,	b0i,
б/р	кгс/см2	б/р	б/р	кгс/см2	см

Рис.П.5.2

Примечание. Число строчек последней таблицы исходных данных равно N.

Программа RDT2	предназначена для	определения	прогибов	в
середине пролета и	ширины раскрытия	нормальных	трещин	в

среднемсеченииизгибаемыхжелезобетонныхбалочных конструкцийпеременных

или	постоянных	поперечного	(по	геометрическим
размерам)	сечения и армирования по длине		элемента.	Рассматриваются

прямоугольные,тавровыесполкой вверху или внизу и двутавровые поперечные сечения с верхней (двух видов) ненапрягаемой, нижней ненапрягаемой (двух видов) и напрягаемой (одного вида) арматурой (рис.П.5.3). Рассчитываются как напрягаемые, так и ненапрягаемые конструкции. Программа составлена на основе СНиП 2.03-01-84 [2] и пособий по проектированию предварительно напряженных и ненапряженных конструкций. Размерности исходных данных, параметров эмпирических формул и результатов счета применены в следующих единицах физических величин: силы–в кгс, моменты сил–в кгс·см, напряжения–в кгс/см2, геометрических параметров–в см.
