Таблица 1
Технические характеристики оптического нивелира SDL50
Изображение в зрительной трубе |
Прямое |
|
|
Увеличение зрительной трубы, крат |
28 |
|
|
Минимальное расстояние фокуси- |
1,5 |
|
|
рования, м |
|
|
|
Компенсатор |
Маятниковый механизм с магнитным демп- |
||
|
фером воздушный/магнитный +/- |
||
Диапазон работы компенсатора, с |
15 |
|
|
Нивелирование |
|
||
СКП на 1 км двойного хода, мм |
± 1,5 на инварную рейку |
||
|
± 1,5 на фиберглассовую рейку |
||
|
± 2,0 визуальное (на деревянную складную |
||
|
рейку) |
|
|
Диапазон измерения расстояний, м |
От 1,6 до 100 |
И |
|
|
|||
СКП измерения расстояний, мм, |
± 10 (до 10м) |
|
|
где D – расстояние, м |
|
Д |
|
± 10·1·D м (от 10 до 50 м) |
|||
|
± 20·1·D м (от 50 м) |
||
Продолжительность измерения, с |
< 3 |
|
|
Объем памяти |
До 2000 точек (до 20 файлов) |
||
Клавиатура \ Дисплей |
Восемь клавиш \ 128×32 пикселя, графиче- |
||
|
ский |
|
|
О щие характеристики |
|||
Источник питания |
Литиево-ионный аккумулятор BDG46A |
||
|
А(7,2 B) |
|
|
Время работы при +25 °С |
Не менее 8,5 ч |
||
б |
|||
Диапазон рабочих температур, °С От – 20 до + 50 |
|||
Пыле- и влагозащищенность |
IPX4 |
|
|
и |
|
|
|
Габаритные размеры, мм |
158×257×128 |
|
|
Вес, кг |
2,4 |
|
|
С |
|||
Для выполнения нивелирования применяются маятниковые сис- |
|||
темы компенсатора как с воздушным, так и с магнитным демпферами. Компенсаторы с магнитным демпфером конструктивно могут быть устроены по-разному, но принцип их работы один – гашение колебаний под действием магнитного поля. Каждый раз в момент прохождения маятника мимо магнита происходит его торможение, и так несколько раз до полной остановки маятника, полной стабилизации изображения в поле зрения трубы нивелира. Схема компенсатора с
магнитным демпфером представлена на рис. 2.
6

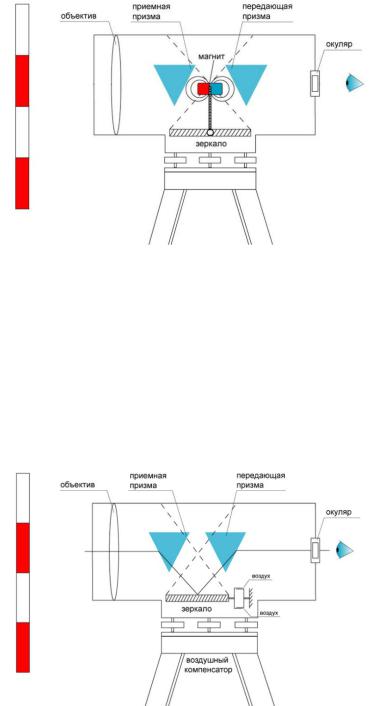

Рис. 2. Схема компенсатора с магнитным демпфером
В компенсаторах с воздушным демпфером гашение колебаний происходит за счет сопротивления воздуха, выходящего в узкую щель между двумя металлическими тарелками, входящими друг в
друга. Схема компенсатора с воздушным маятником представлена на |
|||||
рис. 3. |
|
|
|
|
И |
|
|
|
|
Д |
|
|
|
|
А |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
|
С |
|
|
|
|
Рис. 3. Схема компенсатора с воздушным демпфером
Обе конструкции хорошо зарекомендовали себя, и в их надежности сомневаться не приходится. Правильнее всего доверить выбор нивелира непосредственно исполнителю, который точно знает вид выполняемых работ, место проведения работ и другие факторы. Например, при проведении нивелирных работ вблизи мощных источников электромагнитного поля, таких как трансформаторные подстан-
7
ции и высоковольтные ЛЭП, предпочтение стоит отдать нивелиру, компенсатор которого имеет воздушный демпфер, не подверженный влиянию внешнего электромагнитного поля. Но компенсатор с воздушным демпфером дольше приходит в рабочее положение. Также при работе в сложных климатических условиях и при несоблюдении условий использования (не открывать прибор после работы на улице в течение полутора часа) в компенсаторе скапливается конденсат.
1.2. Поверки и юстировки
1.2.1. Поверка и юстировка круглого уровня
1. |
Вращением подъемных винтов выведите пузырек в центр |
|
круглого уровня. |
И |
|
2. |
Поверните нивелир на 180°. Пузырек не должен уйти из цен- |
|
тра. Если он сместился, то выполните юстировку следующим образом:
тов;
б) устраните оставшийся сдвигАвращениемДюстировочных винтов уровня с помощью шестигранного ключа;
а) компенсируйте половину сдвига вращением подъемных вин-
в) поверните нивелирбна 180°. Если пузырек остался в центре, то юстировка закончена. Если он сместился, то повторите шаги a – б.
1.2.2. Поверка главного условия оптического нивелира SDL50
1.УстановитьСштатив непосредственно над точкой таким образом, чтобы его головка находилась над точкой. Плоскость площадки штатива установить как можно горизонтальнее.
2.Установить инструмент на головку штатива. Прикрутить становым винтом трегер нивелира к головке штатива.
3.Привести пузырёк круглого уровня в нуль-пункт, поочередно изменяя высоту ножек штатива.
Выполнить поверки и юстировки:
1.В режиме меню выберите «Config», затем на странице 1 меню
«Config» выберите «Adjust».
2.Установите рейки a и b примерно в 30 м друг от друга и поместите инструмент между ними (позиция С), как показано на рис. 4.и
8
Рис. 4. Позиция С
3.Нажмите «Enter».
4.Выполните измерения на рейку а.
5.Выберите «Yes» для подтверждения результата.
6.Выполните измерения на рейку b.
7.Выберите «Yes» для подтвержденияИрезультата.
8.Выберите «Yes» для подтверждения поворота трегера на 180°, ослабив становой винт, поверните трегер на 180°.
9.Повторите шаги с 4 по 6, взявДотсчеты на обе рейки.
10.Выключите прибор, при этом появится сообщение: «Keep data?» (сохранить данные?). НужноАвыбрать «Yes». Это позволит сохранить результаты предыдущих измерений.
11.Поместите приборбпримерно в 3 м за рейкой a в створе линий между рейками а и b (новая позиция D), как показано на рис. 5. Приведите прибор вира очее положение.С
Рис. 5. Позиция D
12.Затем в режиме меню выберите «Config», затем на странице
1 меню «Config» выберите «Adjust».
13.Нажмите «Еnter».
14.Повторите шаги с 4 по 11, взяв отсчеты на обе рейки. Если вы повернули трегер на шаге 8, будет показана диаграмма положений трегера. Поверните его снова, при этом ослабив становой винт, на
180°.
9
15.Если получившаяся разница «diff» не превышает 3 мм, то требуется юстировка.
16.Если юстировка не требуется, то выйдите из меню «Adjust».
17.Если требуется юстировка, то выберите «Yes», как показано на рис. 3. По результатам измерений нивелир вычислит и запомнит требуемую поправку за наклон визирной оси, а затем вернется в режим меню.
18.Повторите шаги с 1 по 13. Удостоверьтесь, что разница между измерениями не превышает 3 мм.
Также можно выполнить механическую юстировку:
1.Наведитесь на кодовую сторону рейки b с позиции D и выполните измерение.
2.Наведитесь на оцифрованную сторону рейки b с позиции D и возьмите визуальный отсчет. И
3.Если разница между измерениями в шагах 1 и 2 меньше 2 мм, то юстировка не требуется. Если разницаДмежду измерениями составляет 2 мм и более, то выполните юстировку:
а) снимите крышку юстировочного винта и вставьте шестигранный ключ в винт, как показано Ана рис. 6;б
Си Рис. 6. хема расположения юстировочного винта
б) если отсчет на шаге 2 больше, чем отсчет на шаге 1, опустите сетку, слегка ослабив юстировочный винт, если отсчет на шаге 2 меньше, чем отсчет на шаге 1, поднимите сетку нитей, слегка затянув юстировочный винт; продолжайте юстировку, пока разница между отсчетами не будет менее 2 мм;
в) закройте крышку юстировочного винта.
Выполнить поверки наклона визирной оси при двух разных базисах: 30 и 70 м.
Результаты выполненной поверки при базисе 30 м представлены в табл. 2.
