Nivo 5.C оснащен двумя литий-ионными батареями, вычислительным процессором, блоком памяти. Предусмотрена передача данных блока памяти через USB порт. Прибор оснащен двумя дисплеями (спереди и сзади прибора), передний дисплей графический с подсветкой, задний – цветной, сенсорный, имеет полнофункциональную буквенноцифровую удобную клавиатуру, возможность сенсорного ввода и внутренней памятью в 128 Мб.
Тахеометр Nikon Nivo 5.C работает в широком температурном диапазоне, что позволяет использовать его в различных погодных условиях. Защита от воды и пыли соответствует стандарту. Аббревиатура IP обозначает ingress Protection – защита от проникновения посторонних сред:
− Первая цифра класса, IP66, обозначает защиту от проникно- |
|
|
И |
вения пыли (6 означает: пыленепроницаемый, полностью исключено |
|
попадание пыли). |
Д |
− Вторая цифра класса, IP66, обозначает защиту от проникно-
вения воды (6 означает: защищен от сильных водяных струй). Тахеометр оснащен автоматическим двухосевым компенсато-
ром. Технические характеристики Nikon Nivo 5.C приведены в табл. 6.
|
|
|
|
Таблица 6 |
Технические характеристики Nikon Nivo 5.C |
||||
|
А |
|
|
|
Дальность измерения расстоян й по одной призме, м |
1,5-5000 |
|||
|
|
|
||
Дальность в беспризменном реж ме, м |
200-300 |
|
||
б |
|
|
|
|
Минимальное расстоян е, м |
|
1,5 |
|
|
|
|
|
|
|
и |
|
|
-6 |
|
|
3+2·10 ·D |
|||
Погрешность измерения по призме, мм, где D в мм |
||||
Погрешность измерения без призмы, мм, где D в мм |
3+2·10-6·D |
|||
Погрешность угловых измерений, уг.с. |
5 |
|
|
|
С |
|
|
|
|
Увеличение зрительной трубы, крат |
|
30 |
|
|
Диапазон рабочих температур, °С |
|
От -20 до +50 |
||
Лазерная безопасность |
|
Класс 1 |
|
|
Безопасность при использовании лазерного указателя |
Класс 2 |
|
||
16
|
|
2.2. Подготовка тахеометра к работе |
|
|
2.2.1. Порядок установки штатива |
1. |
Раздвинуть ножки штатива так, чтобы он принял наиболее ус- |
|
тойчивое положение. |
||
2. |
Установить штатив непосредственно над точкой таким обра- |
|
зом, чтобы его головка находилась над точкой. |
||
3. |
Вдавить ножки штатива в землю. |
|
4. |
Плоскость головки штатива установить как можно горизон- |
|
тальнее. |
|
|
5. |
Затянуть барашковые винты на ножках штатива. |
|
6. |
Установить инструмент на головку штатива. |
|
7. Прикрутить становым винтом трегер тахеометра к головке |
||
штатива. |
И |
|
|
|
2.2.2. Центрирование прибора |
1. |
|
Д |
Глядя в окуляр оптического центрира, совместить концентри- |
||
ческие окружности сетки нитейАс центром пункта геодезической сети, вращая подъёмные винты подставки.
2. Привести пузырёкбкруглого уровня в нуль-пункт, поочередно изменяя высоту ножек штатива.
3. Выполнить ицентрирование тахеометра по цилиндрическому уровню, вращая подъёмные в нты подставки.
4. При смещенСцентра концентрических окружностей относительно центра пункта более чем на 2 мм необходимо ослабить становой винт и параллельным перемещением подставки прибора по головке штатива добиться полного совмещения центра окружностей с центром пункта. Затянуть становой винт.
5. Если при перемещении подставки не удается добиться совмещения центров (становой винт упирается в край головки штатива), то закрепить инструмент посередине головки штатива, точнее, установить штатив над точкой и провести все действия, начиная с первого пункта.
1.Включаем тахеометр.
2.Запускаем программу «Survey Pro».
17
3. Отображается окно с изображением двух электронных уровней горизонтального круга – цилиндрического и круглого.
4. Изображение цилиндрического уровня на экране приводится в двух перпендикулярных плоскостях.
5. Устанавливаем верхнее изображение цилиндрического уровня по направлению двух подъёмных винтов трегера и приводим пузырёк этого изображения в нуль-пункт.
6. После этого поворачивать прибор на 90° не обязательно.
7. Третьим подъемным винтом приводим в нуль-пункт изображение пузырька второго цилиндрического уровня.
8. В двух взаимно перпендикулярных полях в окне уровня отображаются числовые значения отклонения изображений пузырьков
цилиндрических уровней от нуль-пункта в угловой мере.
зырьков электронных цилиндрических и круглогоИуровней происходит с запаздыванием относительно вращения подъемных винтов тре-
По техническим характеристикам тахеометр Nikon Nivo 5.C соответствует теодолитам типа Т5, при горизонтировании отклонение
их уровней от нуль-пунктов не должно превышать 30”.
В тахеометре Nikon Nivo 5.C перемещение изображения пу-
гера, поэтому после прекращения вращения винтов надо убедиться в |
||
|
|
Д |
правильности положения пузырька относительно нуль-пункта. |
||
2.3. ПодготовкаАисходных данных |
||
|
б |
|
Исходными данными являются прямоугольные координаты точ- |
||
и |
|
|
С |
|
|
ки установки прибора, его высота над уровнем моря, а также дирекционный угол (табл. 7).
|
Исходные данные пункта «169» |
Таблица 7 |
||
|
|
|||
|
|
|
|
|
Станция |
X, м |
Y,м |
H,м |
Α169-15 |
169 |
19831,849 |
4916,184 |
86,840 |
342° 55´ 24´´ |
На пункты «169» и «15» была составлена карточка закладки. Карточки закладки на пункты представлены в прил. А и Б.
18
Всоответствии с инструкцией по топографической съёмке в масштабах от 1:500 до 1:5000 для масштаба 1:500 на планах изображаются:
1. Пункты государственной сети, закрепленные постоянными
знаками, включая нивелирные и межевые знаки и знаки геодезической разбивочной основы, пересечения координатных линий и др., точки, закрепленные на местности, в том числе: пункты геодезиче-
ских сетей сгущения в стенах зданий; точки плановых съемочных геодезических сетей в стенах зданий и на углах капитальных зданий
(закоординированные узлы); столбы закрепления проекта планиров-
2.Строения, здания и сооружения (включаяИстроящиеся) и их части (выступы и уступы более 0,5 мм на плане) с характеристикой назначения, огнестойкости, этажностиДи с указанием материала стен и конструкций, в том числе: здания с колоннами вместо части или всего первого этажа; тротуары, отмосткиАзданий и внутриквартальные проезды шириной менее 1 мм на плане.
3.Автомобильные ибгрунтовые дороги с их характеристикой ики; реперы и марки стенные.и
ревьев, среднейСвысоты толщины деревьев и среднего расстояния между ними, отдельно стоящие деревья ориентирного и культурноисторического значения, деревья толщиной менее 5 см, расположен-
ные группами, отображаемые на планах контуром, а при линейном расположении с отображением крайних деревьев с пояснительной
надписью «молодая посадка»; деревья толщиной более 5 см, расположенные на проездах и площадках, аллеях и скверах (при подеревной съемке); травяная растительность, пашни орошаемые и неорошаемые, болота с характеристикой проходимости и растительного покрова, солончаки; деревья, расположенные внутри кварталов и дво-
ров, на приусадебных участках, в парках и лесных массивах.
5. Подземные сооружения и устройства на территориях городов, промышленных и агропромышленных предприятий (включая водопроводы, сети коммуникаций, колодцы).
19
6. Высоты, характеризующие подземные коммуникации верха чугунного кольца люка колодца (обечайка), земли (или мощения) у колодца, в самотечных сетях – дно лотка, в колодцах-отстойниках –
дно колодца, низ входящей и выходящей труб.
7.Опоры линий электропередачи, линий связи (незастроенные
территории), опоры линий высокого напряжения и поворотные столбы линий низкого напряжения (застроенные территории).
8.Опоры низковольтных линий электропередачи и линий связи (застроенные территории).
9.Число проводов в линиях электропередачи и связи, марка проводов, ведомственная принадлежность, габариты и номера опор, расположение прокладок на опорах, высоты опор и эстакад, виды
прокладок на них, высоты проводов и кабелей между опорами.
Нами была выполнена тахеометрическаяИсъемка местности, для этого мы:
1.Создали проект и ввели координатыДстанции (см. табл. 7).
2.Сориентировались на пункт «15».
3.Выполнили тахеометрическуюАсъемку заданного участка
(рис. 9). б
Си

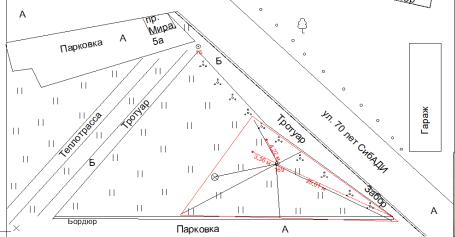

Рис. 9. Схема участка работ
Для проектирования продолжения площадки парковки необходимо выполнить следующее:
1. Создать поверхность (пункт меню «Поверхность – Создать поверхность»).
20
