−грунтовые воды располагаются на глубине 3м;
−к строительной площадке подведены постоянные коммуникации: водопровод, электроэнергия, телефонная связь, дороги;
−обеспечение строительства необходимыми материалами осуществляется с предприятий стройиндустрии;
−доставка материалов производится автомобильным транспортом на расстояние до 50 км;
− по пер метру в середине здания колонны устанавливаются
сшагом 6 м;
−од н торец промышленного здания без проемов, а второй с
проемами. Проемы – нвентарные ворота длиной 6 м, высотой 3 м (площадь одн х ворот 18 м2);
−фундаментные алки устанавливаются по периметру здания с шагом 6 м под цокольную панель;
− при возведен одноэтажных промышленных зданий длиной более 72 м устра вают деформационные швы (ДШ). В местах ДШ устраивают двойной ряд колонн, стропильных конструкций, фундаментов;
−по всей длине оковых фасадов устраивается одна полоса ленточного остекления высотой 1,2 м;
−стены из железо етонных панелей высотой 1,2 м;
−фундаменты с орные железобетонные стаканного типа;
−полы в промышленном здании бетонные армированные, толщиной 0,2 м служат фундаментом под промышленное оборудование;
−для всех вариантов грунт − суглинок;
−глубина траншей 2 м;
−кровля плоская из рулонных материалов, укладываемая на це-
ментно-песчаную стяжку толщиной 20 мм по слою керамзита толщи-
ной 25 мм.СибАДИ
1.3. Содержание проекта
Курсовой проект выполняется на основании задания (см. прил. 1) и представляет собой организационно-технологическую документацию на возведение одноэтажного промышленного здания.
Расчетно-пояснительная часть проекта (объемом 30-35 страниц) должна содержать следующие разделы:
−введение;
−подбор конструкций;
6
− подсчет объемов работ; − составление ведомости трудовых затрат на возведение здания;
− выбор основных машин и механизмов; − календарный план строительства объекта, ТЭП; − ресурсные графики;
− расчеты по проектированию объектного строительного генСибАДИплана ( ГП) (расчеты: численности персонала, потребности в администрат вных сан тарно-бытовых помещениях, потребности в приобъектных складах, временного энергоснабжения, временного водо-
снабжен я канал зац и, ТЭП); − меропр ят я по охране труда, экологической и пожарной
безопасности на стройплощадке; − б бл ограф ческий список.
Граф ческая часть проекта разрабатывается в объеме двух листов формата А2.
а) первый л ст формата 2 – календарный план строительства объекта, ресурсные графики, ТЭП вычерчивается на миллиметровой бумаге;
б) второй лист формата 2 – чертеж объектного СГП на период возведения надземной части здания в масштабе 1:500, где приводятся условные обозначения, экспликация временных зданий и сооружений, ТЭП. На листе могут ыть представлены разрезы и технические характеристики монтажных кранов, указания по совместной работе кранов, схемы строповки, складирования грузов, весовые характеристики грузов.
1.4. Методика проектирования
Раздел содержит краткий теоретический материал с формулами, ссылками расчетами в табличной форме.
Необходимо последовательное выполнение разделов, так как разделы взаимосвязаны между собой. При выполнении курсового проекта устройство наружных коммуникаций строящегося здания не учитывается.
Во введении приводятся: характеристика объекта строительства; исходные данные для проектирования; особенности проектирования; технология работ при возведении здания.
Подбор конструкций. Каркас одноэтажного промышленного здания состоит из типовых сборных железобетонных конструкций новых серий 1.432-1, выпуски 0, 1, 2, 3; 1.438.1-3, выпуски 0, 1, разработан-
ных Федеральным государственным унитарным предприятием – Цен-
7
тром проектной продукции в строительстве (ФГУП ЦПП). Материалы каталога приведены в [6]. Подобранные конструкции заносятся в спецификацию сборных железобетонных элементов (таблица 1).
Таблица 1
Спецификация сборных железобетонных элементов
СибАДИ |
|||||||||||
|
№ |
Наименование |
Марка |
Ед. |
|
Кол-во |
Вес, |
Объём, |
Размер, |
|
|
|
п/п |
|
элемента |
изм |
|
|
|
т |
м3 |
мм |
|
|
1 |
2 |
3 |
4 |
|
5 |
|
6 |
7 |
8 |
|
|
1 |
Колонна каркаса |
|
шт. |
|
|
|
|
|
|
|
|
2 |
Фахверковая |
|
−"− |
|
|
|
|
|
|
|
|
колонна |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
Фундаментная |
|
−"− |
|
|
|
|
|
|
|
|
балка |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
Ферма 18 (24) м |
|
−"− |
|
|
|
|
|
|
|
|
5 |
Пл ты покрыт я |
|
−"− |
|
|
|
|
|
|
|
|
6 |
Фундамент |
|
−"− |
|
|
|
|
|
|
|
|
стаканного т па |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
Стеновые панели |
|
−"− |
|
|
|
|
|
|
|
|
|
1.4.1. Пояснения к заполнению спецификации |
|
|
|||||||
|
|
1. Количество элементов в п.п.1−7 гр.5 определяется по рисунку |
|||||||||
|
1 (по вариантам). |
|
|
|
|
|
|
|
|
|
|
|
|
2. Определение количества плит покрытия: площадь здания де- |
|||||||||
|
лится на площадь одной плиты. |
|
|
|
|
|
|
|
|
||
|
|
3. Определение количества стеновых панелей: |
|
|
|
||||||
|
|
− определяется площадь стен без проемов (ворот остекления), |
|||||||||
|
для чего периметр Р умножается на высоту здания снаружи Нзд.нар. : |
||||||||||
|
|
|
S1 P H зд.нар. , |
|
|
(1) |
|||||
|
|
− площадь, занимаемая панелями, определяется по формуле: |
|||||||||
|
|
Sстен зап. = S1 − Sворот |
− Sостекл , |
|
|
(2) |
|||||
где Sворот площадь, занимаемая воротами; Sостекл − площадь остекления, определяется умножением высоты остекления (1,2 м) на длину боковых фасадов (см. схему здания на рис. 1).
8
Количество стеновых панелей Nстен. пан определяется делением |
|
Sстен зап |
на площадь одной рядовой стеновой панели, равной 7,2 м2. |
4. |
Количество фундаментных балок определяем путем деления |
периметра здания в метрах на длину в метрах одной балки. |
|
5. |
Количество фундаментов равно числу колонн в каркасе. |
6. |
Гр.7 в спецификации находится делением веса (гр. 6) в тон- |
СибАДИ |
|
нах на объемный вес железобетона, равный 2,4 т/м3. |
|
7. |
Колонны фермы подбираем по каталогам [6], размеры ука- |
зываем в гр.8, марки колонн − в гр.3.
1.4.2. План-схема здания
План-схему строящегося промышленного здания (рисунок 1) привод м в поясн тельной записке до подбора конструкций. Например, на р унке.1 здан е представляет собой блок из двух пролетов, шириной 24 м. Дл на здания 72 м.
Вычерт в план-схему здания, рассчитываем его площадь, строительный объем, наход м сметную стоимость строительно-монтажных работ.

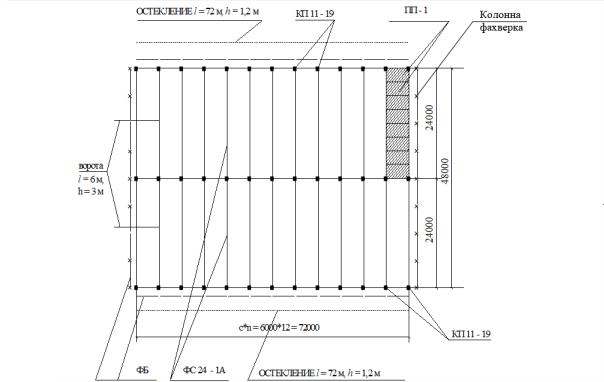

Рисунок 1. План-схема промышленного здания
9
1.4.3. Определение габаритов здания, строительного объема и сметной стоимости строительно-монтажных работ
После подбора конструкций, когда размеры стеновых панелей известны, можно выполнить раскладку стеновых панелей по фасадам
определив, таким образом, отметку парапетной панели или высоту |
|||
СибАДИ |
|||
здания снаружи. Высота здания снаружи |
Нзд нар приводится также и |
||
в проектной документации на объект (рабочих чертежах). |
|
||
Упрощенно Нзд нар можно определить, используя рисунок 2 и |
|||
приведенную н же формулу (3) |
|
|
|
Нзд нар = Нк – Нз – Н |
+ Нф1 |
, |
(3) |
где Нф1 = 1545 мм, высота до первого узла стропильной фермы (см. рис. 2); Нк – высота колонны, мм; Нб – высота фундаментной балки (в примере – 400 мм); Нз − глу ина заделки колонны в стакане фундамента (в нашем случае в примере − 900 мм).
Пр мер: Нзд нар= 9300 – 900 – 300 + 1545 = 9,67 м = 9,7 м.

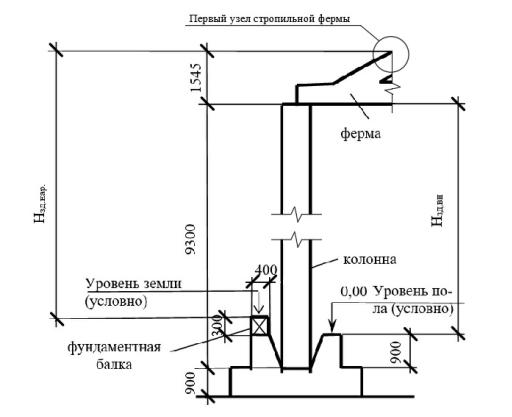

Рисунок 2. Схема для определения высоты здания снаружи и внутри
